1.10.1.3.2.10.  Vue 3D: plan tangentiel sur une surface circulaire

Placez des plans tangents sur des surfaces rondes (cercle / arc de cercle extrudé ou en rotation) directement dans la vue 3D [3D view] (fonctionnalité à des fins de démonstration uniquement, non validée).

exemple :

  1. Sélectionner une surface ronde.

  2. Ouvrir le menu contextuel et cliquer sur Plan tangent [Tangential plane].

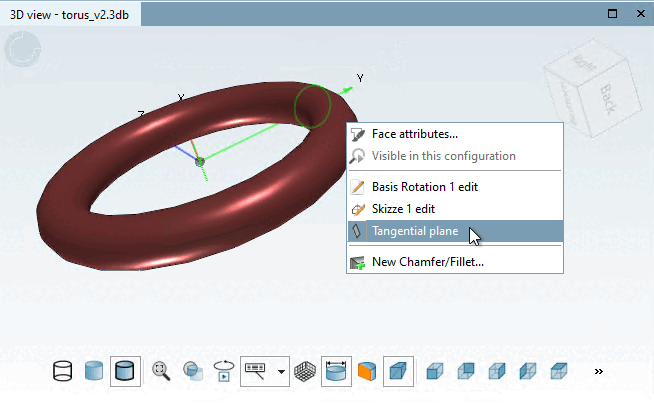

    Commande de menu contextuel "Plan tangentiel [Tangential plane]

    Commande de menu contextuel "Plan tangentiel [Tangential plane]

    Selon qu'il y a une surface avec une courbure autour d'un axe (par ex. cylindre) ou autour de deux axes (par ex. sphère ou tore), un ou deux champs de saisie d'angle apparaissent dans la fenêtre du dock Editer élément [Edit element] pour définir la position exacte du plan.

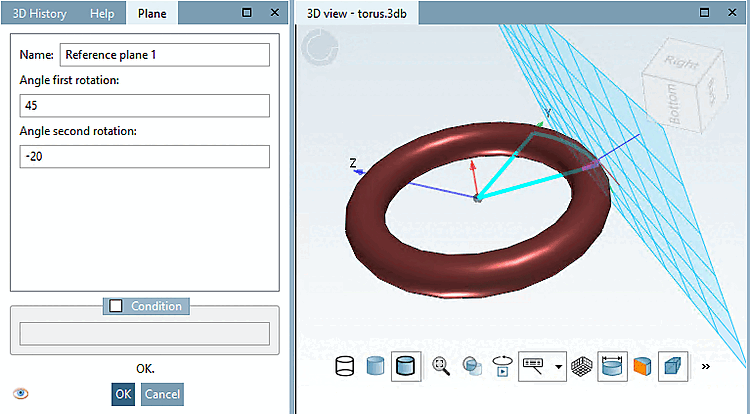

    Tore avec plan tangent

    Tore avec plan tangent

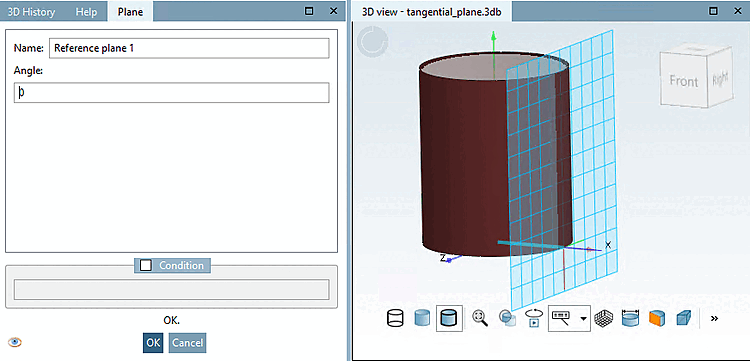

    Cylindre avec plan tangentiel

    Cylindre avec plan tangentiel

  3. Confirmez la boîte de dialogue en cliquant sur OK.

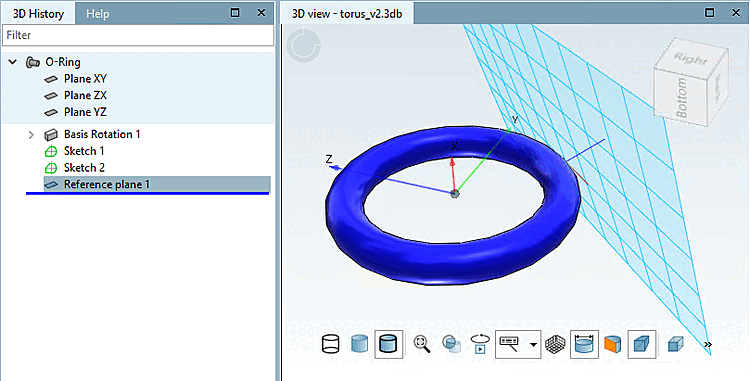

    -> Le plan tangentiel est créé comme plan de référence et traité comme plan absolu [Fixed plane] lors de l'exportation.
