1.10.1.3.2.10. 3D Ansicht: Tangentiale Ebene auf runder Fläche

Setzen Sie direkt in der 3D Ansicht [3D view] tangentiale Ebenen auf runde Flächen (extrudierter oder rotierter Kreis / Kreisbogen). (Feature nur zu Demozwecken, nicht freigegeben.)

Beispiel:

  1. Selektieren Sie eine runde Fläche.

  2. Öffnen Sie das Kontextmenü und klicken Sie auf Tangentialebene [Tangential plane].

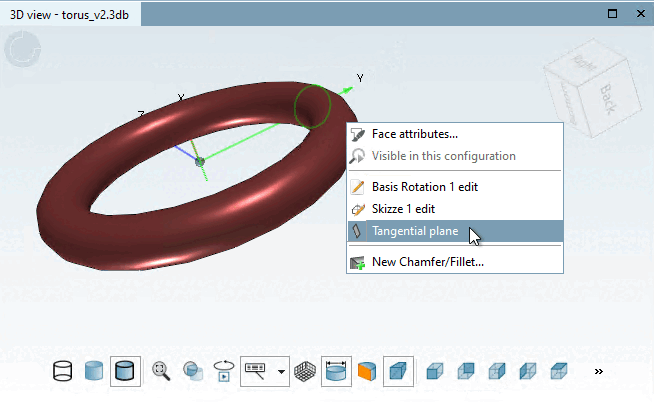

    Kontextmenübefehl "Tangentialebene [Tangential plane]"

    Kontextmenübefehl "Tangentialebene [Tangential plane]"

    Abhängig davon ob eine Fläche mit Krümmung um eine Achse (z.B. Zylinder) vorliegt oder um zwei Achsen (z.B. Kugel oder Torus), erscheinen im Dockfenster Element editieren [Edit element] ein oder zwei Winkeleingabefelder, um die genaue Position der Ebene zu definieren.

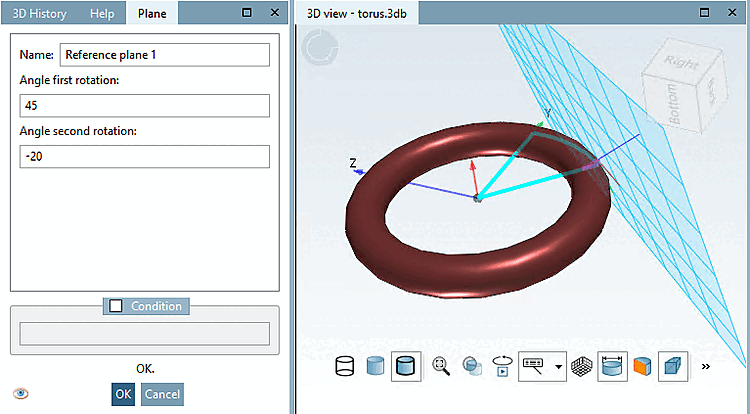

    Torus mit tangentialer Ebene

    Torus mit tangentialer Ebene

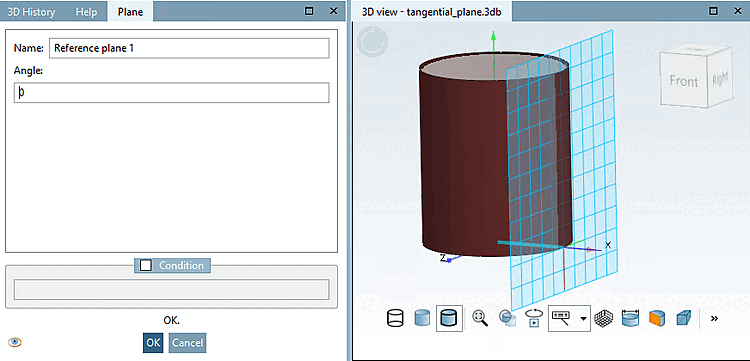

    Zylinder mit tangentialer Ebene

    Zylinder mit tangentialer Ebene

  3. Bestätigen Sie den Dialog mit OK.

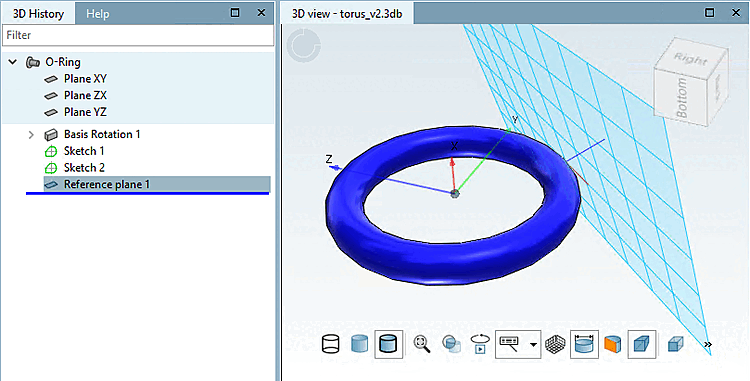

    -> Die tangentiale Ebene wird als Reference plane angelegt und beim Export als Absolute Ebene [Fixed plane] behandelt.
