1.10.1.3.2.11. Sketch Historie: Radien anfügen

Mit der Funktion Verrundung an 2 Elemente [Radius with 2 elements] können Sie zwischen zwei Elementen eine Verrundung erstellen. Wenn Sie aber mehrere Ecken eines Polygons auf einmal verrunden möchten, sind Sie mit der neuen Funktion Radien anfügen [Add radii] schneller.

Voraussetzung: Rechteck, Sechseck und N-Eck (nicht bei Vielecken aus manuell zusammengesetzten Linien)

Beispiel:

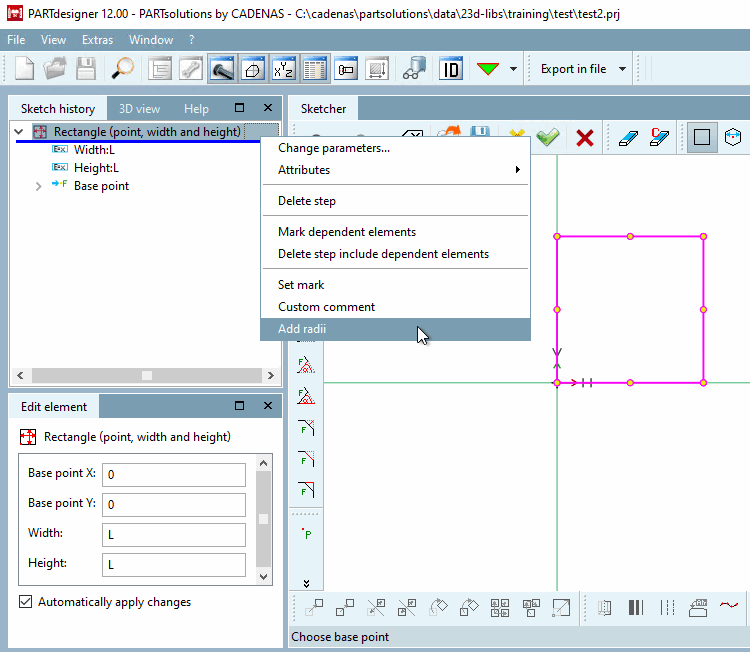

  1. Selektieren Sie das zu verrundende Objekt in der Sketch Historie [Sketch history].

    -> Das Dialogfenster Polygonradien [Polygon radii] wird geöffnet.

  2. Geben Sie den gewünschten Radius ein und bestätigen Sie mit Ok. Sie können einen frei definierten Wert eingeben oder eine Tabellenvariable.

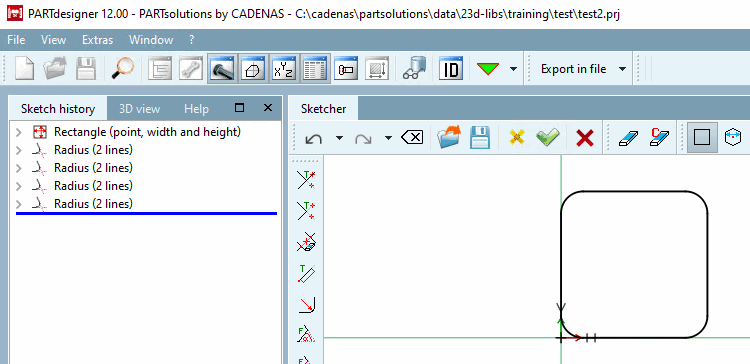

    -> Die Verrundungen werden im Sketcher eingefügt.

    -> Außerdem werden die einzelnen Verrundungselemente in der Sketch Historie [Sketch history] angelegt. Sie entsprechen den mit der Funktion Verrundung an 2 Elemente [Radius with 2 elements] erstellten.

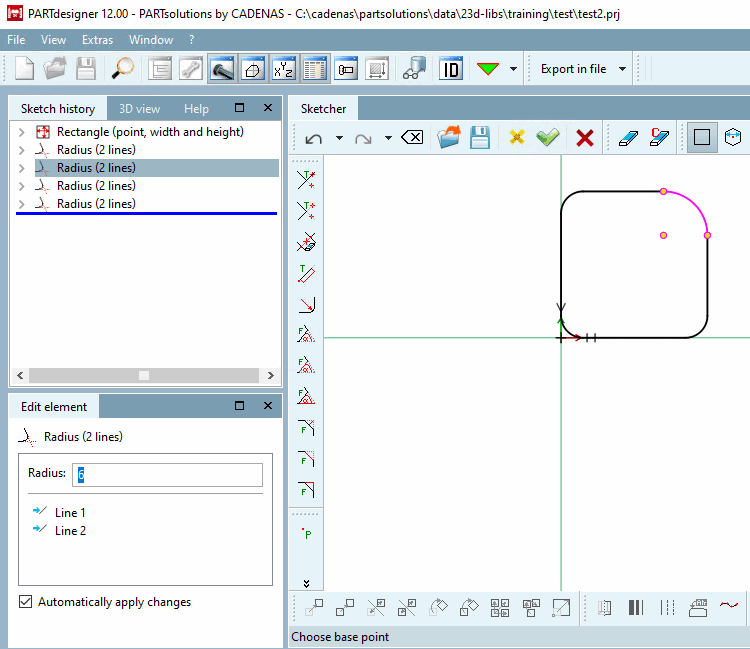

  3. Sie können nun in der Folge auch Veränderungen an einzelnen Verrundungen (oder auch mehreren) vornehmen. Selektieren Sie die gewünschten in der Sketch Historie [Sketch history] oder im Sketcher.
