1.10.1.3.2.12. Sketcher: Dockingfenster "Element editieren"

Dockingfenster "Element editieren [Edit element]"

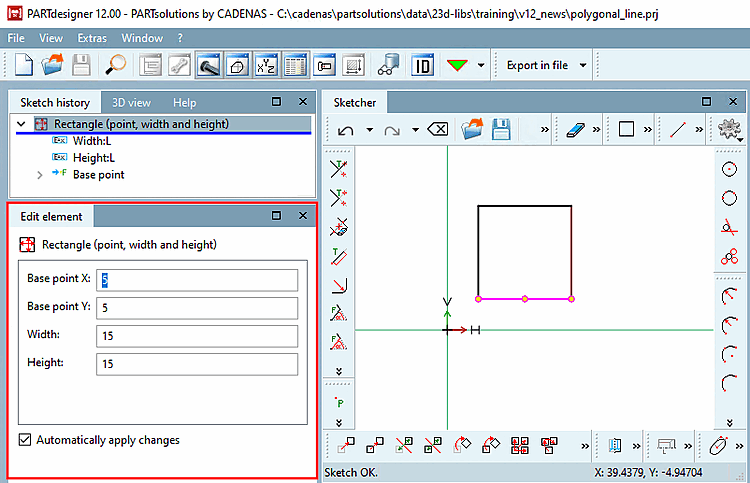

Dockingfenster "Element editieren [Edit element]"

Funktion
  • Sobald im Sketcher ein Konstruktionsschritt ausgeführt wurde (beispielsweise das Zufügen einer Linie), werden im Dockingfenster Element editieren [Edit element] die entsprechenden Eingabefelder angezeigt.

    Dieses Feature löst in V12 den Dialog Parameter ändern [Change parameter] ab, der ebenfalls nach jedem Konstruktionsschritt angezeigt wurde. Vorteil ist jetzt, dass nicht mehr jedesmal mit OK bestätigt werden muss. So können Sie beispielsweise einen Polygonzug noch schneller erstellen.

  • Sie können auch jederzeit manuell ein Element in der Sketch Historie [Sketch history] oder im Sketcher selektieren, um den Dialog aufzurufen und bei Bedarf Parameter zu ändern.

  • Mit Klick auf den Button Änderungen verwerfen [Discard changes] werden Änderungen nicht berücksichtigt.

  • Wenn das Auswahlkästchen Änderungen automatisch anwenden [Automatically apply changes] aktiviert ist, wird jede gültige Änderung automatisch gespeichert (kann aber trotzdem rückgängig gemacht werden [Schritt löschen [Delete step] oder Rückgängig [Undo] ]).

    Wenn das Auswahlkästchen nicht aktiviert ist, wird ein OK Button angezeigt und Änderungen werden erst nach einem Drücken des Buttons übernommen.

Defaultposition

Defaultposition des Dockingfensters Element editieren [Edit element] ist rechts oben im selben Bereich wie der Variablen Manager [Variable Manager]. Eine weitere praktische Position ist unterhalb der Sketch Historie [Sketch history] (was aber evtl. Scrollen erforderlich macht). Bestimmen Sie selbst die Position, die Sie am angenehmsten empfinden.

Einstellungen

Möchten Sie das alte V11-Verhalten wieder herstellen, können Sie dies unter Einstellungen [Settings] -> Sketcher (hist.) [Sketcher (feat.)] -> Verhalten [Performance] tun, indem Sie die Option Parameterdialog nach Objekterstellung aufrufen [Call dialog for parameters after generating] aktivieren.
