1.10.1.3.2.12.  Sketcher: Finestra di aggancio "Modifica elemento".

Finestra di aggancio "Modifica elemento [Edit element]

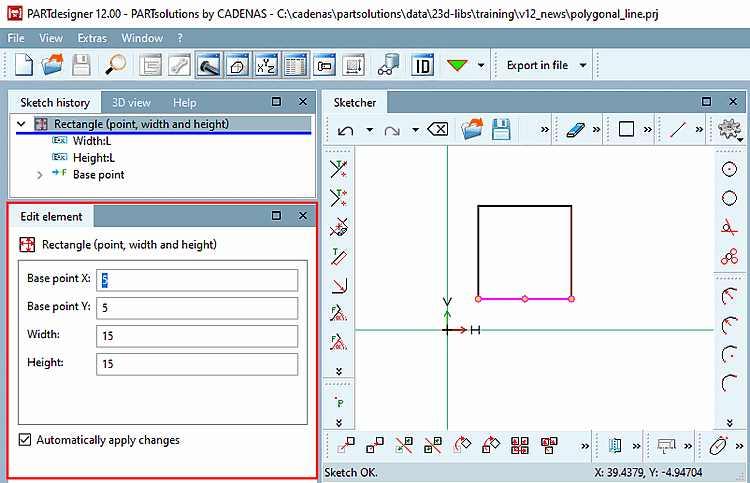

Figura 1.481. Finestra di aggancio "Modifica elemento [Edit element]

Funzione
  • Non appena viene eseguita una fase di costruzione nello Sketcher (ad esempio, l'aggiunta di una linea), i campi di input corrispondenti vengono visualizzati nella finestra di aggancio Modifica elemento [Edit element].

    Questa funzione sostituisce la finestra di dialogo Modifica parametri [Change parameter] della V12, che veniva visualizzata dopo ogni fase di progettazione. Il vantaggio è che non è più necessario confermare ogni volta con OK. In questo modo, ad esempio, è possibile creare un tracciato poligonale in modo ancora più rapido.

  • È inoltre possibile selezionare manualmente un elemento nella cronologia degli schizzi [Sketch history] o nello Sketcher in qualsiasi momento per richiamare il dialogo e modificare i parametri, se necessario.

  • Con Fare clic sul pulsante Cambia scartare [Discard changes] le modifiche non vengono prese in considerazione.

  • Se la casella di controllo Applica automaticamente le modifiche [Automatically apply changes] è selezionata qualsiasi modifica valida viene salvata automaticamente (ma può essere può ancora essere annullato [ Elimina passaggio [Delete step] o Annulla [Undo] ]).

    Se la casella di controllo non è attivata, viene visualizzato un pulsante OK e le modifiche vengono applicate solo dopo aver premuto il pulsante.

Posizione predefinita

La posizione predefinita della finestra di aggancio Modifica elemento [Edit element] è in alto a destra, nella stessa area del Gestore variabili [Variable Manager]. Un'altra posizione pratica è sotto la cronologia degli schizzi [Sketch history] (anche se potrebbe essere necessario scorrere). Determinare la posizione più comoda.

Impostazioni

Se si desidera ripristinare il vecchio comportamento della V11, è possibile farlo in Impostazioni [Settings] -> Sketcher (hist.) [Sketcher (feat.)] -> Comportamento [Performance], attivando l'opzione Richiama dialogo parametri dopo la creazione dell'oggetto [Call dialog for parameters after generating].

Figura 1.482.
