1.10.1.3.2.11.  Storia dello schizzo: aggiungere i raggi

Colla Funzione di raccordo su 2 elementi [Radius with 2 elements] puoi creare un raccordo tra due elementi creare. Tuttavia, se si arrotondano più angoli di un poligono contemporaneamente , sarai più veloce con la nuova funzione Aggiungi raggi [Add radii].

Prerequisito: Rettangolo, esagono e forma N (non per poligoni composti da linee assemblate manualmente)

Figura 1.476.

Esempio:

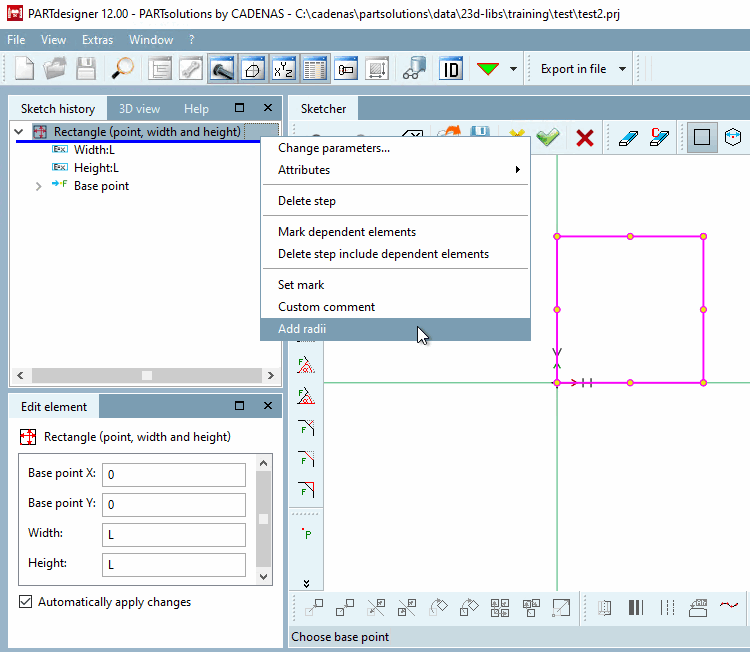

  1. Selezionare l'oggetto da arrotondare nella cronologia degli schizzi [Sketch history].

    Figura 1.477.

    -> Si apre la finestra di dialogo Raggi del poligono [Polygon radii].

  2. Inserire il raggio [Radius] desiderato e confermare con OK. È possibile inserire un valore liberamente definito o una variabile di tabella.

    Figura 1.478.

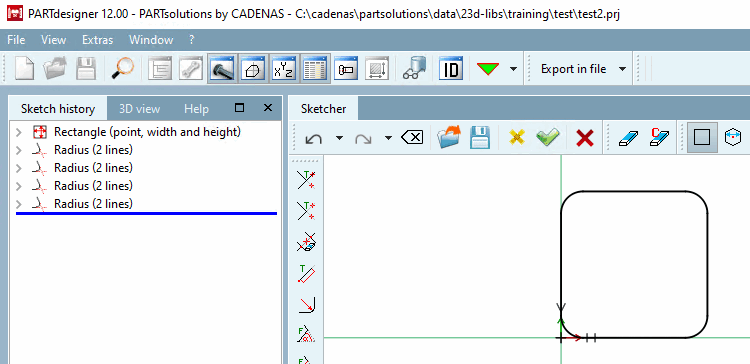

    -> I filetti vengono inseriti nello Sketcher. [Sketcher]

    -> Inoltre, l'individuo Raccordare gli elementi nella cronologia dello schizzo [Sketch history] applicato. Corrispondono a quelli creati con la funzione Raccordo su 2 Elementi [Radius with 2 elements] .

    Figura 1.479.

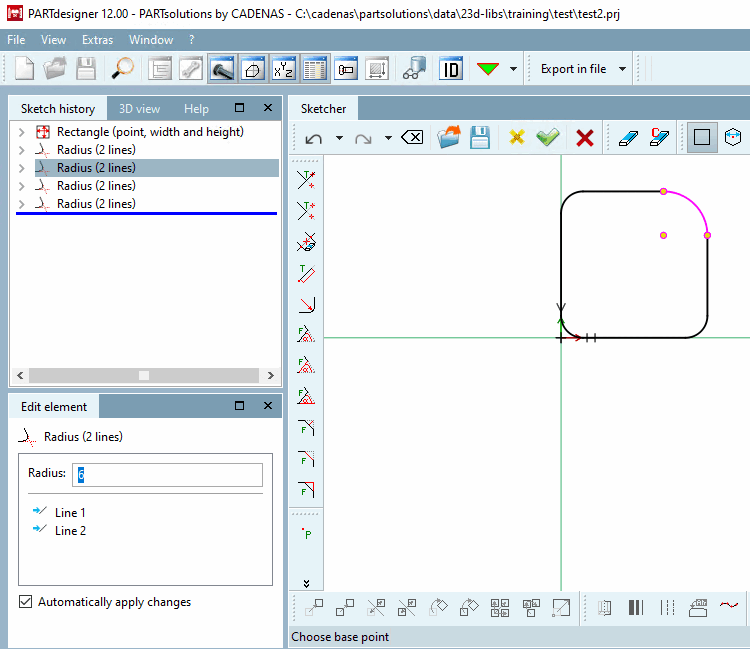

  3. È ora possibile apportare modifiche a singoli filetti (o a più filetti). Selezionare quelli desiderati nella cronologia degli schizzi [Sketch history] o nello Sketcher.

    Figura 1.480.
