5.8.2.1.16.14.  Ajouter des variables LOD

Dans les catalogues d'architecture / BIM, le thème LOD revêt une importance particulière. Parallèlement aux niveaux LOD High / Medium / Low connus dans le domaine "Mechanical", il existe ici un principe propre dans le schéma 100 / 200 / 300 / 400.

[Remarque]Remarque

Dans le domaine de l'architecture, les éléments de construction devraient être dotés du schéma LOG spécifique à cet effet. Consultez également les informations sous Section 3.5.2.3, « LOG (ancienne dénomination "LOD") ».

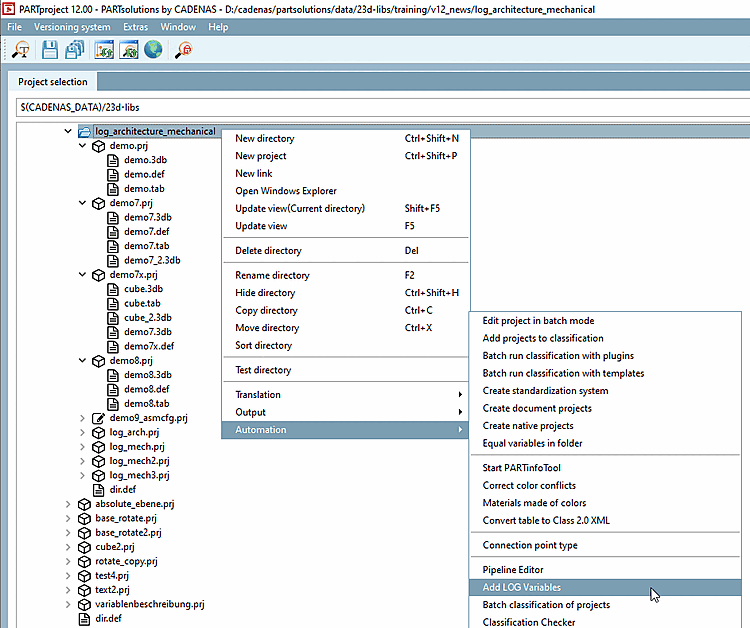

  1. Dans PARTproject, au niveau du catalogue, du répertoire ou du projet, appelez la commande Ajouter des variables LOD [Add LOD Variables].

    [Remarque]Remarque

    La commande n'intervient que si le projet est contenu dans l'index.

    -> La boîte de dialogue Ajouter des variables LOD [Add LOD Variables] s'ouvre.

  2. Cochez la case des variables souhaitées et confirmez en cliquant sur Ok.

    -> Cela permet de définir automatiquement les variables suivantes dans PARTdesigner:

    • LOGDEST (caractéristique fonctionnelle [Function attribute] )

    • LOG (caractéristique fonctionnelle [Function attribute] )

    • LOGX (caractéristique fonctionnelle [Function attribute] )

Vous trouverez des détails à ce sujet sous Section 5.9.4.3.5, « Exemple : particularités pour la création de projets, en particulier dans les catalogues d'architecture / BIM  ».
