3.5.2.3. LOG (ancienne dénomination "LOD")

La définition de LOG est la forme graphique / géométrique d'un produit. CADENAS a une définition des différents niveaux de LOG à l'échelle de l'entreprise. La liste ci-dessous présente les niveaux de LOG BIM individuellement :

Le marché cible (AEC/MEP fonctionnel) définit la manière dont les géométries doivent être générées. Pour les marchés cibles hybrides (AEC/BIM fonctionnel, resp. marketing), le mode de création des géométries doit respecter la définition LOG ci-dessous.

ID interne Affichage BIM Info Référence VDI
100100Bounding BoxNon disponible
200200Niveau de représentation grossier (géométrie simple basée sur des corps de règles)= VDI LOW
300300Profondeur de représentation moyenne (géométrie simple basée sur des corps de règles)= VDI HIGH
350 350 Non disponible / n'est plus utilisé Non disponible
400400Très détaillé (pour le marketing, l'échantillonnage numérique) (devrait également passer le Solid-Checker)Non disponible

Vous trouverez des exemples sur Section 3.5.2.6, « Exemples d'objets ».

  • Le niveau 100 ne nécessite pas de géométrie 3D. La géométrie vide est réservée aux modes "symbole seul" dans le système CAO.

  • Le niveau 200 doit représenter la forme brute / l'espace utilisé par l'objet. Le résultat peut être une "bounding box" pour les objets de forme rectangulaire, pour toutes les autres formes (cylindriques, irrégulières), une boîte est trop grossière pour le LOG 200. Les couleurs et la transparence sont possibles. Les assemblages sont possibles. Il est impératif de respecter le principe du corps de contrôle et de réussir le test méta en mode AEC. LOG 200 correspond au niveau "LOW" de la norme VDI 3805.

  • Le niveau 300 doit représenter une forme plus détaillée de l'objet, basée sur le LOG 200. Le résultat peut être un objet avec des formes plus détaillées, ainsi que des extrusions plus petites pour visualiser les fonctions du produit. Si le produit est composé de plusieurs pièces, il est recommandé de représenter la structure de l'assemblage. Le concept de corps de contrôle et la réussite du test méta sont nécessaires. LOG 300 correspond au niveau "HIGH" de la norme VDI 3805.

  • Le niveau appelé jusqu'à présent "LOG 350" n'était utilisé que dans quelques régions (FR/DE) et n'est plus utilisé dans le standard CADENAS.

  • Le niveau 400 doit représenter l'ensemble du produit sous toutes ses facettes. Il n'y a pas de restrictions fixes en ce qui concerne la précision géométrique et la taille des fonctions. Cependant, il est également recommandé de passer le test méta en mode AEC.

Les niveaux LOG sont inclus dans Modèle de projet 3D Architecture avec LOG (axe Z en haut) et Modèle de projet 3D Construction mécanique avec LOG (axe Y en haut).

Lors de la sélection du modèle, les variables de contrôle LOG sont créées par défaut dans PARTdesigner et rendues disponibles ultérieurement dans PARTdataManager.

  • LOGDEST (caractéristique fonctionnelle [Function attribute] )

  • LOG (caractéristique fonctionnelle [Function attribute] )

  • LOGX (caractéristique fonctionnelle [Function attribute] )

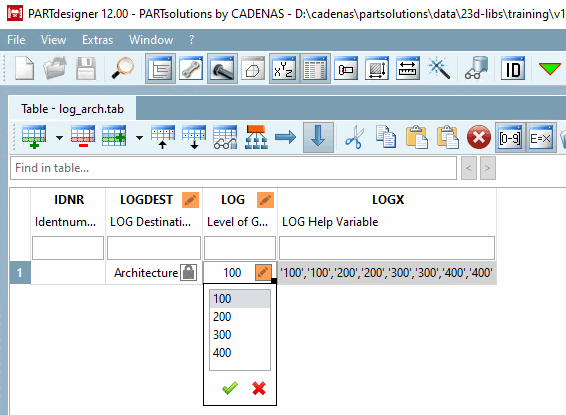

Gestionnaire de variables [Variable Manager] avec LOGDEST, LOG, LOGX

Gestionnaire de variables [Variable Manager] avec LOGDEST, LOG, LOGX

Pour plus de détails, voir Section 5.8.2.1.16.14, «  Ajouter des variables LOD  ».
