Les accessoires de tuyauterie comme les vannes doivent suivre la VDI 3805 feuille #2 Guideline. La feuille #2 Guideline ne peut pas être reproduite ici dans son intégralité pour des raisons de copyright, mais voici quelques faits importants :
La géométrie doit avoir son point 0/0/0 (coordonnées X/Y/Z) à la position où le centre du tube et la position de la vanne se croisent.
La géométrie doit suivre le concept basé sur des règles (dans tous les cas pour LOG 200/300)

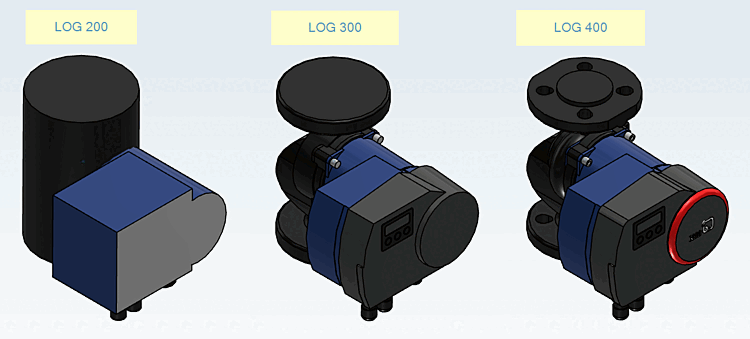

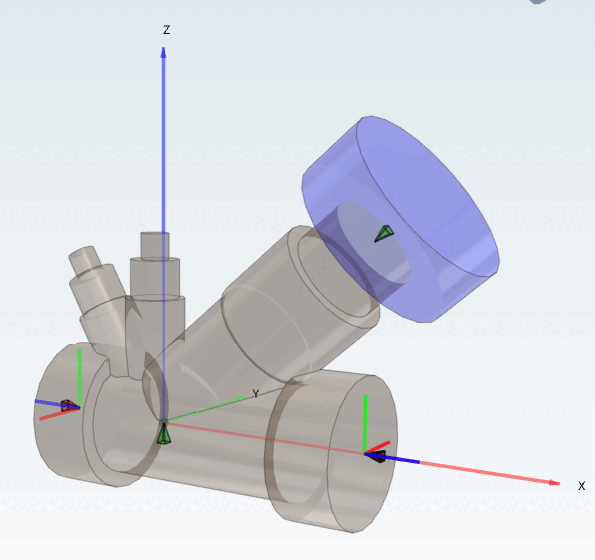

Un point d'attache de placement (Revit) doit être disponible et positionné à 0/0/0 avec l'axe Z orienté vers le bas (voir ci-dessus (Placement (Revit)).
Les points d'attache (pour le piping) doivent suivre les règles suivantes :

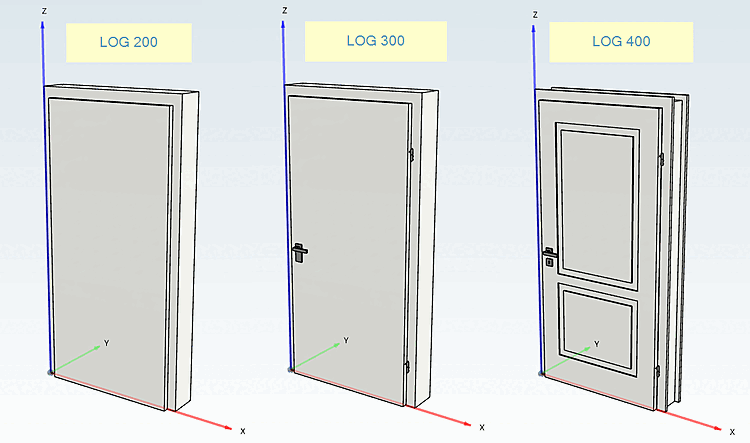

Les portes (et les fenêtres) sont des objets très spécifiques et complexes dans les bâtiments. En général, les portes et les fenêtres doivent être modélisées comme des géométries paramétriques (dans tous les CAO AEC). Comme CADENAS n'exporte pas d'objets CAO paramétriques, les paramètres suivants sont obligatoires pour les portes.

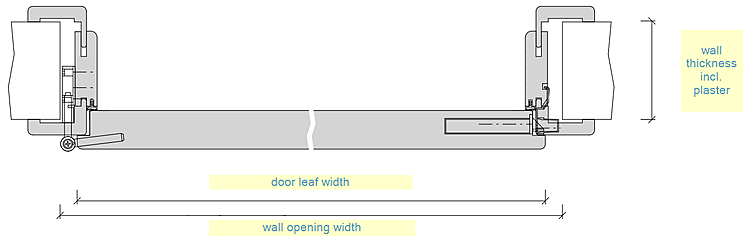

Épaisseur du mur - y compris le crépi (car le cadre de la porte ne peut pas réagir à l'épaisseur du mur)

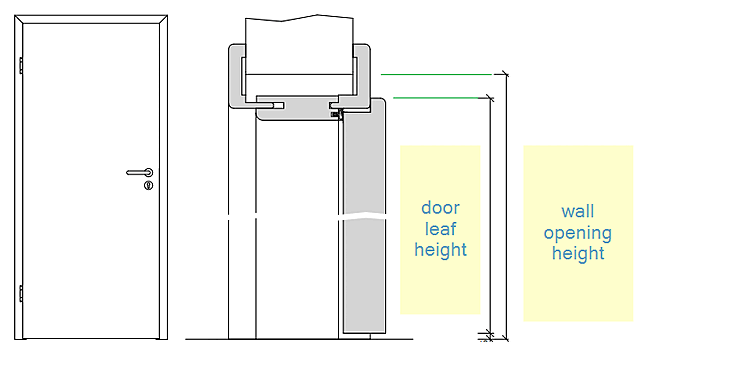

Ouverture dans le mur Largeur et hauteur (doit être plus large et plus haute que la largeur/hauteur du panneau de porte en raison des espaces de montage). Les valeurs habituelles pour les distances supplémentaires sont : +35mm de largeur et +17.5mm de hauteur. Ces valeurs doivent être traitées et finalisées avec le fabricant dans le cadre de l'atelier de projet.
