7.6.2.12.6.6. Combinaison de l'arrondi et du chanfrein

[Remarque]Remarque

Si les arêtes qui se rencontrent doivent être une combinaison d'un congé et d'un chanfrein, cela ne peut pas être réalisé en utilisant uniquement la fonction Blend, mais uniquement en combinant l' extrusion de base (esquisse) et le mélange.

exemple :

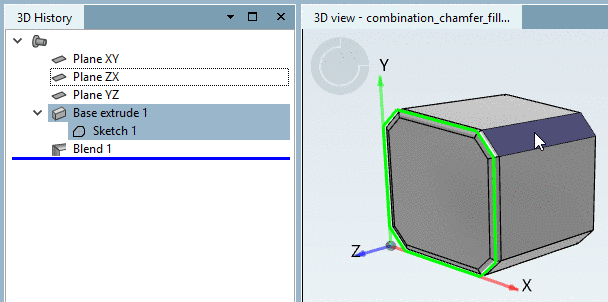

  1. L'illustration suivante montre que des chanfreins ont déjà été créés via l'esquisse (marquage vert).

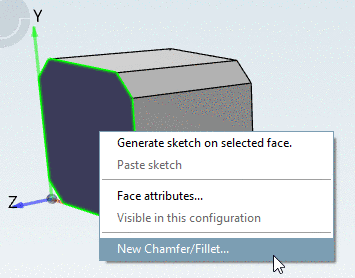

  2. Effectuez maintenant une sélection de surface sur le modèle 3D afin d'arrondir les arêtes périphériques. Appelez ensuite la commande Créer un nouveau chanfrein/arrondi [New Chamfer/Fillet...]... dans le menu contextuel.

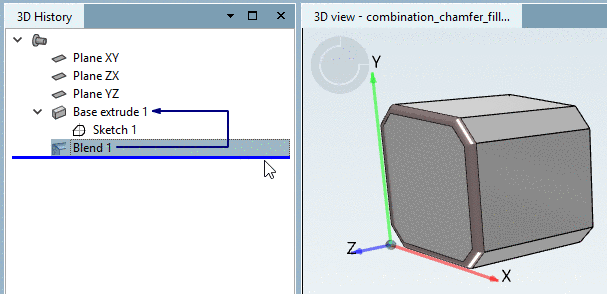

  3. résultat :

    Dans l' historique 3D [3D History], vous pouvez voir pour quoi et quel mode a été utilisé.

    Chanfreins créés par sketch.

    Chanfreins créés par sketch.

    Congé créé par fusion.

    Congé créé par fusion.

[Remarque]Remarque

Les chanfreins/arrondis qui se déplacent le long d'un seul axe doivent être créés à l'aide d'une esquisse. Les chanfreins/arrondis qui se déplacent le long de plusieurs axes doivent être créés à l'aide de la fonction Blend. Pour des raisons géométriques, ces derniers ne peuvent pas non plus être intégrés directement dans l'esquisse. L'extrusion d'une esquisse ne permet de représenter qu'un chanfrein/arrondi le long de la direction d'extrusion.
