7.6.2.12.6.6. Combinazione di arrotondamento e smussatura

[Nota]Nota

Se i bordi che si intersecano devono essere una combinazione di arrotondamento e smussatura, questo non può essere ottenuto con la sola funzione di fusione, ma solo con l'uso combinato dell' estrusione di base (schizzo) e della fusione.

Esempio:

  1. L'illustrazione seguente mostra che gli smussi sono già stati creati utilizzando uno schizzo (marcatura verde).

    Figura 7.296.

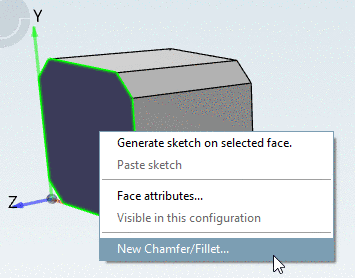

  2. Ora si esegue una selezione di superficie sul modello 3D per arrotondare i bordi circostanti. Quindi richiamare il comando Crea nuovo smusso/arrotondamento [New Chamfer/Fillet...]... nel menu contestuale.

  3. Risultato:

    Nella cronologia 3D [3D History] è possibile vedere quale modalità è stata utilizzata per cosa.

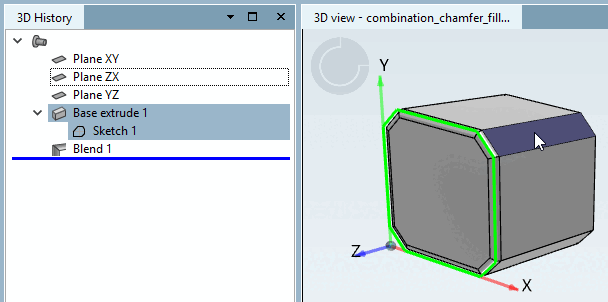

    Smussi creati da Sketch.

    Figura 7.297. Smussi creati da Sketch.

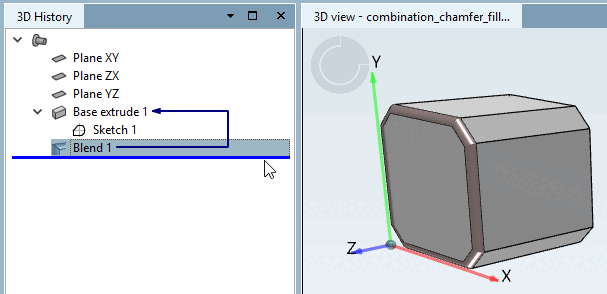

    Filetti creati da Blend.

    Figura 7.298. Filetti creati da Blend.

[Nota]Nota

Gli smussi/arrotondamenti che corrono lungo un solo asse devono essere creati con Sketch. Gli smussi/arrotondamenti che corrono lungo più assi devono essere creati utilizzando la funzione di fusione. Quest'ultima non può essere integrata direttamente nello schizzo per motivi geometrici. Estrudendo uno schizzo, è possibile mappare un solo smusso/arrotondamento lungo la direzione di estrusione.
