Assurez-vous que la classe CNS_CP|4|5 Elektro Alignment Coordsys est activée sur la pièce à classer et ce, une seule fois.

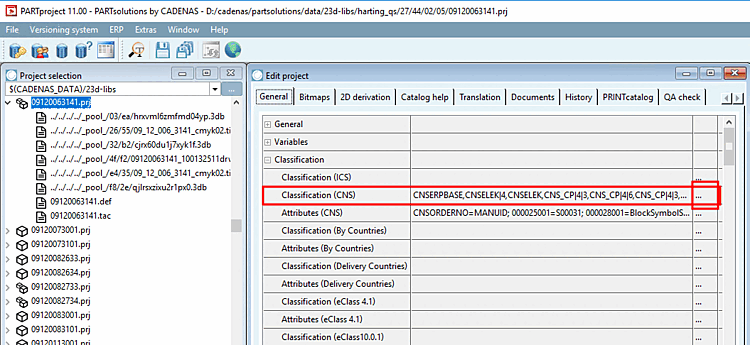

Pour ce faire, sélectionnez le projet à traiter sous Sélection [Project selection] du projet et cliquez ensuite sur .... sous Traiter le projet [Edit project] -> Classification (CNS).

Ouvrir le dialogue de sélection de la classe

-> La boîte de dialogue Classification s'ouvre.

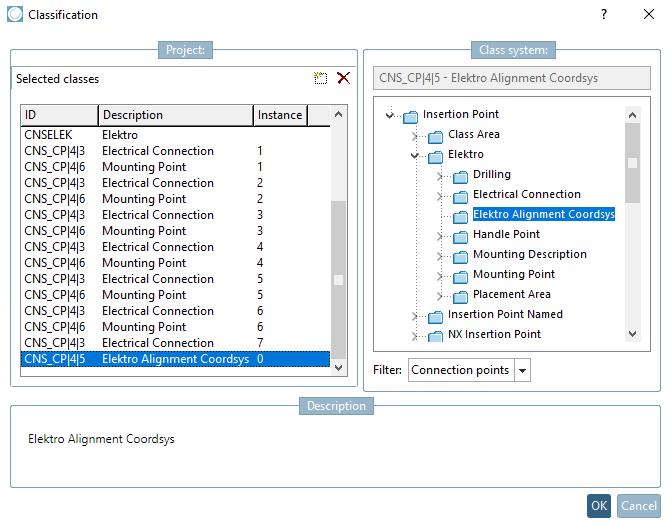

Alignement électrique Coordsys

Sous Classes sélectionnées [Selected classes], vérifiez si la classe Elektro Alignment Coordsys est présente.

Si elle n'existe pas encore, sélectionnez-la dans la zone de dialogue Système de classes [Class system] sous Point d'insertion -> Electro -> Elektro Alignment Coordsys en double-cliquant dessus.

Sélectionnez le fichier .3db sous Sélection du projet [Project selection].

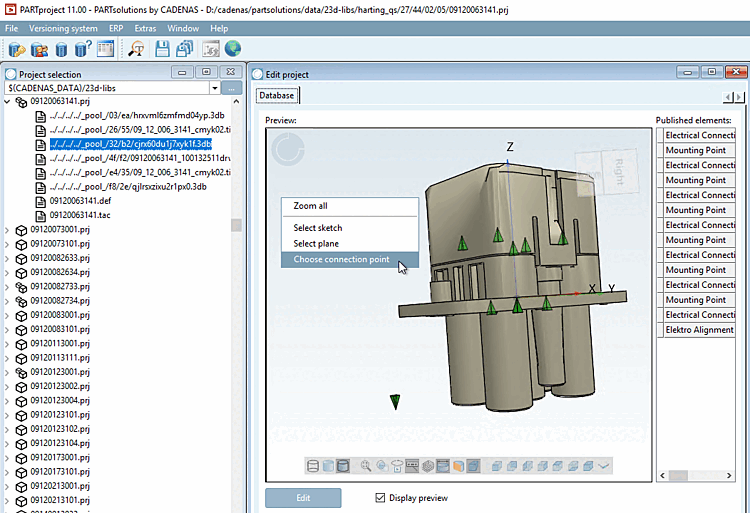

Dans le menu contextuel, sous Aperçu [Preview], cliquez sur Sélectionner un point d'attache [Choose connection point].

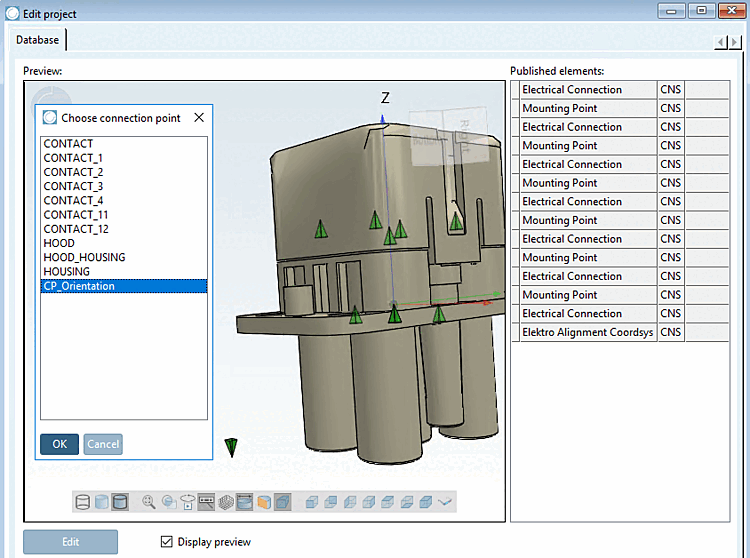

-> La boîte de dialogue du même nom s'affiche.

Sélectionnez le point d'attache [Connection point] souhaité et confirmez en cliquant sur OK.

-> La liste des classes et des caractéristiques est affichée sous l' aperçu [Preview].

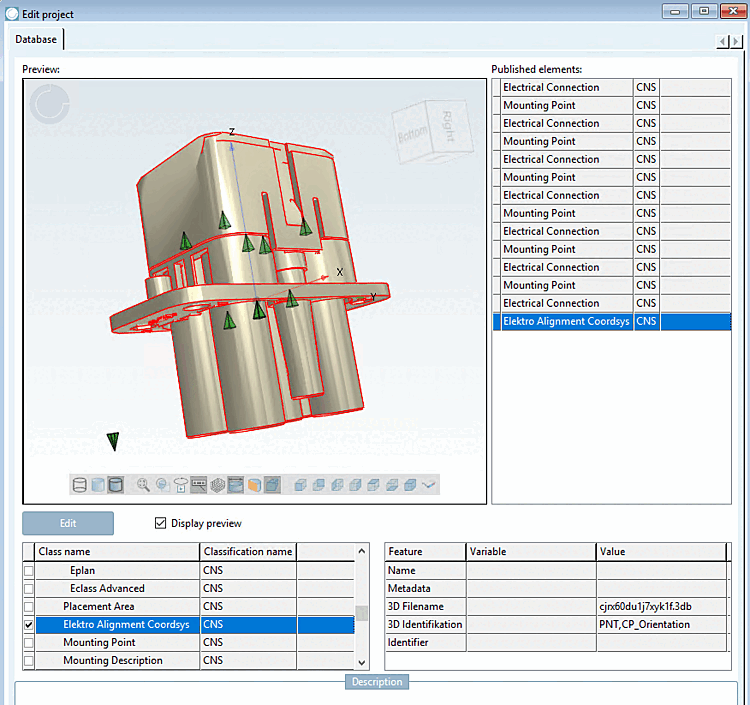

Sélectionnez la classe Elektro Alignment Coordsys et cochez la case en début de ligne.

-> Sous Éléments publiés [Published elements], le point Elektro Alignment Coordsys est maintenant affiché.

-> En bas à droite, les caractéristiques correspondantes sont affichées.

Identification 3D [3D identification]

En option pour le contrôle: sélectionnez le projet à traiter sous Sélection [Project selection] du projet et cliquez ensuite sur .... sous Traiter le projet [Edit project] -> Caractéristiques (CNS).

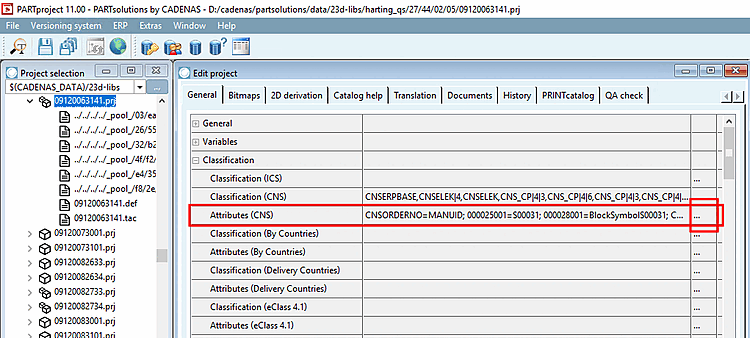

Ouvrir la boîte de dialogue pour la saisie des variables de classe

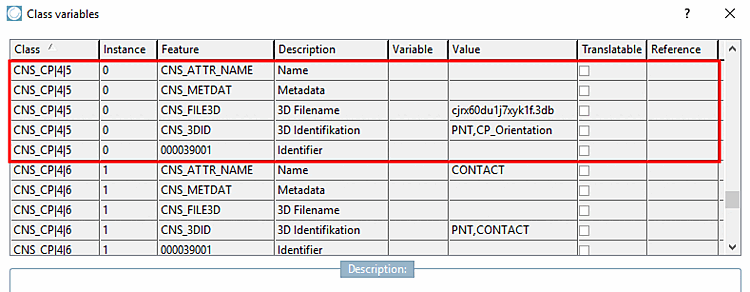

-> La boîte de dialogue Variables de classe [Class variables] s'ouvre.

Dialogue pour la saisie des variables de classe

Le nom du fichier 3D et l 'identification 3D sont automatiquement affichés ici aussi.

Mettre à jour l'index d'affichage et ouvrir la pièce dans PARTdataManager.

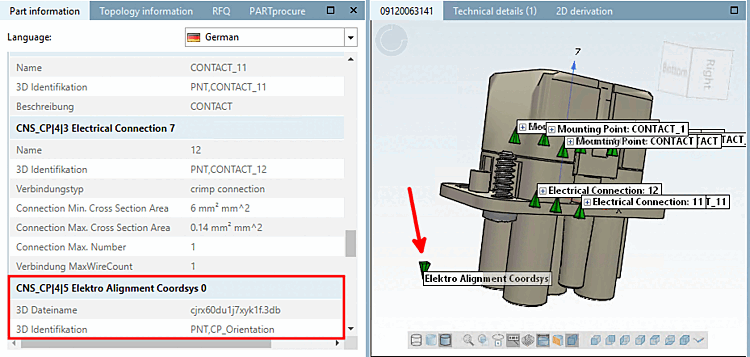

Le point d'attache [Connection point] classifié est affiché dans le PARTdataManager dans la fenêtre du docking Informations sur les pièces [Part information] comme CNS_CP|4|5 Elektro Alignment Coordsys.
