5.12.11.1.2.  Classificare il punto di attacco

Classificare il set di punti di connessione per l'orientamento dei componenti secondo CNS_CP|4|5 Elektro Alignment Coordsys.

  1. Assicurarsi che la classe CNS_CP|4|5 Elektro Alignment Coordsys sia impostata esattamente una volta sul pezzo da classificare.

    A tal fine, selezionare il progetto da modificare in Selezione progetto [Project selection] e poi fare clic su Modifica progetto [Edit project] -> Classificazione (CNS) in .....

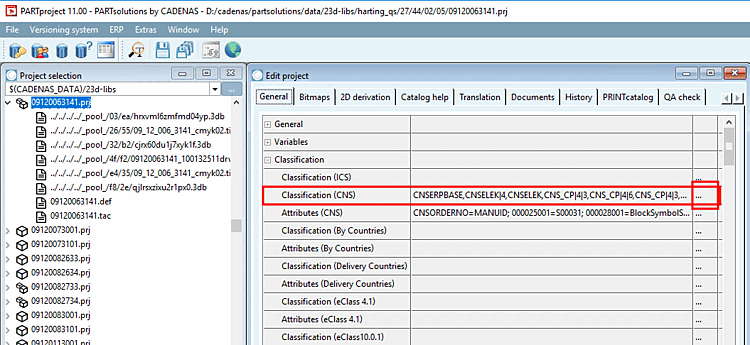

    Aprire la finestra di dialogo per selezionare la classe

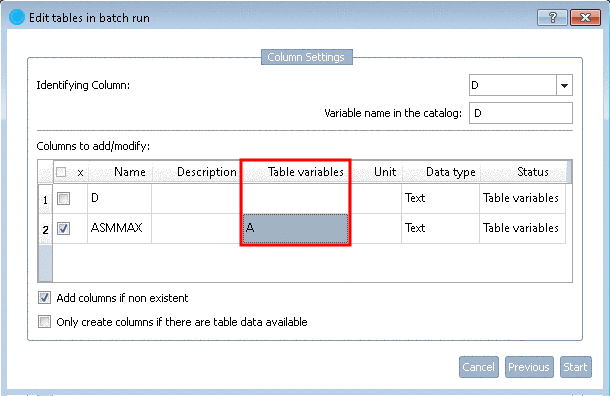

    Figura 5.961. Aprire la finestra di dialogo per selezionare la classe

    -> Si apre la finestra di dialogo Classificazione [Classification].

    Elettroallineamento Coordsys

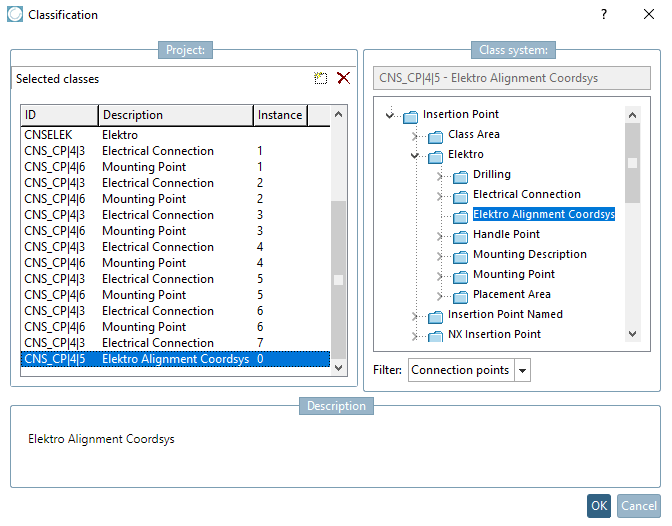

    Figura 5.962. Elettroallineamento Coordsys

    In Classi selezionate [Selected classes], verificare se è disponibile la classe Elektro Alignment Coordsys.

  2. Se non è già presente, selezionarlo nell'area di dialogo del sistema di classi [Class system] in Punto di inserimento -> Elettro -> Coordinamenti di elettroallineamento facendo doppio clic.

  3. Selezionare il file .3db in Selezione progetto [Project selection].

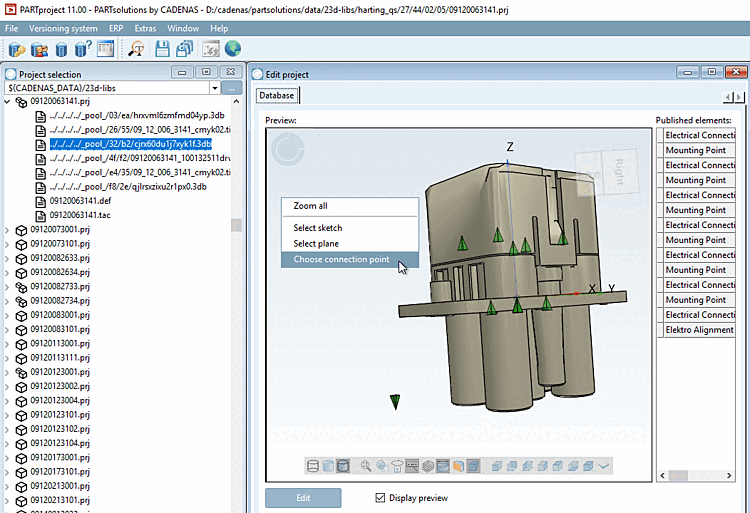

  4. Fare clic su Seleziona punto di connessione [Choose connection point] nel menu contestuale in Anteprima [Preview].

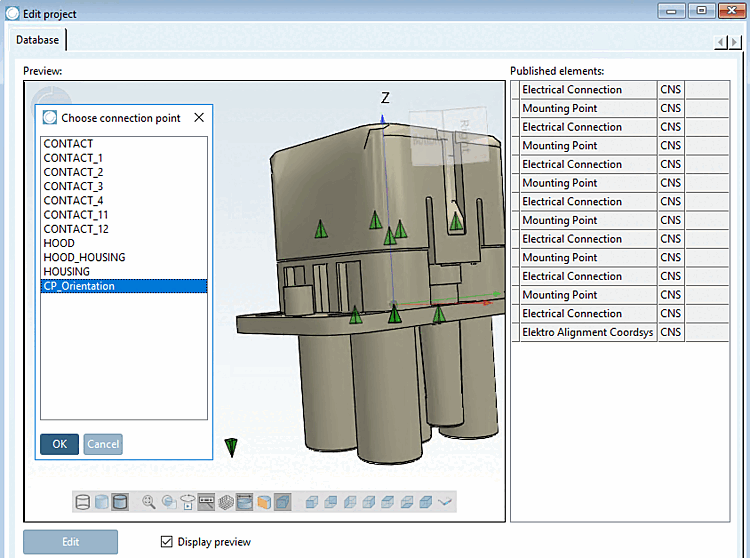

    Figura 5.963.

    -> Viene visualizzata l'omonima finestra di dialogo.

  5. Selezionare il punto di collegamento [Connection point] desiderato e confermare con OK.

    Figura 5.964.

    -> L'elenco delle classi e delle caratteristiche viene visualizzato sotto l' anteprima [Preview].

  6. Selezionare la classe Elektro Alignment Coordsys e attivare la casella di controllo all'inizio della riga.

    -> La voce Electro Alignment Coordsys è ora visualizzata sotto Elementi pubblicati [Published elements].

    -> Le caratteristiche corrispondenti sono visualizzate in basso a destra.

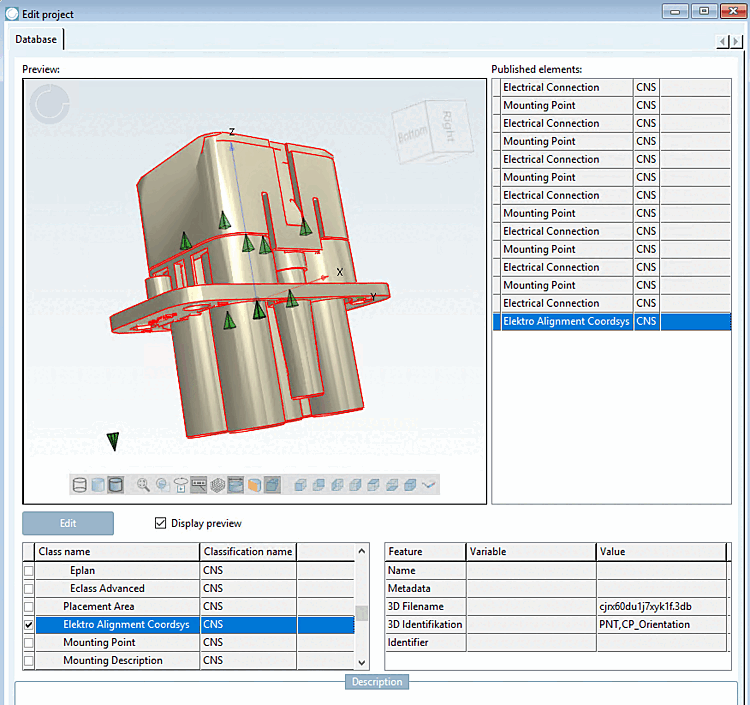

    Identificazione 3D [3D identification]

    Figura 5.965.  Identificazione 3D [3D identification]

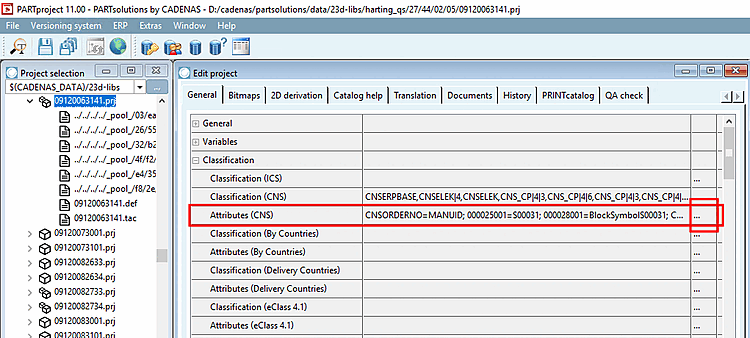

  7. Facoltativo per il controllo: in Selezione progetto [Project selection], selezionare il progetto da modificare e quindi fare clic su Modifica progetto [Edit project] -> Caratteristiche (CNS) in .....

    Aprire la finestra di dialogo per l'inserimento delle variabili della classe

    Figura 5.966. Aprire la finestra di dialogo per l'inserimento delle variabili della classe

    -> Si apre la finestra di dialogo Variabili di classe [Class variables].

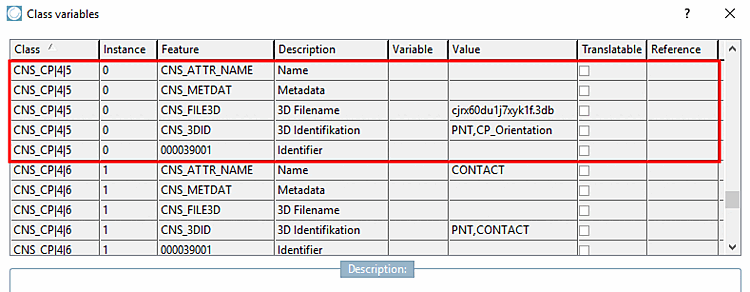

    Dialogo per l'inserimento delle variabili della classe

    Figura 5.967. Dialogo per l'inserimento delle variabili della classe

    Anche il nome del file 3D e l' identificazione 3D vengono visualizzati automaticamente.

  8. Aggiornare l'indice di visualizzazione e aprire la parte in PARTdataManager.

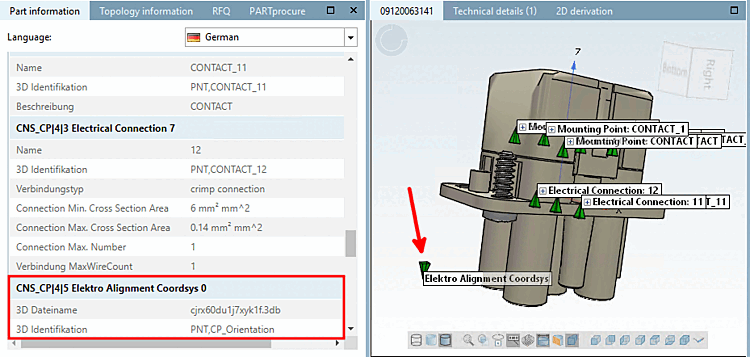

    Il punto di connessione [Connection point] classificato viene visualizzato nel PARTdataManager nella finestra di aggancio delle informazioni sul pezzo [Part information] come CNS_CP|4|5 Elektro Alignment Coordsys.

    Figura 5.968.
