3.6.3.2.1. Convoyeurs à bande

Ci-dessous, un exemple montre comment classer un convoyeur et tester la simulation dans le concepteur mécatronique.

[Remarque]Remarque

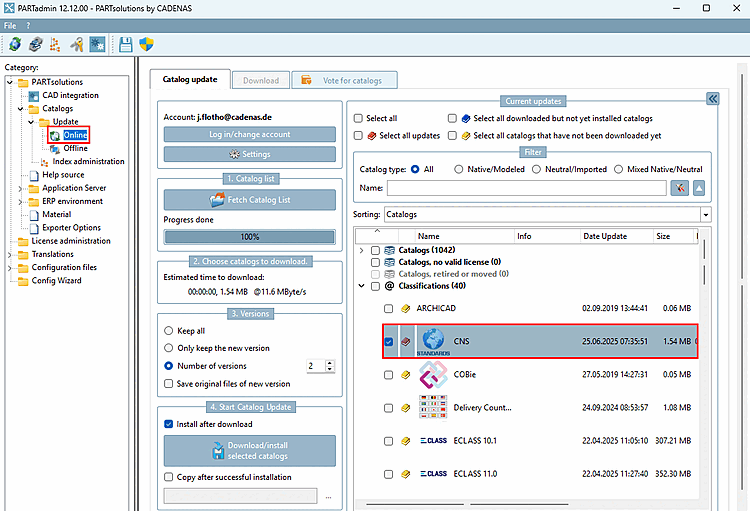

Lacondition préalable est une classification CNS actuelle. Installez-la dans PARTadmin sous Mise à jour du catalogue [Catalog update] -> En ligne [Online] -> Sélection des classifications.

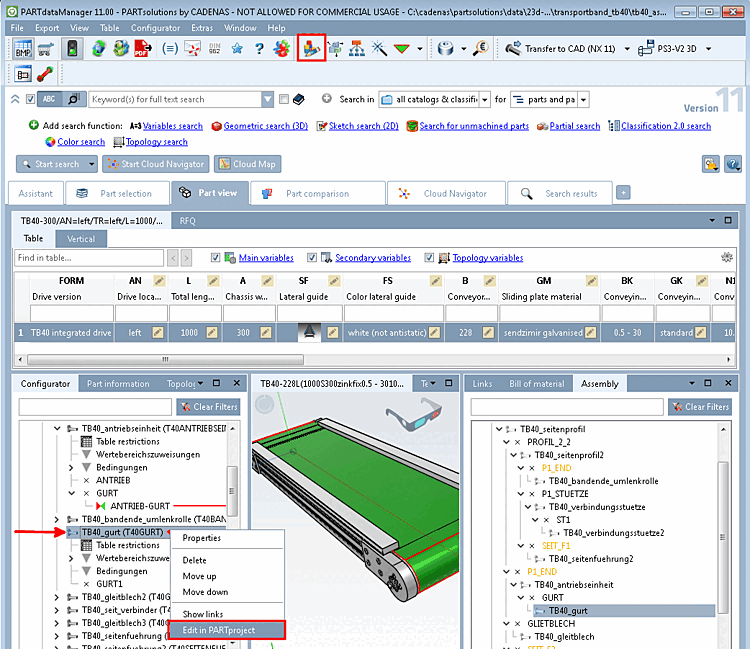

  1. Dans le configurateur [Configurator], sélectionnez la pièce détachée à classifier dans l'assemblage (pour un convoyeur, la bande) et ouvrez-la dans PARTproject à l'aide de la commande de menu contextuel.

  2. Sélectionnez le fichier 3db à gauche sous Sélection du projet [Project selection].

    -> A droite, sous Editer le projet [Edit project], l' aperçu [Preview] apparaît (ici, dans l'exemple, la ceinture).

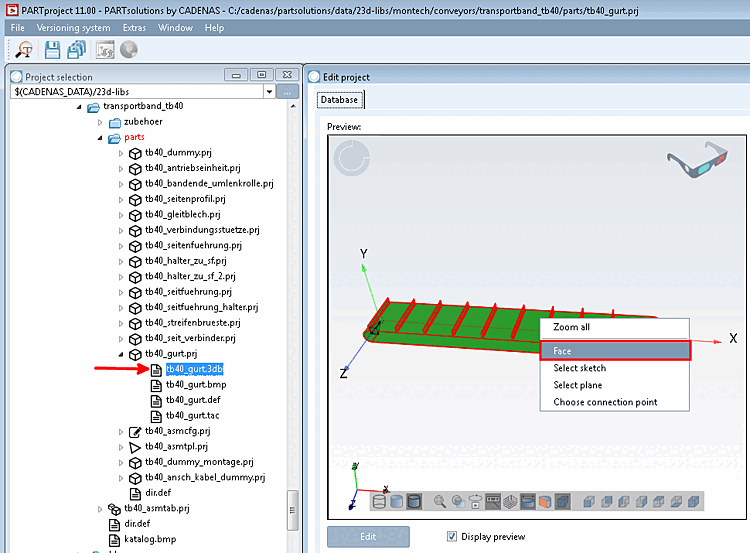

  3. Sur la fonction à classer (ici une surface), appelez la commande Surface [Face] du menu contextuel.

    -> Les classes existantes sont affichées sous l'aperçu.

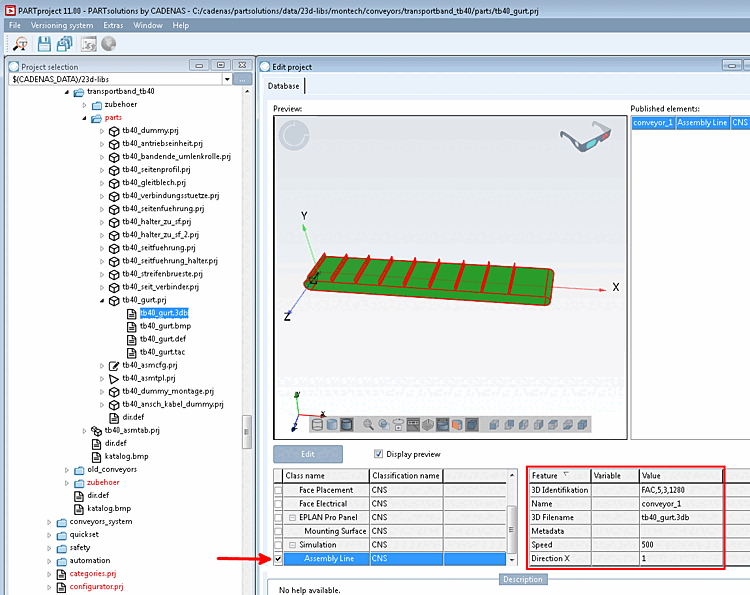

  4. Dans le cas d'un tapis roulant, sélectionnez la classe sous Simulation -> Assembly Line.

    -> A droite de la classe sélectionnée, les différentes caractéristiques sont affichées.

    Dans le cas d'un tapis roulant, veuillez définir les valeurs suivantes :

    • Nom: inscrivez le nom de votre choix.

    • Vitesse: vitesse du transport en millimètres par seconde (mm/s).

    • Direction: vecteur de direction pour le convoyage. Il doit être parallèle à la surface du convoyeur. Mettez X à 1 et Y et Z à 0.

      Faites défiler vers le bas pour voir tous les paramètres.

      [Remarque]Remarque

      Pour PARTsolutions, l'axe Y est dirigé vers le "haut", mais pour NX, c'est l'axe Z qui est dirigé. Dans le contexte de MCD, cela devient important car la force d'attraction simulée dans NX-MCD attire tout dans la direction "-Z". De ce fait, tous les tapis roulants sont toujours placés "sur le côté" lors de l'exportation et tous les objets placés dessus tombent "sur le côté" au lieu d'être transportés comme prévu. Par conséquent, après l'exportation dans NX, faites pivoter le modèle de manière à ce que son axe orienté vers le haut (normalement Y) soit aligné avec l'axe Z du modèle principal.

      • Le modèle peut être une pièce unique ou un assemblage (comme le tapis roulant).

      • L'axe orienté vers le haut est Y pour les pièces mécaniques CADENAS.

    Les valeurs pour l' identification 3D [3D identification] et le nom de fichier 3D sont automatiquement définies. Les métadonnées [Metadata] peuvent rester vides.

  5. Enregistrez vos saisies dans PARTproject.

  6. Exportez la bande transporteuse en un clic sur à NX.

    [Remarque]Remarque

    Faites pivoter la pièce exportée dans NX comme décrit ci-dessus.

  7. Dans NX, ouvrez le Concepteur de mécatronique sous Application -> Autres.

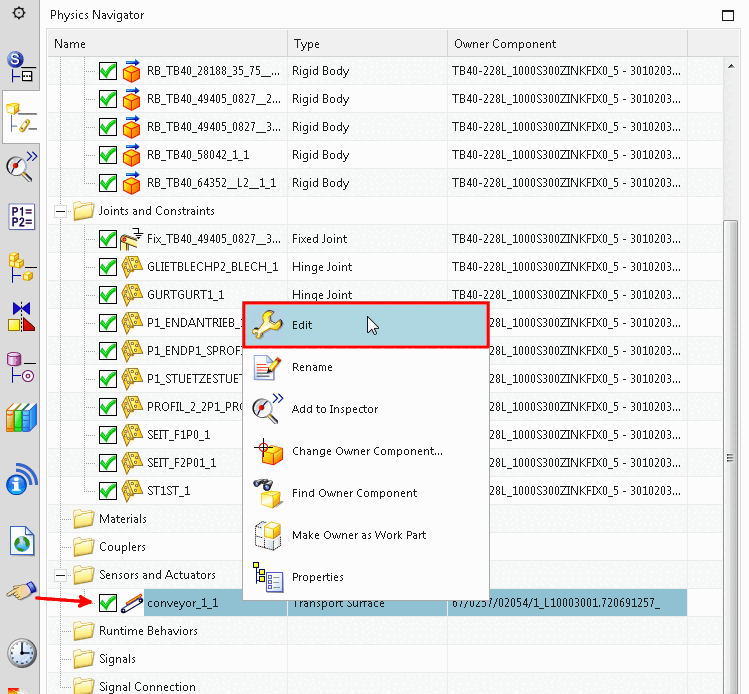

  8. Ouvrez le Physik Navigator.

    -> Sous Capteurs et actionneurs, vous voyez la surface de transport classifiée.

  9. Cliquez sur Modifier dans le menu contextuel.

    -> La boîte de dialogue Surface de transport s'ouvre.

    Comme vous pouvez le constater, le vecteur, la vitesse et le nom ont été repris de la classification.

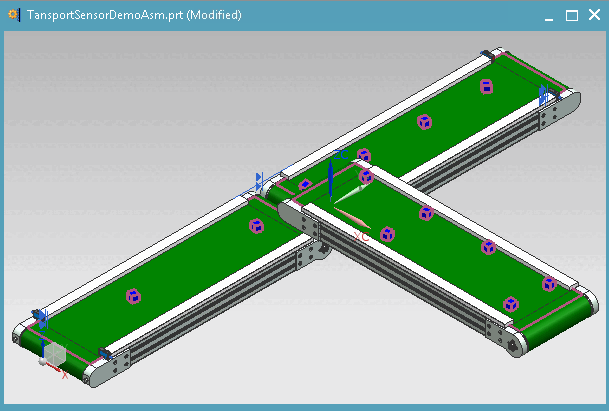

  10. Placez un autre article transporté sur le Bande transporteuse et démarrage en cliquant sur le bouton « Démarrer » la simulation.
