3.6.3.2.1. Nastri trasportatori

L'esempio seguente mostra come classificare un nastro trasportatore e testare la simulazione in Mechatronics Concept Designer.

[Nota]Nota

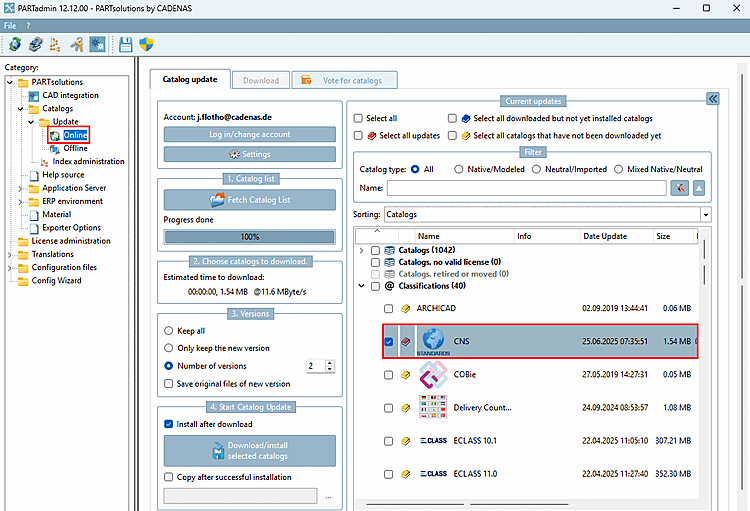

Ènecessaria una classificazione CNS aggiornata. Installarla in PARTadmin alla voce Aggiornamento catalogo [Catalog update] -> Online -> Seleziona classificazioni.

Figura 3.184.

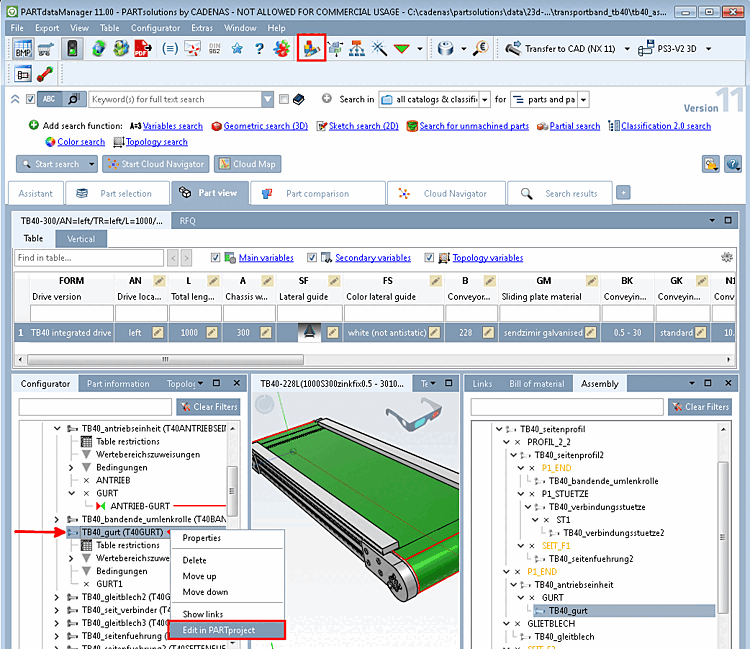

  1. Nel configuratore [Configurator], selezionare la singola parte da classificare nell'assieme (il nastro nel caso di un nastro trasportatore) e aprirla in PARTproject utilizzando il comando del menu contestuale.

    Figura 3.185.

  2. Selezionare il file 3db a sinistra in Selezione progetto [Project selection].

    -> L' anteprima [Preview] appare a destra sotto Modifica progetto [Edit project] (in questo esempio, la cintura).

    Figura 3.186.

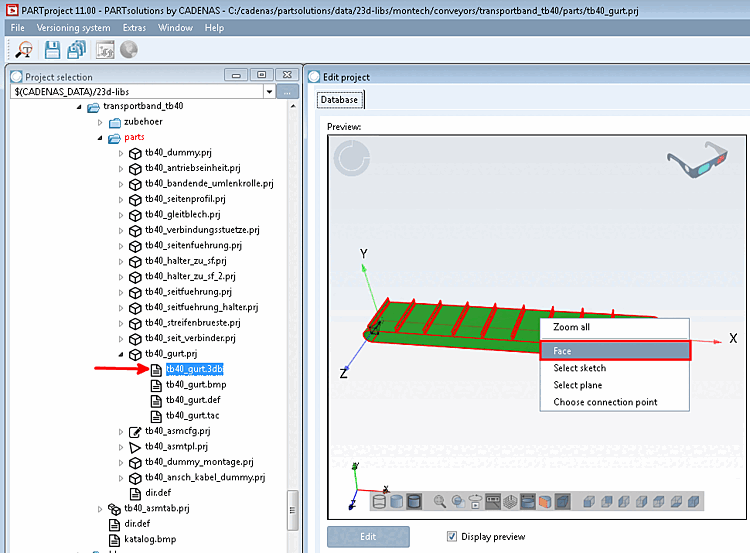

  3. Richiamare il comando del menu contestuale Superficie [Face] sull'elemento da classificare (in questo caso una superficie).

    -> Le classi esistenti vengono visualizzate sotto l'anteprima.

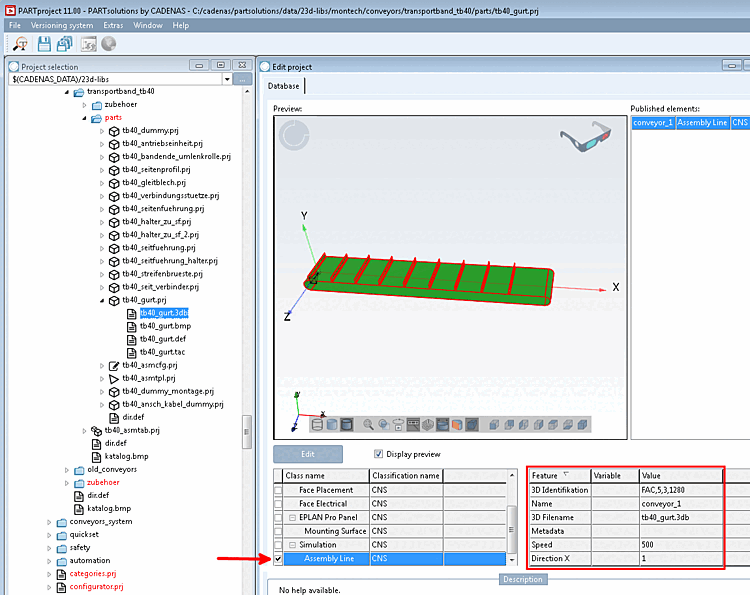

  4. Nel caso di un nastro trasportatore, selezionare la classe in Simulazione -> Linea di montaggio.

    -> Le caratteristiche individuali sono visualizzate a destra della classe selezionata.

    Figura 3.187.

    Nel caso di un nastro trasportatore, impostare i seguenti valori:

    • Nome: inserire un nome a scelta.

    • Velocità: velocità di trasporto in millimetri al secondo (mm/s).

    • Direzione: vettore di direzione del trasportatore. Deve essere parallelo alla superficie del nastro trasportatore. Impostare X a 1 e Y e Z a 0.

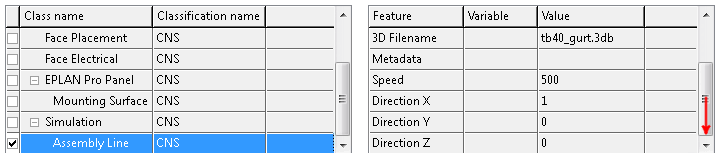

      Scorrere verso il basso per visualizzare tutti i parametri.

      Figura 3.188.

      [Nota]Nota

      Per PARTsolutions l'asse Y punta "verso l'alto", ma per NX l'asse Z. Questo è importante nel contesto di MCD perché la forza gravitazionale simulata in NX-MCD tira tutto in direzione "-Z". Di conseguenza, durante l'esportazione tutti i nastri trasportatori sono sempre posizionati "di lato" e tutti gli oggetti posizionati su di essi cadono "di lato" invece di essere trasportati come previsto. Pertanto, dopo l'esportazione in NX, ruotate il modello in modo che il suo asse rivolto verso l'alto (di solito Y) sia allineato con l'asse Z del modello principale.

      • Il modello può essere una singola parte o un insieme (come il nastro trasportatore).

      • L'asse rivolto verso l'alto è Y per le parti di ingegneria meccanica di CADENAS.

    I valori per l' identificazione 3D [3D identification] e il nome del file 3D vengono impostati automaticamente. I metadati [Metadata] possono rimanere vuoti.

  5. Salvare le voci in PARTproject.

  6. Esporta il nastro trasportatore con un clic su a NX.

    [Nota]Nota

    Ruotare il componente esportato in NX come descritto sopra.

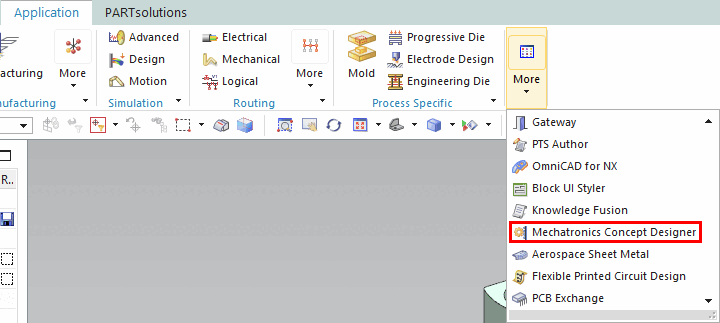

  7. Aprite il Mechatronics Concept Designer in NX alla voce Application -> More.

    Figura 3.189.

  8. Aprire il Navigatore di fisica.

    -> Sotto Sensori e attuatori si trova l'area di trasporto classificata.

    Figura 3.190.

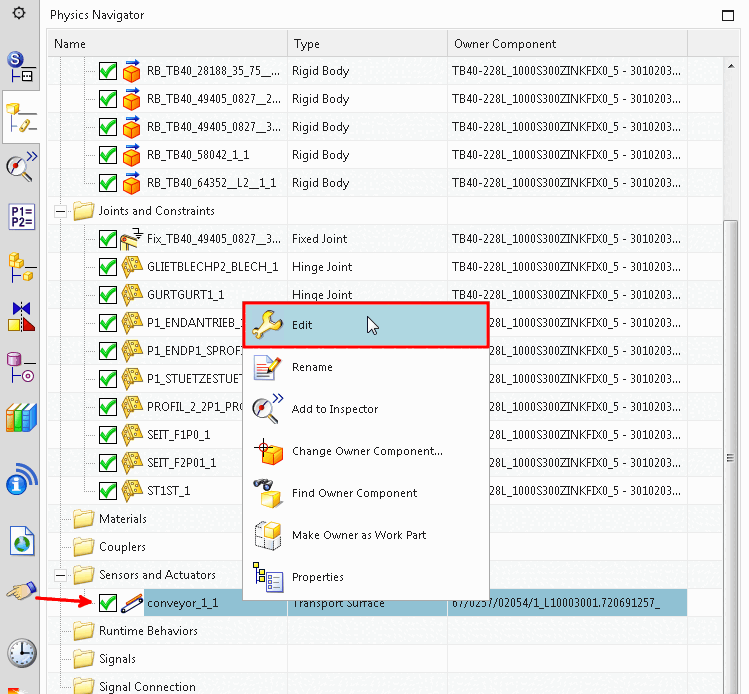

  9. Fare clic su Modifica nel menu contestuale.

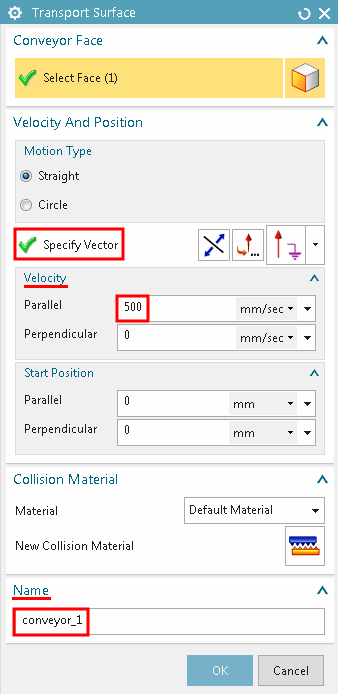

    -> Si apre la finestra di dialogo dell'area Trasporto.

    Come si può vedere, il vettore, la velocità e il nome sono stati presi dalla classificazione.

    Figura 3.191.

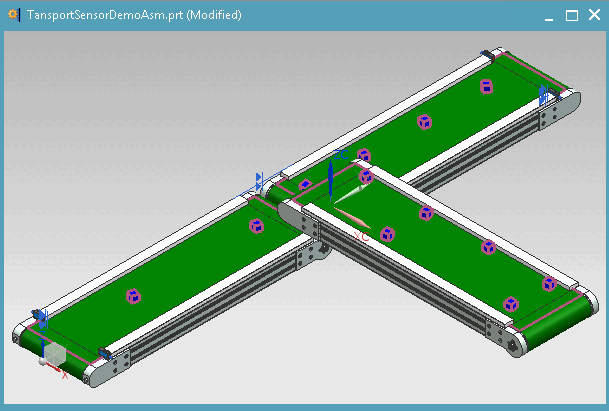

  10. Posizionare un altro oggetto trasportato sul Nastro trasportatore e iniziare cliccando sul pulsante "Start" la simulazione.

    Figura 3.192.
