6.1.3.2. Traitement interne des variantes

L'illustration suivante montre un composant avec des plages de valeurs (produit semi-fini) dans PARTdataManager. Différentes longueurs reçoivent un numéro ERP propre. En outre, différents matériaux ont été utilisés et une "vraie" variante géométrique a été définie pour la variable "B".[10], [11]

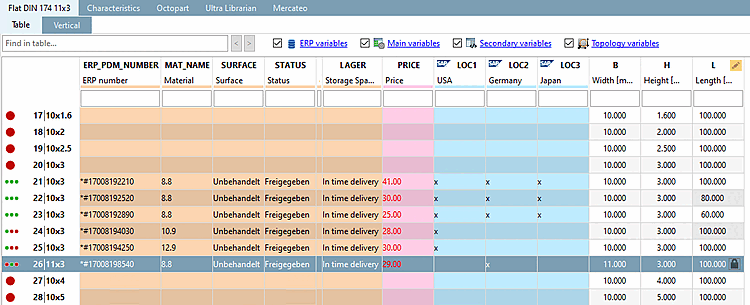

Différents types de variantes dans PARTdataManager

Différents types de variantes dans PARTdataManager

L'illustration suivante montre comment les variantes sont représentées dans le PARTlinkManager.

Toutes les lignes sont basées sur le même ID de ligne [Line ID] et se distinguent par le subID de ligne [Line sub ID]. Les "vraies" variantes (modification dans un champ de plage de valeurs NON) ont l'entrée 1 dans la colonne Variante.

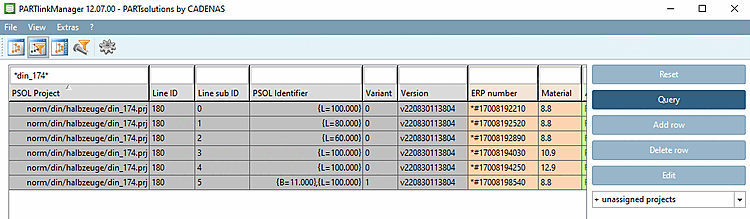

Différents types de variantes dans PARTlinkManager

Différents types de variantes dans PARTlinkManager

Le tableau explique les différences en détail :

ID de la ligne [Line ID] Lignes subID [Line sub ID] Variante Type de variante (explication)
18000 La première entrée; pas de changement dans le champ de plage de valeurs ; {L=100}
18010

Valeur modifiée dans le champ de plage de valeurs :

Se distingue des lignes subID=0 par une valeur différente dans le champ de plage de valeurs.

Dans le PARTlinkManager, dans la colonne Identification PSOL [PSOL Identifier], apparaît différemment {L=80}.

18020

Valeur modifiée dans le champ de plage de valeurs :

Diffère des lignes subID=0 par une valeur différente dans le champ de domaine de valeurs

Dans le PARTlinkManager, dans la colonne Identification PSOL [PSOL Identifier], apparaît différemment {L=60}.

18030

Valeur modifiée dans la colonne ERP :

Se distingue des lignes subID=0 par une valeur différente dans une colonne ERP.

Dans le PARTlinkManager, dans la colonne MAT_NAME, apparaît différemment 10.9.

18040

Valeur modifiée dans la colonne ERP :

Se distingue des lignes subID=0 par une valeur différente dans une colonne ERP.

Dans le PARTlinkManager, dans la colonne MAT_NAME, apparaît différemment 12.9.

18051

Valeur modifiée d'un champ de plage de valeurs NON:

Se distingue des lignes subID=0 par une modification d'un champ de plage de valeurs NON.

La colonne Variante [Variant] reçoit la valeur '1'.

Dans PARTlinkManager, dans la colonne Identification PSOL [PSOL Identifier], apparaît différemment {B=11}.



[10] La question de savoir si un numéro propre doit être utilisé pour différentes longueurs est définie administrativement sous PARTadmin -> Catégorie [Category] -> Fichiers de configuration [Configuration files] -> $CADENAS_SETUP -> plinkcommon.cfg -> Bloc PARTdataManager -> Clé LockDimRange=0/1. Dans l'exemple, LockDimRange=1 est défini.

Pour des informations détaillées, voir la Section 4.16.2, «  Épingler la caractéristique de dimension on/off / plinkcommon.cfg -> Bloc [PARTdataManager] -> Clé "LockDimRange  » in PARTsolutions Administration - Manuel .

[11] Pour un exemple de lecture de variantes avec PARTdataCenter, voir Section 1.1.5, «  Recherche de dimensions - Attribution automatique sur la base de données standard telles que le numéro de norme, la dimension, le matériau, etc.  » in PARTwarehouse - Manuel
