2.6.2.5.  Insertion du modèle - Reconnaissance des formes

Si des motifs sont présents dans la partie placement, ils sont reconnus et une boîte de dialogue correspondante apparaît.

Situation initiale : Après avoir placé la pièce de placement vers le système de CAO à l’aide du transfert du transfert vers la CAO [Transfer to CAD], la vue repasse à la CAO et la boîte de dialogue de placement s’ouvre.

La boîte de dialogue de placement PARTsolutions s'ouvre.

La boîte de dialogue de placement PARTsolutions s'ouvre.

  1. Cliquez sur le bouton Dans le trou [In hole] bouton.

  2. Sélectionner un ou plusieurs trous.

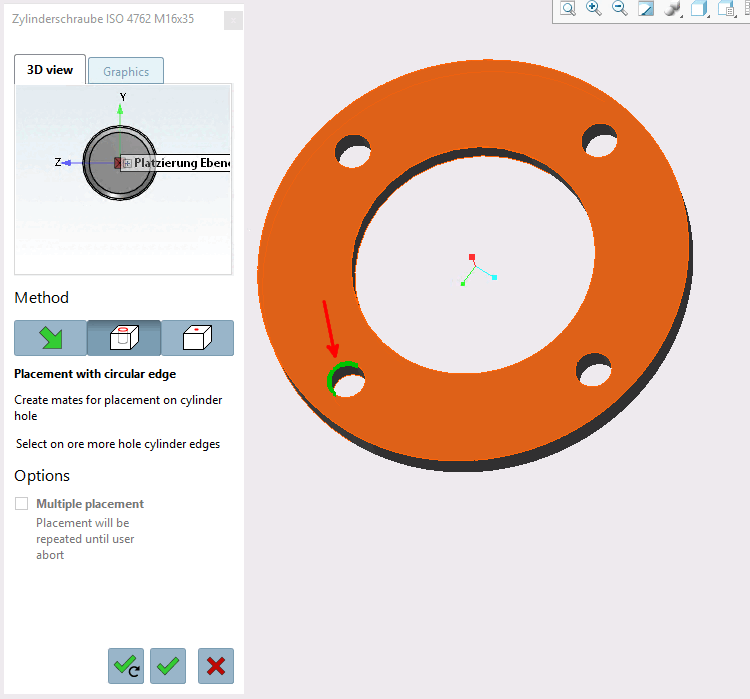

    Un trou sélectionné

    Un trou sélectionné

  3. Cliquez sur le bouton Placer plusieurs [Place multiple] (la boîte de dialogue reste ouverte à la fin) ou sur le bouton Placer une fois [Place once] .

    -> La boîte de dialogue Placer un composant [Place part] apparaît avec la question "Souhaitez-vous remplir le modèle avec des instances ?"

    Vous avez maintenant deux options :

    • Remplir le modèle avec des instances [Fill pattern with instances]

    • Créer des instances uniquement aux positions choisies [Create instances only at selected locations]

    Cliquez sur le bouton Sélectionner [Choose].

    -> Les instances souhaitées sont placées.

    Instances uniquement aux positions choisies

    Instances uniquement aux positions choisies

    Toutes les instances remplies

    Toutes les instances remplies

  4. Si nécessaire, fermez les PARTsolutions Fermez la boîte de dialogue de placement à l’aide de la boîte de dialogue [Close dialog] .
