2.6.2.4.  "Surfaces en contact"

[Remarque]Remarque

Placement d'un corps dans un trou conique.

Le placement se fait par la surface du cône. Toutes les conditions de placement nécessaires sont créées automatiquement.

La méthode Touching Surfaces [Touching Surfaces] convient, par exemple, pour la mise en place Vis à tête fraisée.

Situation de départ:

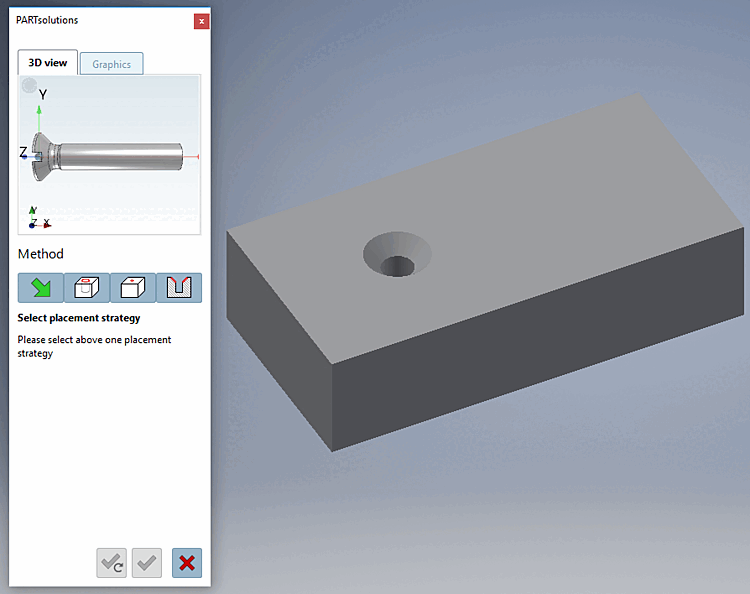

Dès que dans PARTdataManager ou Seamless le bouton Transférer vers la CAO [Export to CAD] , la vue passe à la CAO et le bouton La boîte de dialogue de placement PARTsolutions s’ouvre.

Utilisez les boutons ci-dessous pour confirmer le Les placements sont toujours inactifs. En cliquant sur vous pouvez modifier l’action de placement avorter.

Utilisez les boutons ci-dessous pour confirmer le Les placements sont toujours inactifs. En cliquant sur Utilisez les boutons ci-dessous pour confirmer le Les placements sont toujours inactifs. En cliquant sur vous pouvez modifier l’action de placement avorter. vous pouvez modifier l’action de placement avorter.

  1. Cliquez sur le bouton Toucher les visages [Touching Surfaces] .

    -> La vue 3D [3D view] dans la boîte de dialogue de placement montre maintenant les points d'attache possibles. (Si plusieurs points d'attache sont possibles, des indications correspondantes sont affichées dans la boîte de dialogue de placement).

    -> Dans la boîte de dialogue de placement sur l'onglet Graphiques [Graphics], vous trouverez des images 3D du composant ou des vues techniques (si disponibles).

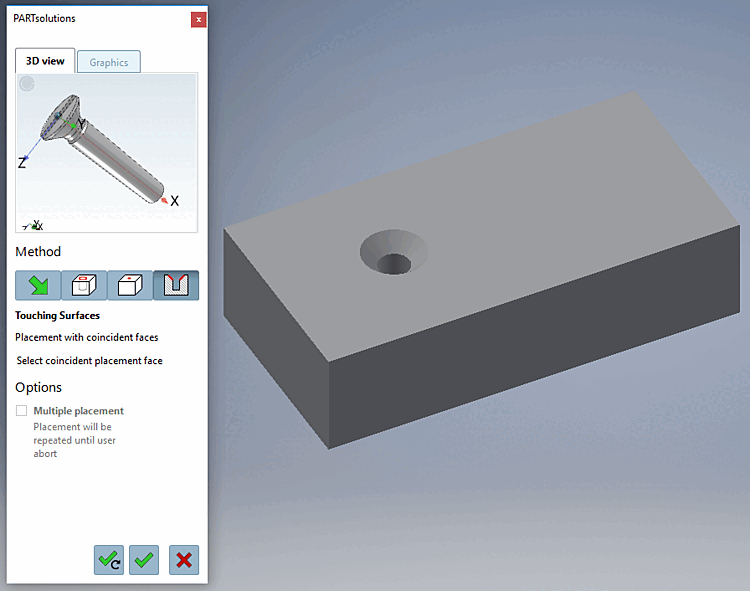

    Exemple : insertion d'une vis à tête fraisée

    Exemple : insertion d'une vis à tête fraisée

  2. Sélectionnez une surface qui doit coïncider avec la surface de placement choisie [Select coincident placement face].

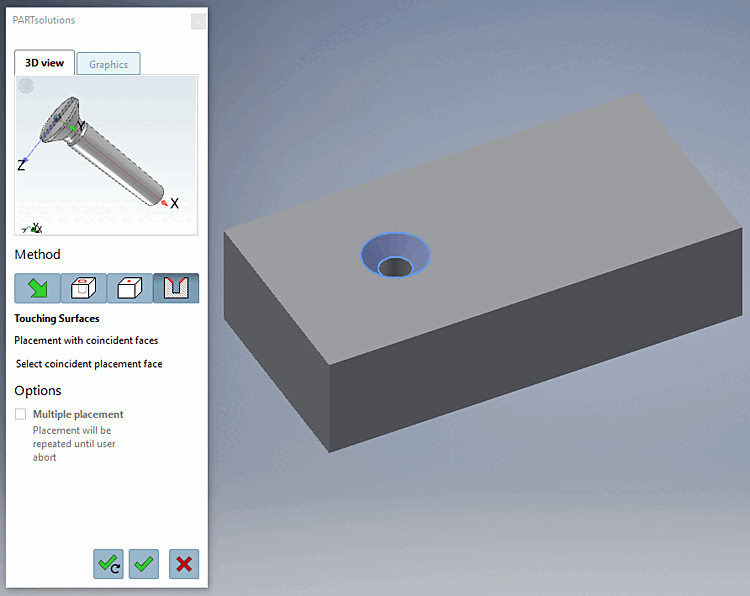

    Surface marquée

    Surface marquée

    [Remarque]Remarque

    Il est possible que des boîtes de dialogue propres à la CAO s'affichent en plus, ce qui rend la boîte de dialogue de placement inactive.

  3. Cliquez sur Placer une fois [Place once] ou sur Plusieurs Place [Place multiple] .

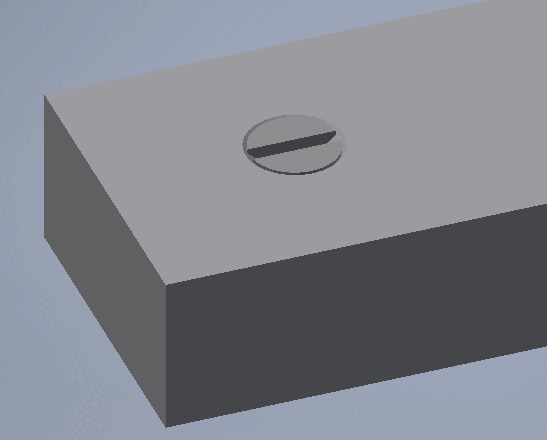

    -> La vis est placée.

    [Remarque]Remarque

    Il est possible que l'insertion soit déjà déclenchée par une interaction avec un autre dialogue et qu'elle ne soit donc pas nécessaire ici.

  4. En option, effectuer d'autres placements ou fermer la boîte de dialogue de placement

    Placer plusieurs fois [Place multiple] (et laisser le dialogue ouvert)
    Placer une fois [Place once] (et fermer la boîte de dialogue)
    Fermer le dialogue [Close dialog] (sans placement)
