2.5.9. Revit

2.5.9.1. Revit : Différents modes d'exportation
2.5.9.2. Charger les fichiers IES dans RFA (lighting fixtures)

La description d'intégration suivante est valable pour :

Revit 2021 à 2025

Les pièces/éléments de construction PARTsolutions issus de catalogues BIM (comme par exemple Novoferm ) peuvent être classifiés selon OmniClass, UniClass, IFC, PDT, etc. et apportent cette information lors de l'exportation vers Revit.

De plus, ces pièces/éléments de construction peuvent également apporter l'attribution d'un Revit Family Template (*.rft) du Revit Standard, qui sera utilisé comme base lors de la création de la famille Revit (*.rfa).[6]Cela signifie que le modèle de famille correct est automatiquement utilisé dans Revit, ce qui évite une attribution manuelle du modèle dans Revit, ce qui facilite considérablement le travail quotidien.

Les informations de placement, par exemple "à l'intérieur" pour une porte de garage, sont directement disponibles. Le corps d'extraction correspondant est également réalisé directement lors de la pose de la porte dans le mur, conformément à la classification.

L'interface PARTsolutions en bref:

  1. Ouvrez un projet. (N'oubliez pas d'enregistrer la toute première fois).

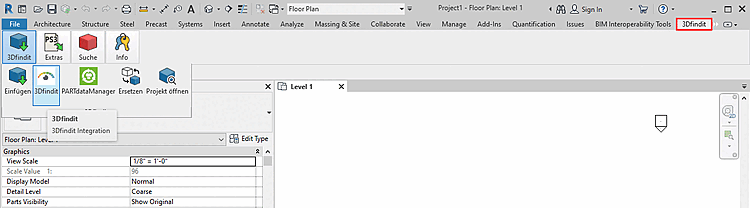

  2. Dans le menu PARTsolutions, cliquez sur Insérer 3D [Insert 3D] ou Insérer modèle [Insert model].

    -> Le focus passe à PARTsolutions.

  3. Spécifier la pièce souhaitée dans PARTdataManager ou 3Dfind.it.

    L'illustration suivante montre une porte de garage tirée d'un catalogue BIM.

    Spécifiez les dimensions de la porte. Choisissez si la porte doit être montrée ouverte ou fermée, la position du moteur, la couleur et bien plus encore.

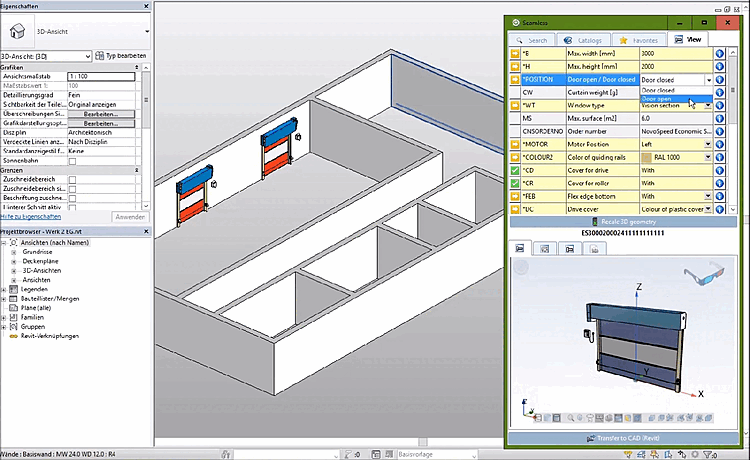

    Menu PARTsolutions dans Revit, fenêtre seamless ouverte avec porte de garage et portes placées dans le bâtiment

    Menu PARTsolutions dans Revit, fenêtre seamless ouverte avec porte de garage et portes placées dans le bâtiment

  4. Cliquez sur Transmettre au système de CAO [Transfer to CAD system].

    -> Le focus passe à Revit.

  5. Déterminez la position de montage avec le curseur et effectuez un simple clic.

    La porte de garage exportée de PARTsolutions apporte de l'intelligence. Elle "sait" comment se placer dans le mur (par exemple à l'intérieur).

    [Remarque]Remarque

    Vous reconnaissez la présence d'informations de placement au fait que la porte ne peut pas du tout être placée en dehors d'un mur.



[6] Le choix du Family Template incombe au fabricant / créateur du catalogue et ne peut pas être modifié par l'utilisateur.
