Le
Pour vérifier l’intégrité d’un composant, cliquez sur le bouton
Vérifiez la partie [Test part]
. L’intégrité doit être assurée afin que le
QA-Check [QA check] aucun message d’erreur ne s’affiche et
en fin de compte, une exportation sans erreur vers les différents systèmes de CAO
est garanti.
Si des problèmes apparaissent lors de l'exécution de la fonction, ils sont immédiatement documentés dans la vue 3D de la pièce.
Vous trouverez ci-dessous des exemples de défauts de conception :
Message d'erreur "non-manifold
Une définition pratique de "non-manifold" est la suivante : la forme ne peut pas être fabriquée réellement à partir d'un bloc.
Dans de l’historique 3D [3D History], les éléments concernés sont Une croix rouge
affichée.
La boîte de dialogue Notifications signale l'erreur.
Dans la boîte de dialogue QA-Check [QA check], le message d'erreur Non manifold apparaît également.
Message d'erreur "Les objets ne sont pas contigus".

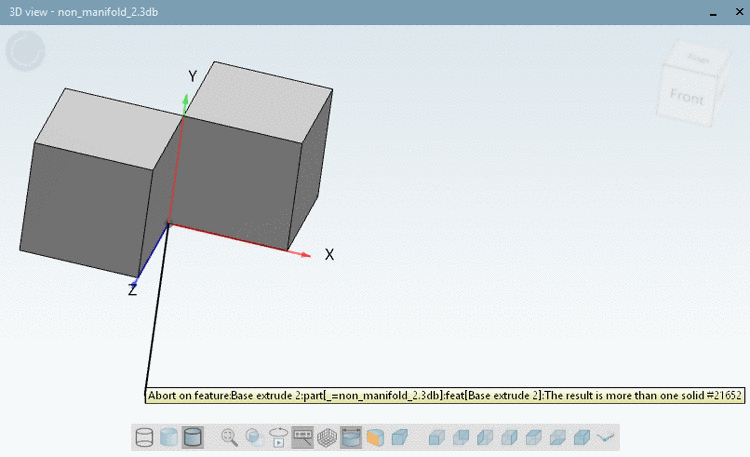

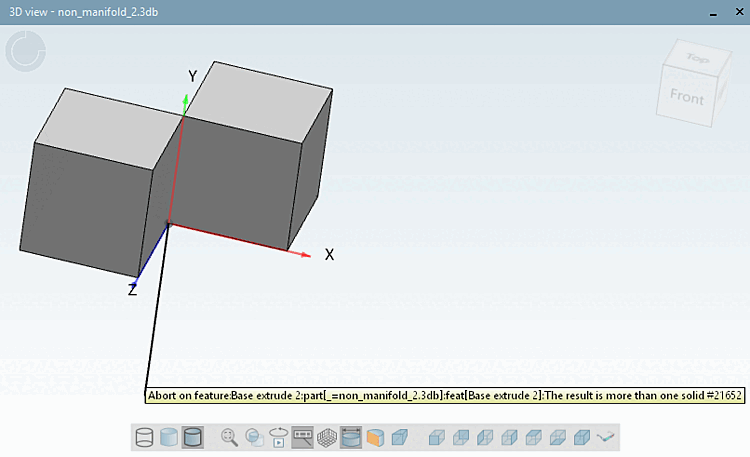

La forme ne peut pas être fabriquée réellement à partir d'un bloc.
Dans de l’historique 3D [3D History], les éléments concernés sont Une croix rouge
affichée.

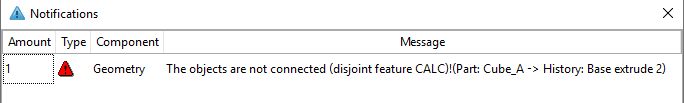

La boîte de dialogue Notifications signale l'erreur : "Les objets ne sont pas contigus".

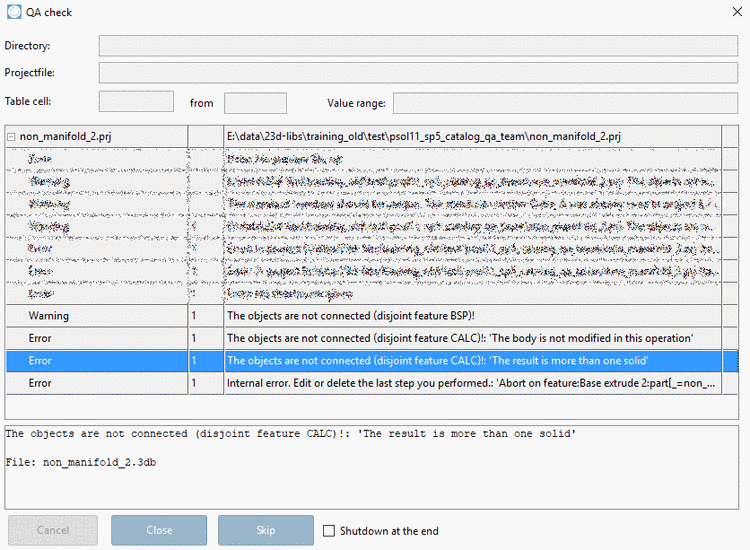

Dans la boîte de dialogue QA-Check [QA check], le message d'erreur "Les objets ne sont pas contigus" apparaît également.
