Zur
Überprüfung der Integrität eines Bauteils klicken Sie auf den Button
Teil überprüfen [Test part]
. Die Integrität ist sicherzustellen, damit im
QA-Check [QA check] keine Fehlermeldung erscheint und
letztlich ein fehlerfreier Export in die verschiedenen CAD-Systeme
gewährleistet ist.

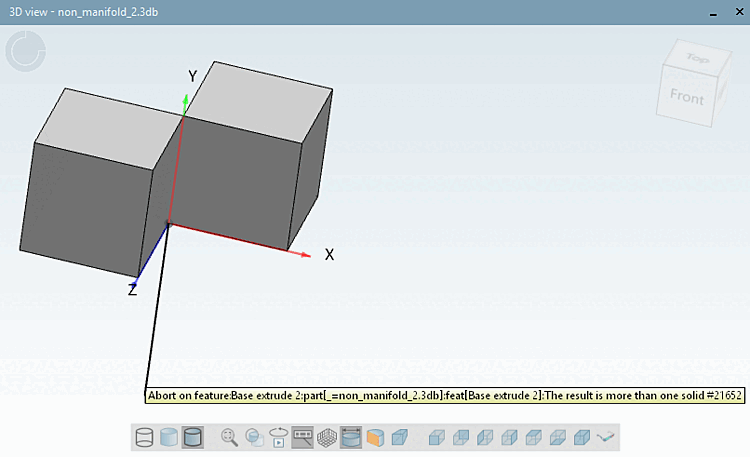

Tauchen beim Ausführen der Funktion Probleme auf, wird dies unmittelbar in der 3D-Ansicht des Bauteils dokumentiert.
Im Folgenden sehen Sie Beispiele für Konstruktionsfehler:
Eine praxisbezogene Definition von "non-manifold" lautet: Die Form ist nicht aus einem Block real herstellbar.
In der 3D Historie [3D History] wird an betroffenen Elementen ein rotes Kreuz

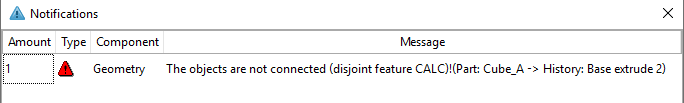

angezeigt.Das Dialogfenster Benachrichtigungen [Notifications] weist den Fehler aus.
Im Dialogfenster QA-Check [QA check] erscheint ebenfalls die Fehlermeldung Non manifold.

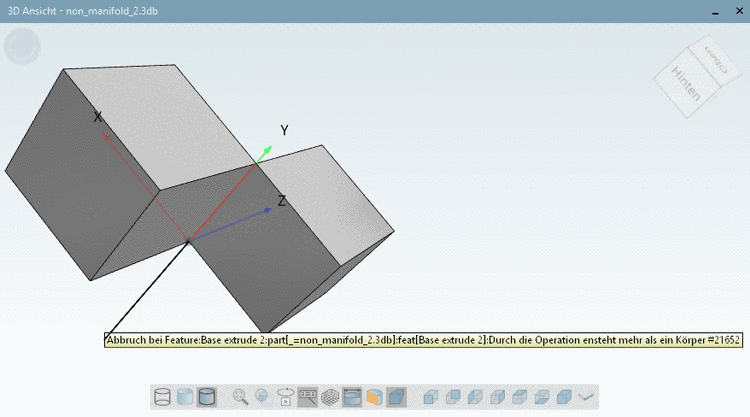

Fehlermeldung "Die Objekte sind nicht zusammenhängend"
Die Form ist nicht aus einem Block real herstellbar.
In der 3D Historie [3D History] wird an betroffenen Elementen ein rotes Kreuz

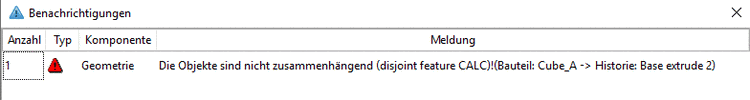

angezeigt.Das Dialogfenster Benachrichtigungen [Notifications] weist den Fehler aus. "Die Objekte sind nicht zusammenhängend".

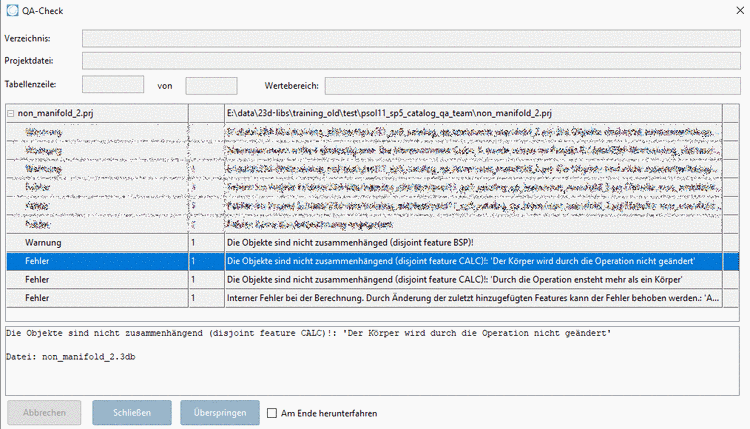

Im Dialogfenster QA-Check [QA check] erscheint ebenfalls die Fehlermeldung "Die Objekte sind nicht zusammenhängend".
