Description de la fonction

La recherche partielle [Partial search] est une recherche géométrique. Toutefois, vous ne choisissez pas ici des composants comme référence pour la recherche, mais des fonctions individuelles telles que plan, cylindre, etc. et trouvez ainsi tous les composants qui contiennent ces fonctions. La disposition géométrique des fonctions entre elles est également prise en compte pour la recherche.[64]

Déroulement à l'exemple de PARTdataManager

  1. Chargez la pièce à rechercher dans la vue des pièces [Part view] (ou également dans le système de CAO [voir Section 2.6.13, «  Recherche partielle  » ]) et appelez ensuite la recherche partielle [Partial search].

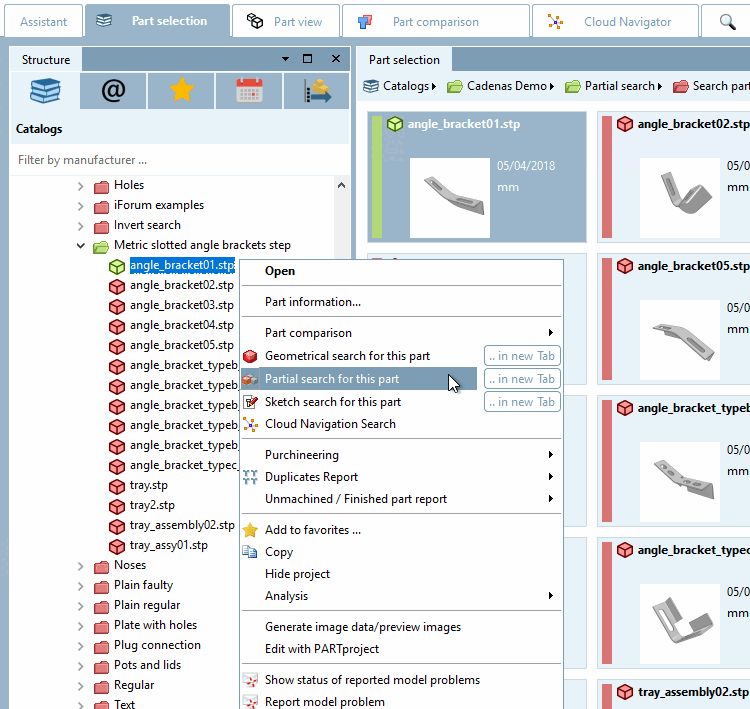

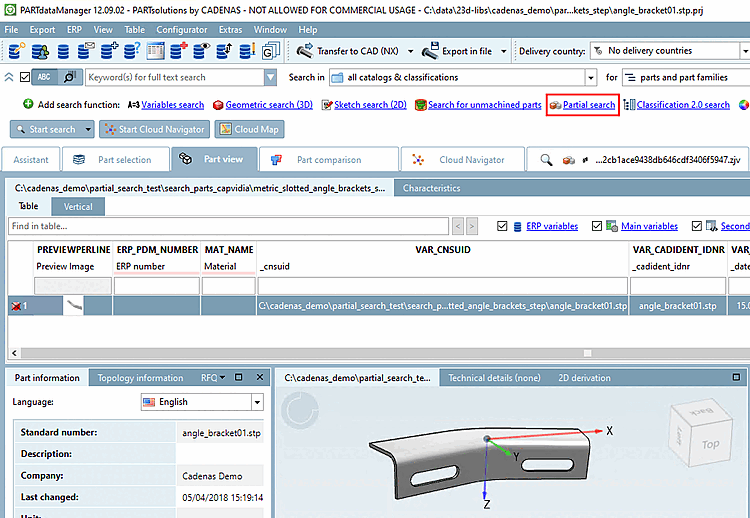

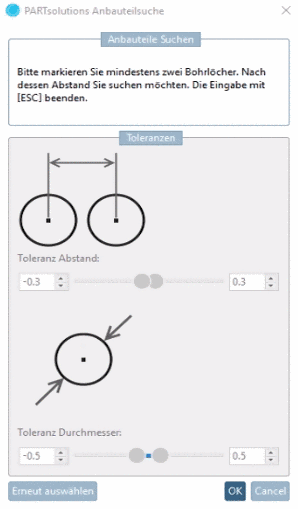

    Appeler la recherche partielle [Partial search]

    Appeler la recherche partielle [Partial search]

    Vous pouvez également trouver la commande d'appel dans l'arborescence d'index de chaque pièce dans le menu contextuel.

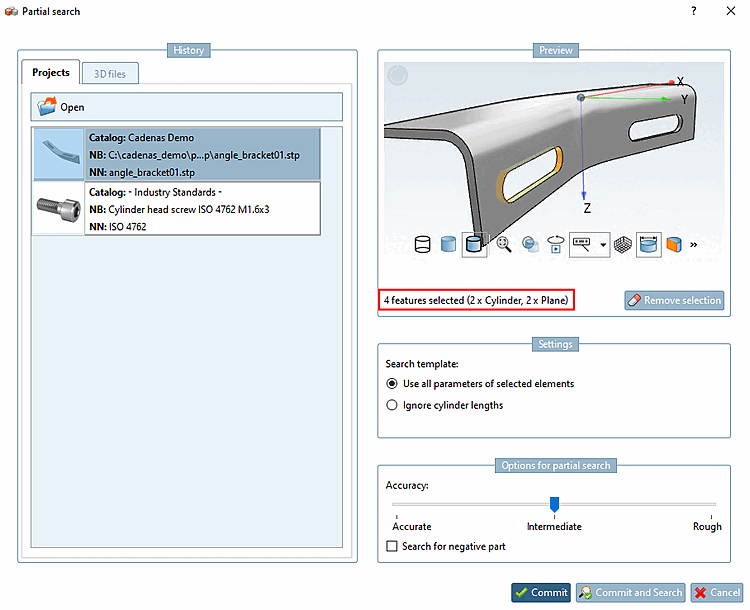

    -> La boîte de dialogue correspondante s'ouvre et la pièce concernée s'affiche dans l' aperçu [Preview].

  2. Sélectionne une ou plusieurs fonctions d'un simple clic de souris. La désélection s'effectue par un nouveau simple clic.

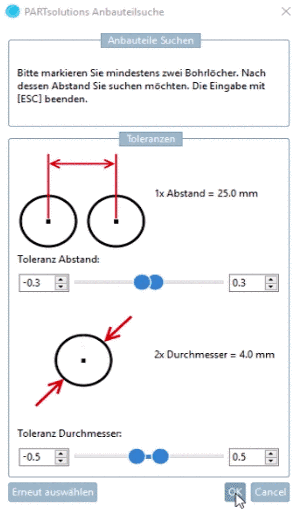

    4 caractéristiques sélectionné

    4 caractéristiques sélectionné

    Le nombre de fonctions sélectionnées est affiché sous l'image d'aperçu. En cliquant sur Supprimer la sélection [Remove selection], toutes les fonctions sélectionnées peuvent être supprimées.

    [Remarque]Remarque

    Les fonctions du même type (plan, cylindre, etc.) sont toujours comparées entre elles. Ce faisant, il convient de sélectionner autant que possible des objets marquants ou spéciaux, car une simple surface carrée, par exemple, peut être trouvée presque partout et élargit inutilement l'espace de recherche.

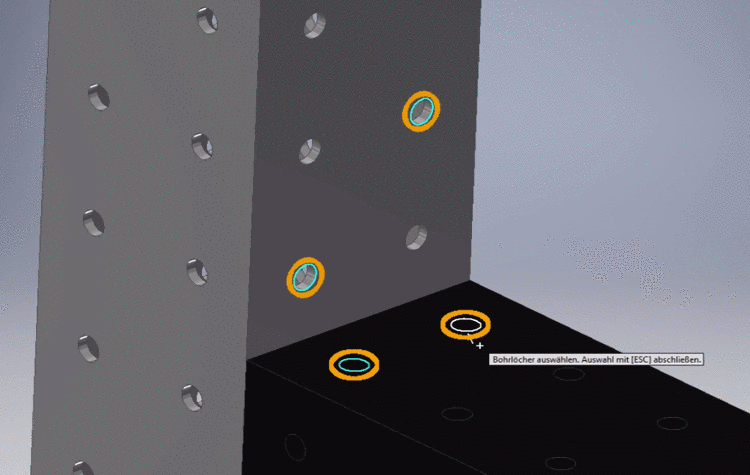

    Dans cet exemple, 4 fonctions sont sélectionnées, 2 cylindres et 2 plans.

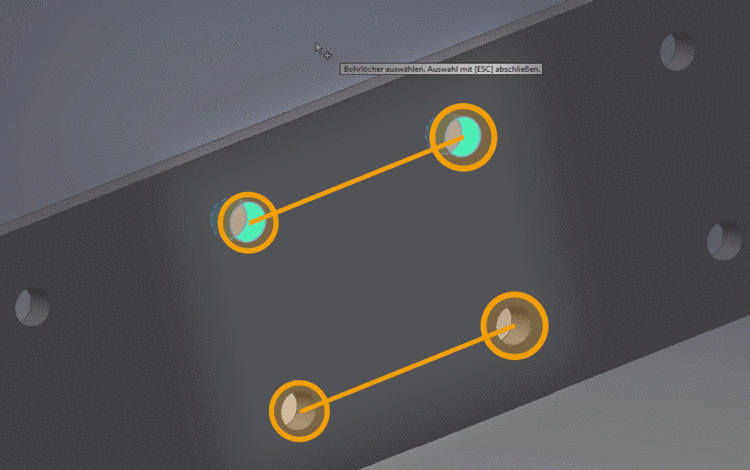

    -> Les fonctionnalités sélectionnées sont mises en évidence par des couleurs.

    [Remarque]Remarque

    Si aucune sélection n'est effectuée, toutes les caractéristiques sont utilisées pour le calcul, ce qui peut entraîner une augmentation considérable (exponentielle) du temps de recherche.

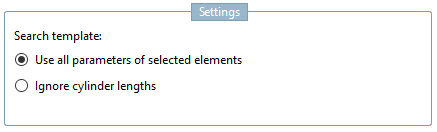

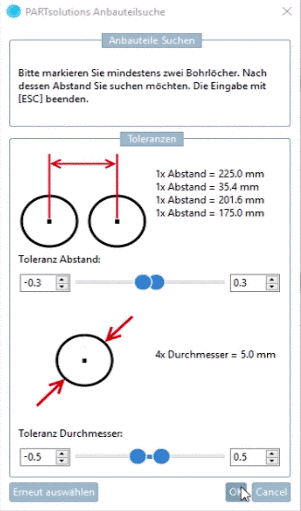

    Paramètres [Settings] du modèle de recherche [Search template]:

    • Utiliser tous les paramètres des éléments sélectionnés [Use all parameters of selected elements]: Défaut

    • Ignorer les longueurs de cylindre [Ignore cylinder lengths]: Si l'on cherche par exemple une contrepartie adaptée à un trou ou à une broche, il peut être avantageux de ne pas inclure l'attribut "longueur" pour la recherche. Dans un tel cas, utilisez le modèle de recherche Ignorer les longueurs de cylindre [Ignore cylinder lengths].

      Voir aussi Section 3.1.6.4.10.5.7, «  Recherche partielle: ignorer la longueur des cylindres  ».

    Options de recherche partielle [Options for partial search]:

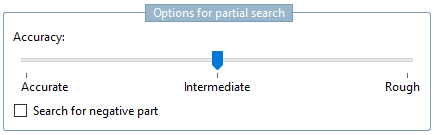

    • Précision [Accuracy]: la précision [Accuracy] permet de contrôler s'il peut y avoir un écart entre la pièce trouvée et la pièce recherchée, ou quelle peut en être l'ampleur. La précision est un mélange de taille et de forme.

      [Remarque]Remarque

      Ce paramètre a une influence considérable sur la vitesse de recherche. La vitesse de recherche est la plus élevée pour la précision [Accurate] et la plus faible pour la grossièreté [Rough].

      Avec le réglage grossier [Rough], vous ne perdez pas de résultats. Il est possible que vous trouviez des pièces utilisables même avec le réglage grossier [Rough].

    • Partie négative [Negative part]:

      Si la case est cochée, les pièces négatives sont recherchées. Par exemple, si un cylindre intérieur est sélectionné, un cylindre extérieur sera recherché. On peut ainsi trouver par exemple un boulon qui s'insère dans un trou.

      exemple :

      Voir aussi Section 3.1.6.4.10.5.4, «  Recherche partielle: recherche de pièces négatives  ».

  3. Cliquez sur Appliquer [Commit].

    Reprendre [Commit]

    Accepte toutes les modifications et ferme la boîte de dialogue.

    Lancez ensuite la recherche partielle [Partial search] en utilisant Démarrer la recherche [Start search].

    Reprendre et rechercher [Commit and Search]

    Ferme la boîte de dialogue et démarre immédiatement la recherche partielle [Partial search].

    Annuler [Cancel]

    Ferme la boîte de dialogue et n'accepte aucune modification.

    -> La vue revient à la vue des pièces [Part view].

    -> La recherche partielle [Partial search] est activée et une petite image d'aperçu s'affiche. En cliquant sur le lien, vous pouvez à tout moment rouvrir la boîte de dialogue des paramètres.

  4. Cliquez sur Démarrer la recherche [Start search].

    -> Toutes les pièces contenant les fonctions sélectionnées seront trouvées.

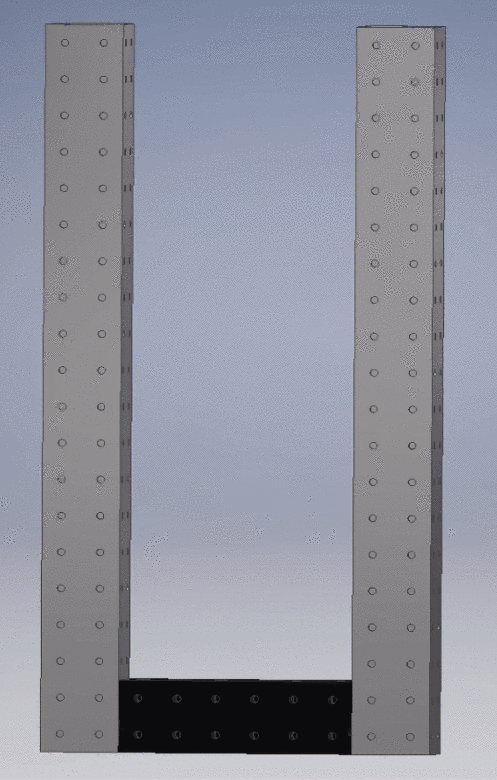

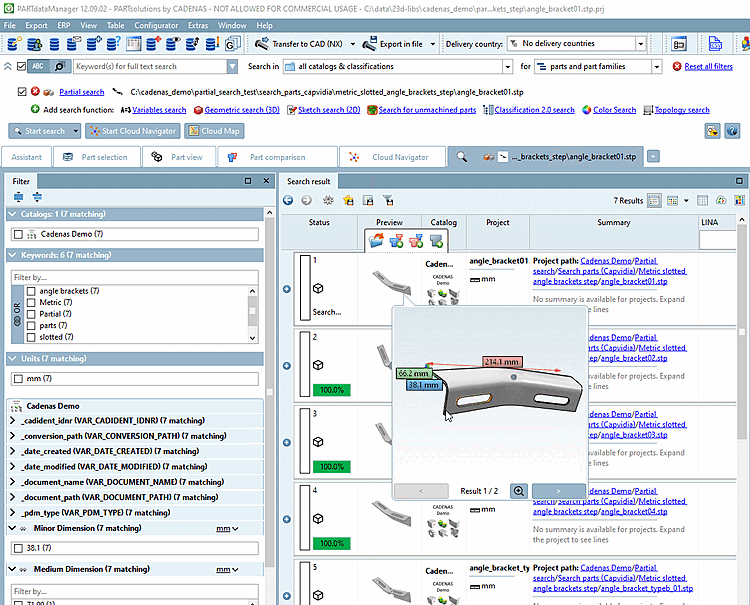

    Résultat

    Résultat

  5. Ouvrez l'info-bulle 3D pour les pièces de résultat concernées.

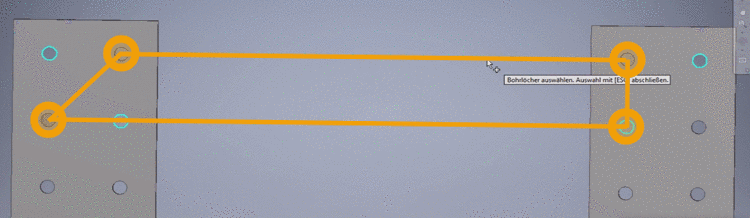

    Vous pouvez voir ici quelles fonctionnalités ont été trouvées. Celles-ci sont marquées en couleur.

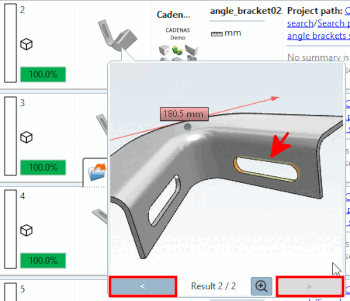

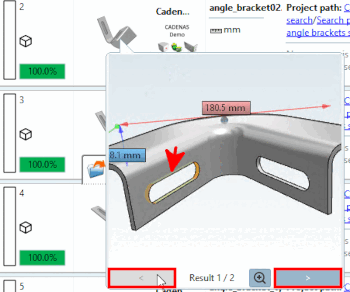

    S'il y a plusieurs occurrences de fonctions dans le même résultat, des touches fléchées s'affichent pour vous permettre de cliquer sur ces occurrences l'une après l'autre.

    Si l'on ouvre la pièce dans la vue des pièces [Part view] à partir des résultats de la recherche, le premier groupe de fonctions trouvé est sélectionné.



[64] Pour les paramètres administratifs, voir Section 1.3.3.6.6.16, «  Index de recherche géographique pour la recherche partielle  » in PARTsolutions Administration - Manuel .
