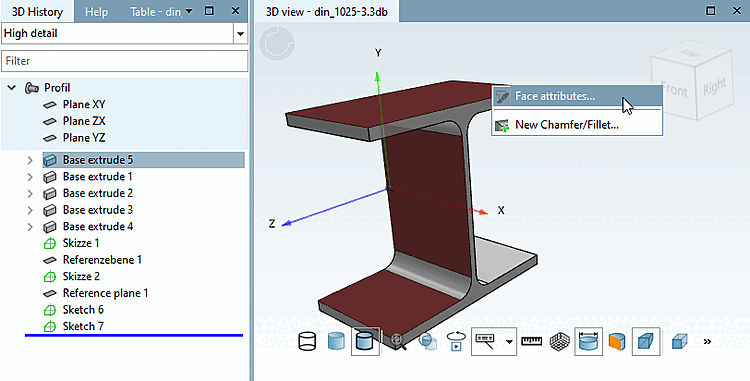

Dans la vue 3D [3D view], sélectionnez trois surfaces qui doivent recevoir l'attribut en maintenant la touche Ctrl enfoncée, puis cliquez sur la commande Attributs de surface.... [Face attributes...]

-> La fenêtre d'ancrage Attributs de surface [Face attributes] s'ouvre.

Cliquez sur l’icône .

-> La boîte de dialogue Attributs de surface [Face attributes] s'ouvre.

Sélectionner l'attribut souhaité et confirmer avec Ok. Voici un exemple : SYS_FaceAttributeColor (Class for colored faces)

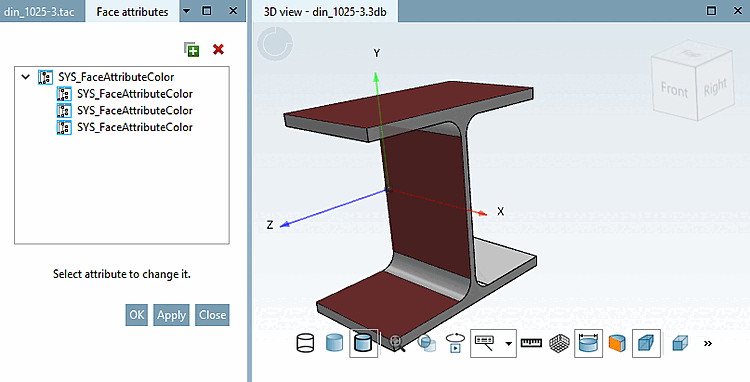

Comme une sélection multiple a été effectuée au début, une structure arborescente s'affiche maintenant avec l'élément parent et les éléments enfants. Il est désormais possible de modifier chaque enfant individuellement ou de les modifier tous ensemble à l'aide de l'élément parent.

Sélectionner l'élément parent.

-> Les options de réglage respectives sont maintenant affichées (ici le champ Couleur de la surface [Color of face] ).

Sélectionnez la couleur souhaitée. Les valeurs des couleurs sont calculées et saisies automatiquement. Confirmez en cliquant sur Ok.

Vous pouvez maintenant confirmer vos paramètres en cliquant sur Ok ou Appliquer [Apply]. Dans le premier cas, l'attribut est appliqué et la boîte de dialogue se ferme, dans le second, l'attribut est appliqué et la boîte de dialogue reste ouverte pour d'autres modifications.

Dans l'exemple, nous optons pour Appliquer [Apply].

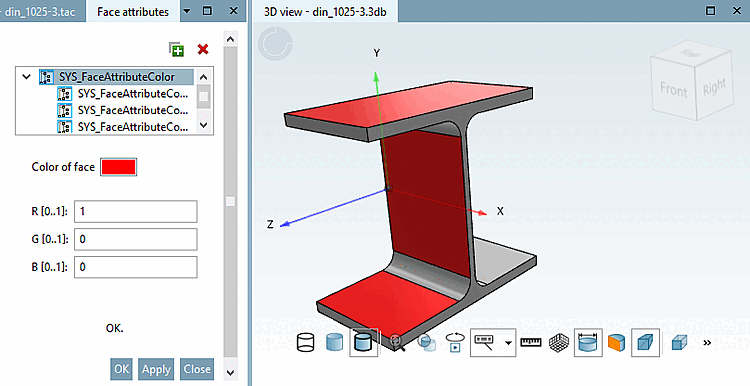

-> Toutes les surfaces sélectionnées auparavant sont maintenant colorées selon la couleur choisie.

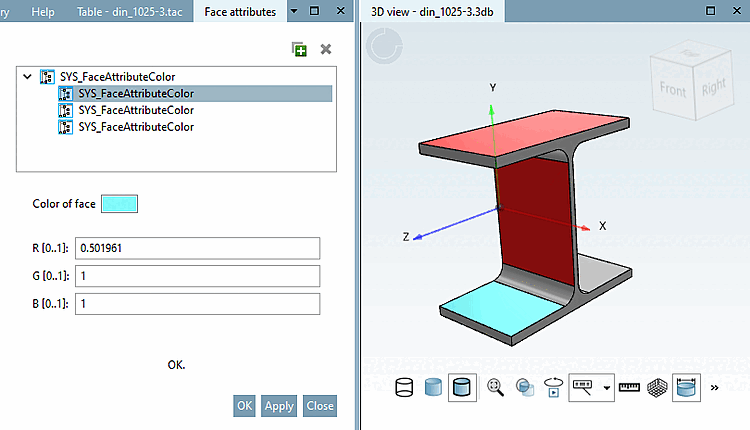

Sélectionnez un élément enfant et attribuez-lui une autre couleur.

Sélectionnez l’élément parent et cliquez sur Cliquez sur l’icône Supprimer . (Dans le cas d’une structure arborescente, la suppression n’est possible que sur le parent possible.)

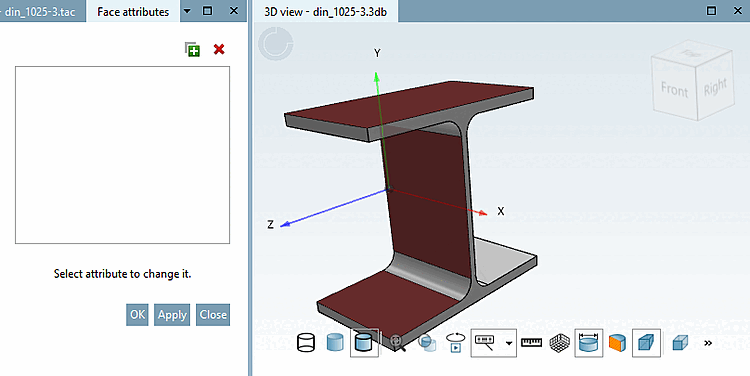

-> Tous les attributs sont supprimés.

Confirmez en cliquant sur Ok ou Appliquer [Apply].
