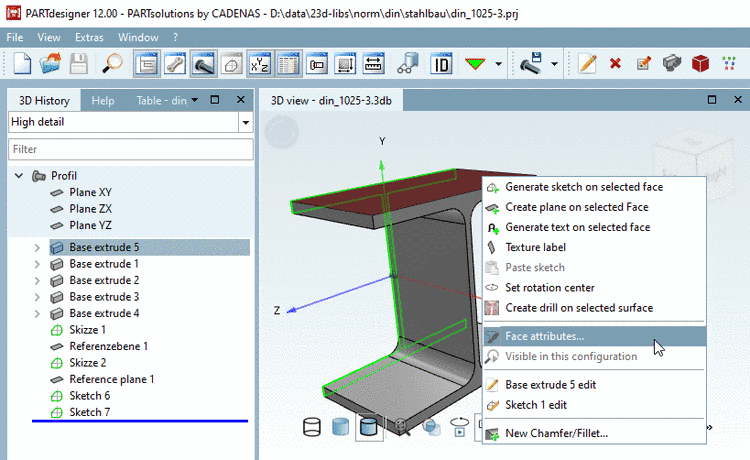

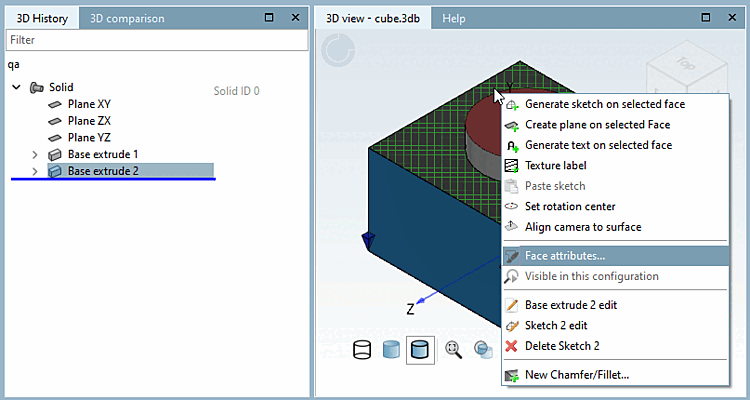

Appel: Sélectionnez une surface (ou plusieurs en maintenant la touche Ctrl enfoncée) et cliquez sur la commande Attributs de surface.... [Face attributes...] du menu contextuel.

-> La fenêtre d'ancrage Attributs de surface [Face attributes] s'ouvre.

Nouvelle sélection: Les surfaces peuvent être sélectionnées/désélectionnées à tout moment pendant que la fenêtre d'ancrage Attributs de surface [Face attributes] est active.

Pour ajouter de nouveaux attributs : Sélectionnez la zone souhaitée (ou même plusieurs avec Ctrl) et cliquez sur .

-> La boîte de dialogue Ajouter un attribut [Add attribute] s'ouvre.

Sélectionnez l'attribut souhaité et confirmez en cliquant sur Ok.

-> La boîte de dialogue correspondante s'affiche. Voir ci-dessous.

Suppression d'attributs: sélectionnez la surface souhaitée (ou plusieurs).

-> Si des attributs existent, ils sont affichés dans la fenêtre d'ancrage Attributs de surface [Face attributes].

Sélectionnez l’attribut souhaité et Cliquez sur .

Si une arborescence est affichée, il convient de noter que la suppression n'est possible qu'au niveau de l'élément parent.

Sélection d'une seule surface: si une surface sélectionnée contient déjà des attributs, ceux-ci sont directement affichés dans la fenêtre d'ancrage Attributs de surface [Face attributes].

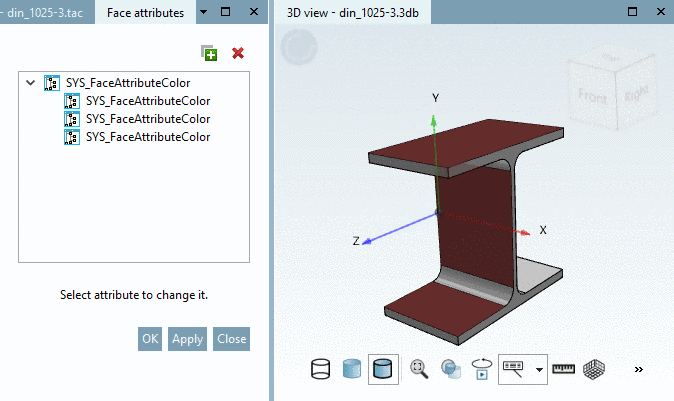

Sélection multiple: vous l'effectuez en maintenant la touche Ctrl enfoncée.

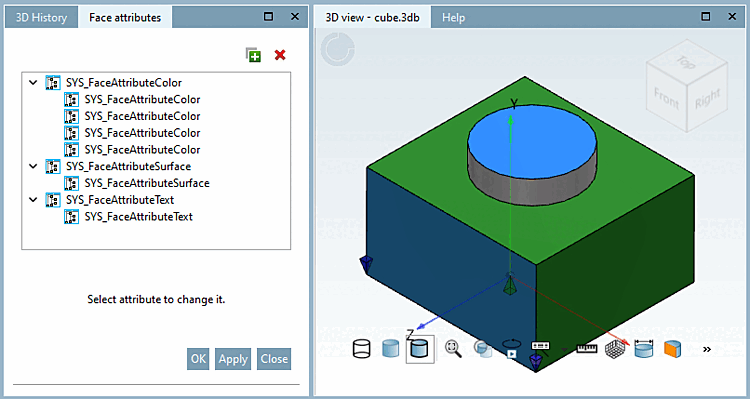

Dans la fenêtre d'ancrage Attributs de surface [Face attributes], tous les attributs trouvés sur l'une des surfaces sélectionnées sont alors immédiatement affichés.

En outre, l'affichage se fait sous la forme d'une arborescence avec un élément parent et des éléments enfants. Il est désormais possible de modifier individuellement chaque enfant ou de les modifier tous ensemble à l'aide de l'élément parent.

Enregistrer les modifications:

La modification d'un attribut n'est enregistrée qu'en cliquant sur Appliquer [Apply] ou Ok.

Attribut au niveau de l'élément de construction en combinaison avec l'attribut de surface

Dans PARTproject, la couleur [Color] et la texture [Texture] peuvent être définies pour l'ensemble de la pièce.

Couleur [Color] et texture [Texture] dans PARTproject

Celles-ci sont également affichées dans PARTdesigner. De plus, certaines surfaces peuvent être colorées différemment.

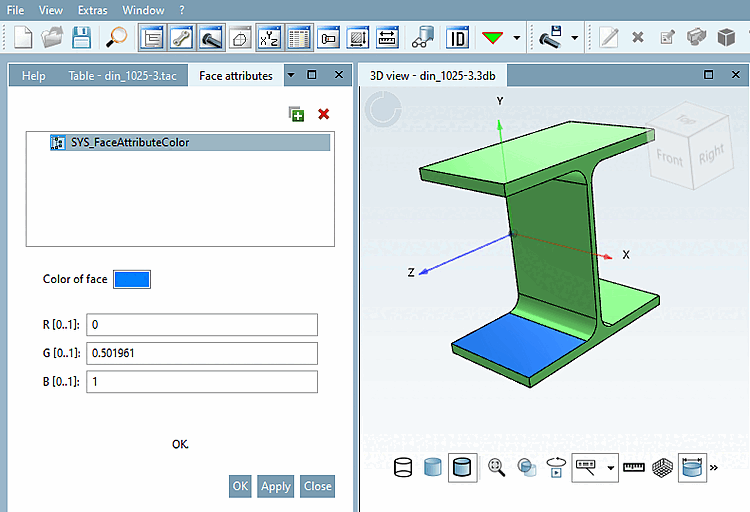

Pièce entière colorée en vert (PARTproject), surface individuelle colorée en plus en bleu (PARTdesigner -> Attributs de surface [Face attributes] )
