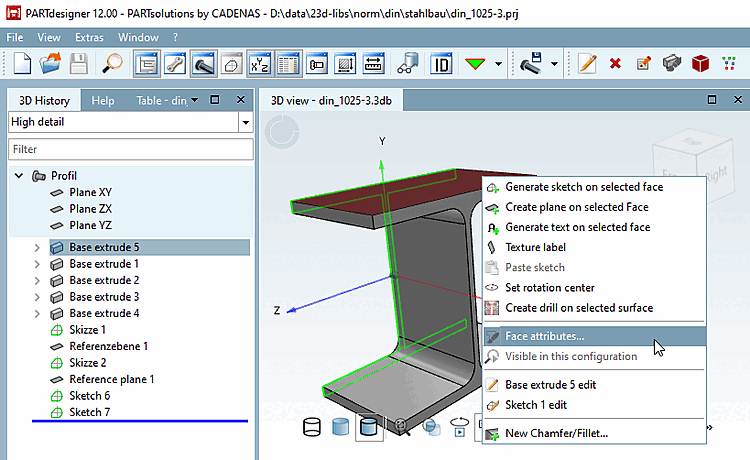

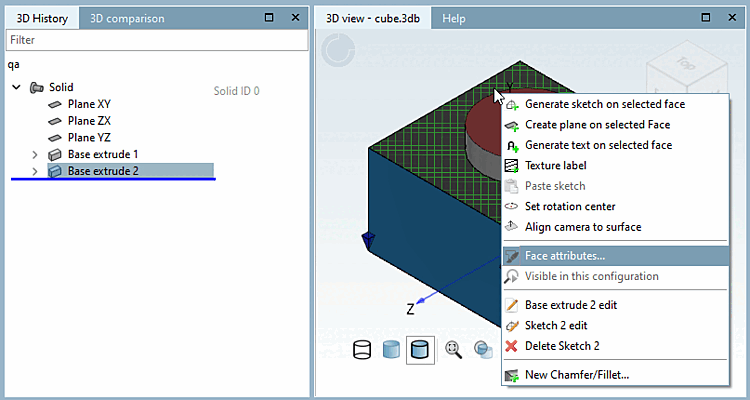

Chiamata: selezionare un'area (o più aree tenendo premuto il tasto Ctrl) e fare clic sul comando del menu contestuale Area attributi.... [Face attributes...]

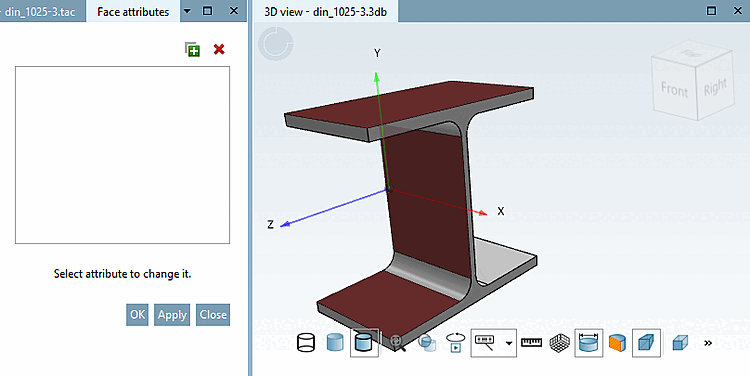

-> Si apre la finestra di aggancio degli attributi dell'area [Face attributes].

Nuova selezione: le aree possono essere selezionate/deselezionate in qualsiasi momento mentre è attiva la finestra di aggancio degli attributi delle aree [Face attributes].

Per aggiungere nuovi attributi: Selezionare l'area desiderata (o anche più con tenuto premuto Ctrl) e fare clic su .

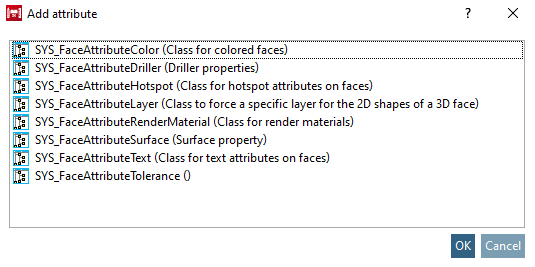

-> Si apre la finestra di dialogo Aggiungi attributo [Add attribute].

Selezionare l'attributo desiderato e confermare con OK.

-> Viene visualizzata la finestra di dialogo corrispondente, vedi sotto.

Eliminazione degli attributi: selezionare l'area (o più aree) desiderata.

-> Se gli attributi sono disponibili, vengono visualizzati nella finestra di aggancio degli attributi dell'area [Face attributes].

Seleziona l'attributo desiderato e Clicca su .

Se viene visualizzata una struttura ad albero, si noti che la cancellazione è possibile solo al livello dell'elemento padre.

Selezione di una singola area: se un'area selezionata contiene già degli attributi, questi vengono visualizzati direttamente nella finestra di aggancio degli attributi dell'area [Face attributes].

Selezione multipla: si esegue tenendo premuto il tasto Ctrl.

Tutti gli attributi trovati su una qualsiasi delle aree selezionate vengono immediatamente visualizzati nella finestra di aggancio degli attributi dell'area [Face attributes].

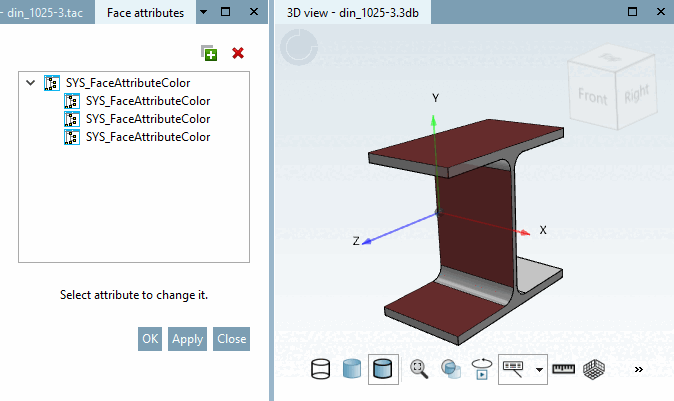

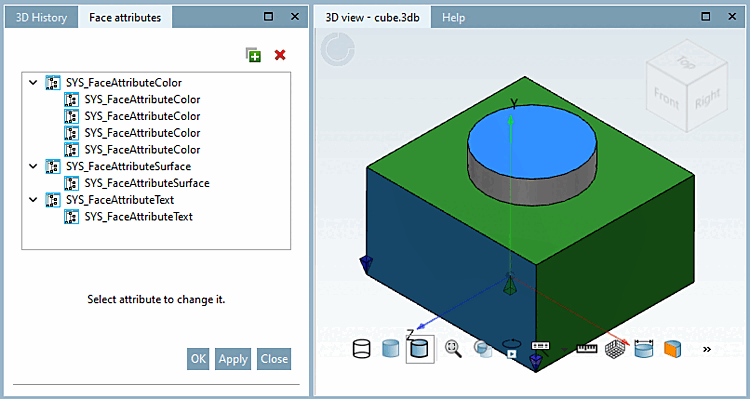

La visualizzazione assume anche la forma di una struttura ad albero con elementi padre e figli. Ciascun figlio può essere modificato singolarmente o tutti insieme utilizzando l'elemento genitore.

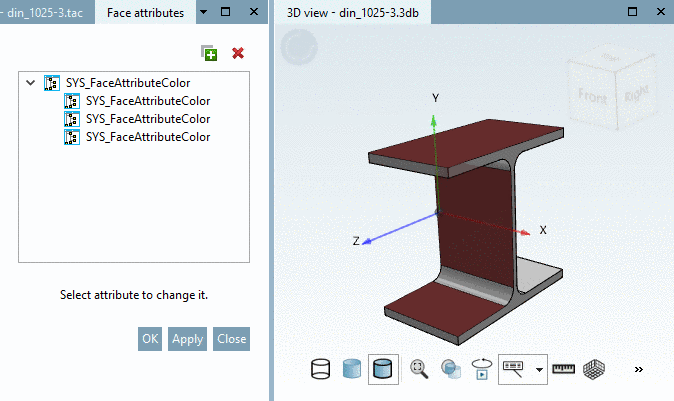

Figura 7.388.

Salvataggio delle modifiche:

La modifica di un attributo viene salvata solo facendo clic su Applica [Apply] o Ok.

Attributo a livello di componente in combinazione con l'attributo di area

In PARTproject è possibile impostare il colore [Color] e la texture [Texture] per l'intero componente.

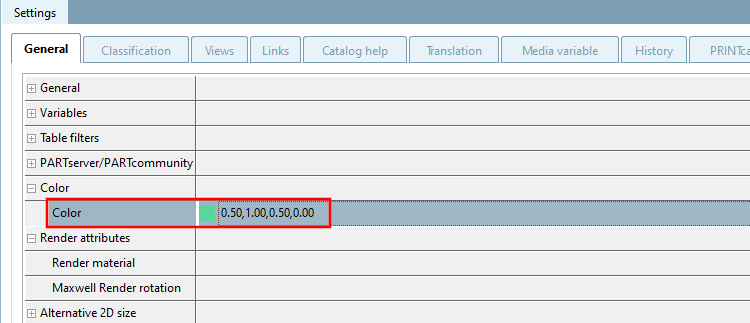

Figura 7.389.  Colore [Color] e texture [Texture] in PARTproject

Questi vengono visualizzati anche nel PARTdesigner. Le singole aree possono anche essere colorate in modo diverso.

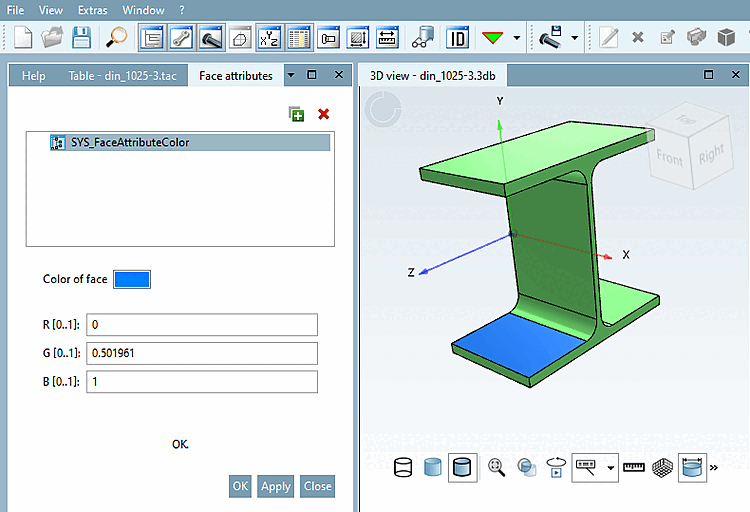

Figura 7.390. L'intera parte è colorata in verde (PARTproject), le singole superfici sono colorate in blu (PARTdesigner -> attributi superficie [Face attributes] ).
