Dans la construction d'armoires électriques, les points de montage simples ne sont souvent pas suffisants. On utilise souvent des zones de montage unidimensionnelles ou bidimensionnelles entières sur lesquelles les éléments de montage peuvent être déplacés relativement librement. La classe [CNS_CP|4|6] sert à cela, comme dans le cas de points de montage simples. Dans ce cas, le point d'attache définit l'origine d'un système de coordonnées à 2 dimensions, l'axe Z étant perpendiculaire au plan de montage et son axe X/Y définissant le système de coordonnées local à 2 dimensions (typiquement appelé système U-V). Comme la même classe que celle des points de montage est utilisée, les points de montage sont relativement faciles à convertir en d'autres types.

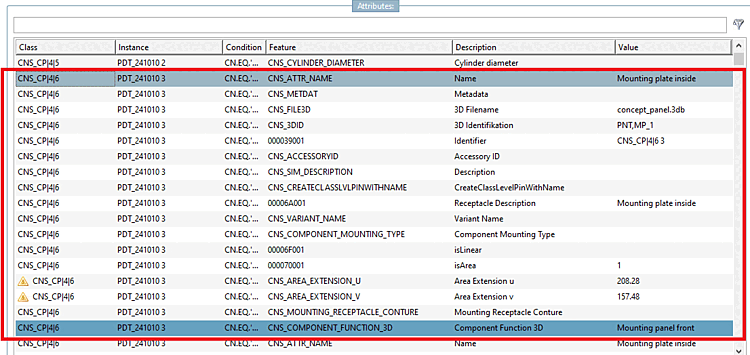

Ces attributs définissent le type ou l'étendue de la ligne ou de la surface de montage. Dans certains cas spéciaux, il peut également être nécessaire de définir une géométrie générale pour les surfaces de montage via l'attribut Mounting Receptacle Conture. Le schéma suit celui décrit sous Section 5.12.11.8.2, « Définition des outlines / contours ».
