5.9.2.1.13.  Formats d'exportation supplémentaires

Sous Formats d'exportation supplémentaires [Additional export formats], des fichiers supplémentaires (formats d'exportation) peuvent être mis à disposition pour l'exportation (par ex. Revit [RFA = Revit Family Tables], DXF avec des couches d'outils spéciales).[31]

Exemple : Exportation dans PARTsolutions

Exemple : Exportation dans PARTsolutions

Des fichiers supplémentaires peuvent être utilisés pour l’ensemble projet, mais aussi par ligne ou valeur de plage de valeurs en spécifiant un espace réservé sous la forme $VARIABLENAME. Devient.

La procédure de création des entrées nécessaires est décrite ci-dessous.

  1. Placez les fichiers d'exportation nécessaires dans le répertoire du projet.

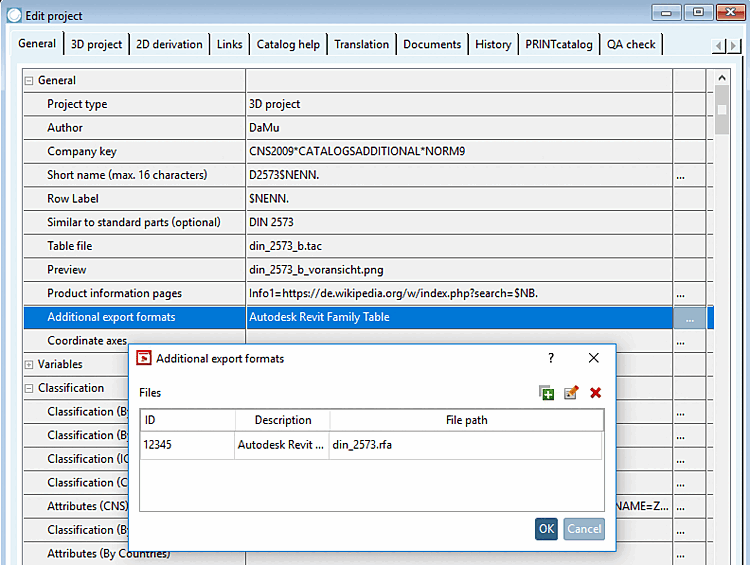

  2. Ouvrez la boîte de dialogue en cliquant sur ... la boîte de dialogue correspondante.

  3. Lier en cliquant sur l’icône les fichiers d’exportation souhaités. Avec et peuvent être modifiés et supprimés.

    • ID: Le nom de fichier utilisé en interne (internal name), avec lequel le fichier est nommé lors de l'exportation.

      Exemples :

      satfile2016
      rfafile2016
      dwgfile_left_view
      etc.

    • Description: Le nom d'affichage dans le menu d'exportation [Export] du PARTdataManager (display name)

    • Nom de fichier [File name]: En cliquant sur ... l'explorateur s'ouvre dans le répertoire du projet pour sélectionner le fichier souhaité.

      exemple :

      part.rfa

      ou modifié avec variable

      part/%NAME..rfa

  4. Confirmez en cliquant sur OK.

  5. Mettre à jour l'index.

  6. Vérifier le résultat dans PARTdataManager.

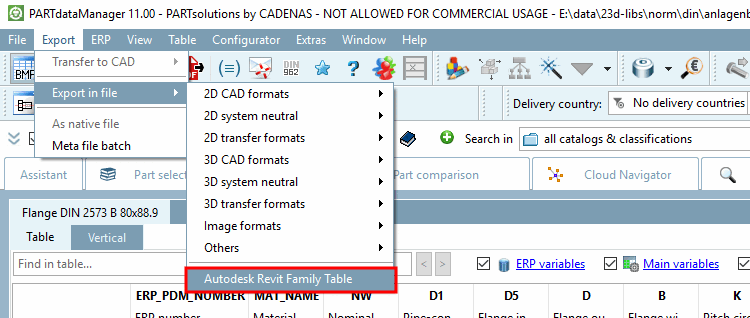

    Exemple : Exportation dans PARTsolutions

    Exemple : Exportation dans PARTsolutions

    Dans PARTcommunity, le résultat se présente par exemple comme suit.

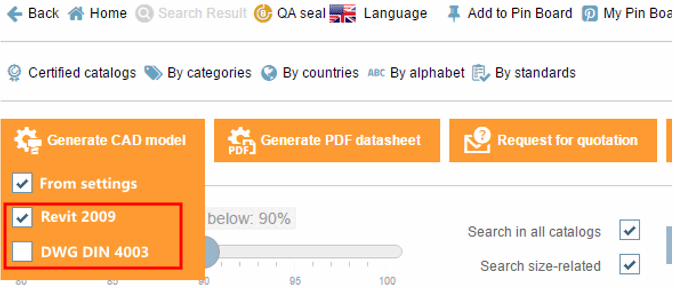

    Exemple : Exportation dans PARTcommunity

    Exemple : Exportation dans PARTcommunity




[31] Lors d'une importation avec Q&S Importer, les entrées nécessaires sont créées automatiquement. Vous trouverez des informations sur Quick & Simple sous Section 5.13, « Créer des catalogues - Quick & Simple  ».
