Démarrer Teamcenter/NX.

Click File -> New -> Item.

Remarque Pour ce test, utiliser un assemblage fourni par le client.

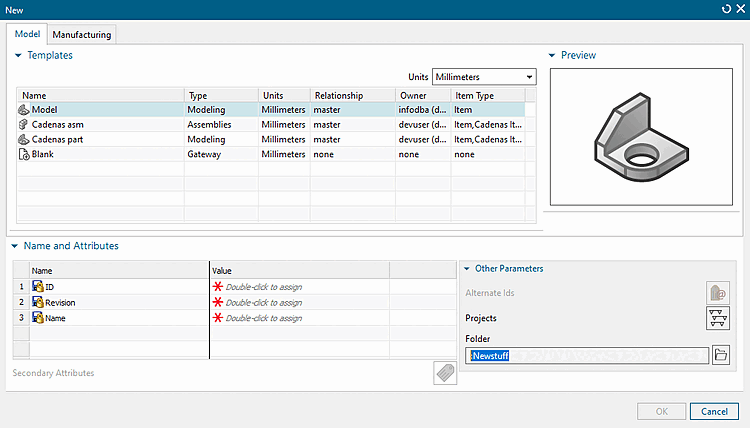

Dans le nouveau dialogue, sur l'onglet Modèle, sous Modèles, sélectionnez un modèle simple (dans cet exemple "Modèle").

NX > Model tabbed page

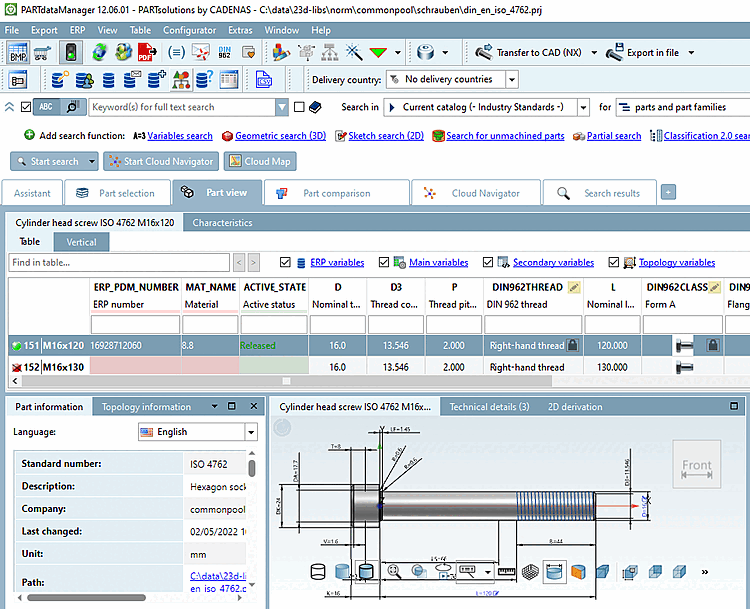

Démarrer PARTdataManager ou 3DFind.it.

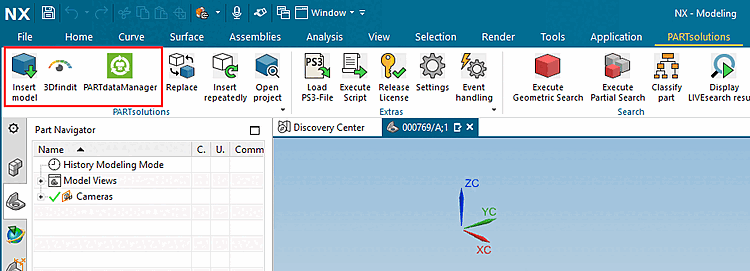

3Dfindit dans NX

Sélectionner la pièce et cliquer sur Transfer to CAD.

Transfert vers la CAO

-> La vue bascule vers NX.

Placez la pièce dans NX.

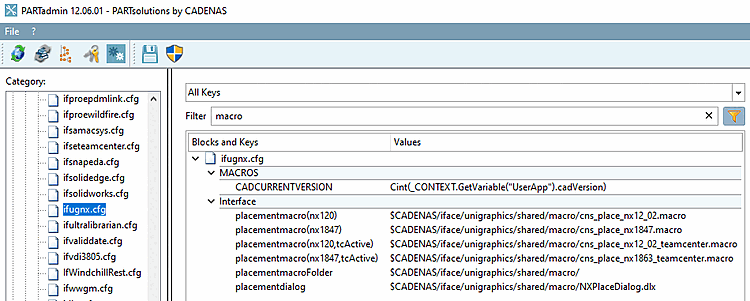

Remarque Pour un placement correct, les macros sont nécessaires. Les macros sont stockées sous $CADENAS/iface/unigraphics/shared/macro et doivent être énoncées dans ifugnx.cfg -> Bloc [Interface]. Si des problèmes surviennent, un ajustement avec des macros spéciales dépendantes de la version est éventuellement nécessaire dans les environnements des clients. Clés "placementmacro"

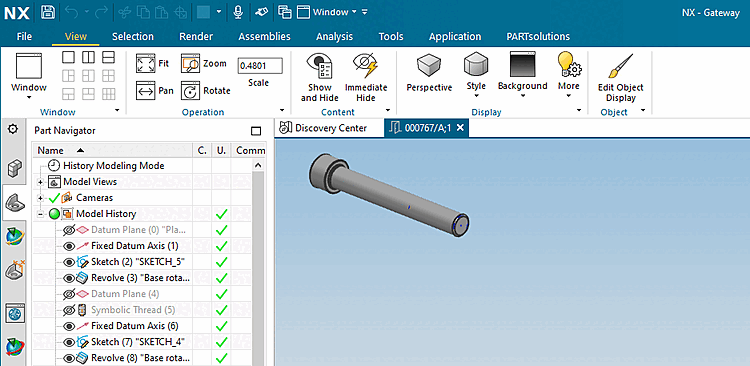

Document en CAO

Si la pièce est correctement placée mais pas visible dans la vue 3D, ouvrez les paramètres de la couche avec Ctrl+L et activez la couche 27 (les assemblages sont placés sur la couche 27 et celle-ci n'est pas visible par défaut).

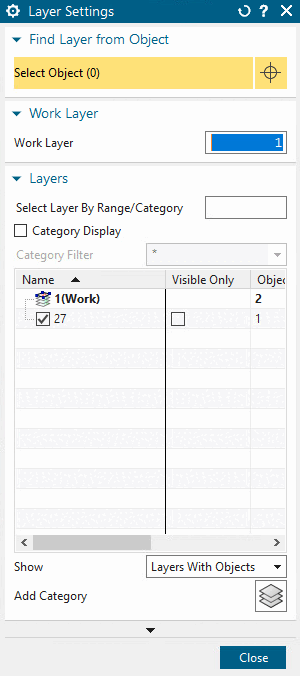

Paramètres de la couche

Passer à Teamcenter.

Rechercher l' ID de l'article.

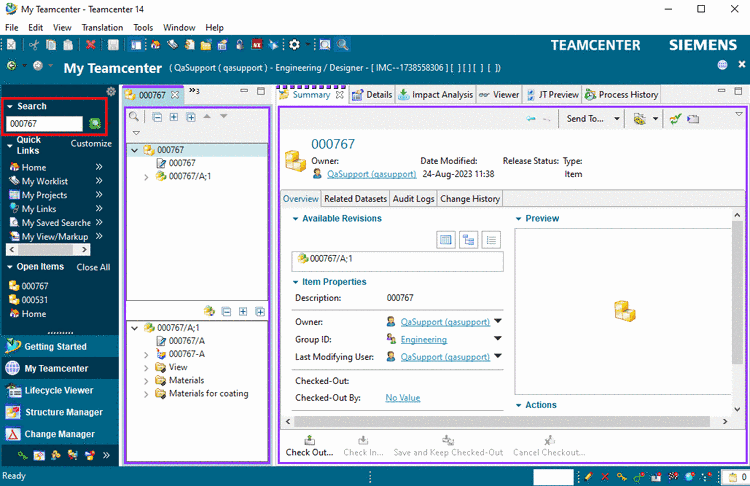

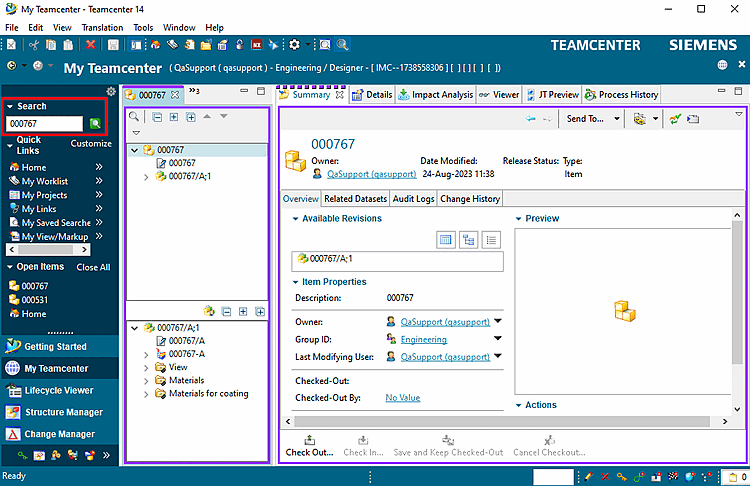

Mon Teamcenter

Vérifier si le document est sauvegardé dans Teamcenter.^[61] et s'il est ajouté dans PLMTABLE2.

Ouvrir PLMTABLE2 dans PARTlinkmanager via le menu Outils -> Base de données -> Editer des tables supplémentaires.

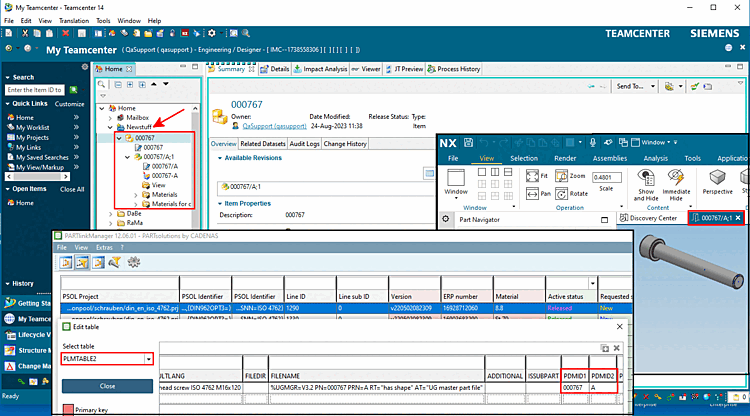

Document dans Teamcenter
