Le point d'attache doit être dirigé vers un plan de référence Revit (orientation de l'axe Z). Le placement exact (intersection de trois plans de référence dans le Revit Family Template) est défini dans la configuration de l'interface.

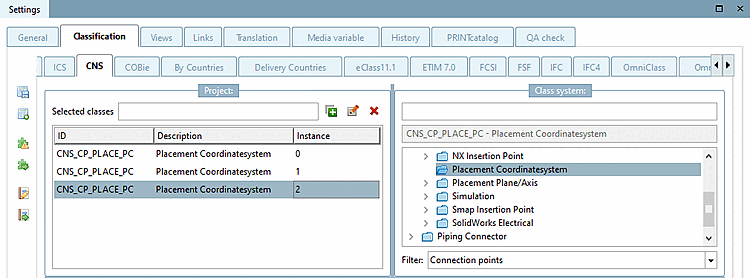

Pour pouvoir placer un composant / assemblage dans Revit, il faut créer un point d'attache eCATALOGsolutions avec l'orientation correspondante dans la géométrie du projet à une position déterminée dans la famille et le publier via Classification CNS -> Classe Placement Coordinatesystem (CNS_CP). Voir Section 3.5.4.2.2.4, « Classer le point d'attache de placement ».

Pour les variantes géométriques, le point d'attache doit conserver une position / orientation fixe.

Dans le cas de fichiers 3db indépendants (pour différentes variantes de LOG), le point d'attache doit se trouver à la même position - logique - dans la géométrie / l'assemblage.

Pour les assemblages, il est important que la pièce qui contient le point d'attache de placement soit toujours présente.

Pour les assemblages, le point d'attache de placement ne doit pas se trouver dans la "pièce de départ fictive", car celle-ci n'est normalement pas exportée vers la CAO (boîte de dialogue Propriétés de la pièce [Part properties] -> Ne pas exporter [No export] ) et n'est donc pas disponible pour l'assemblage.

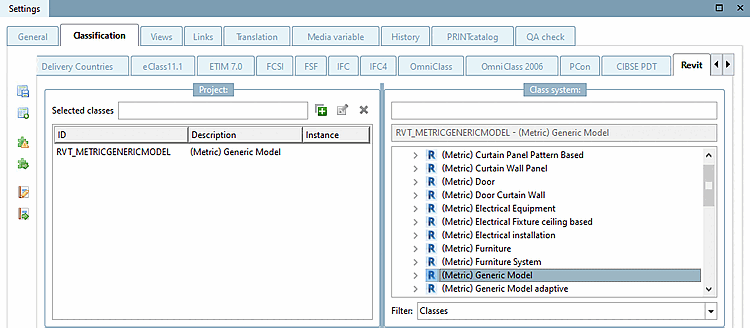

Il n'est permis d'attribuer qu'UN seul Family Template par projet eCATALOGsolutions et qu'UN seul point de placement par 3DB (en cas de changement de 3dbs dans un projet).

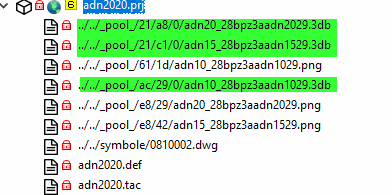

Si plusieurs fichiers 3db doivent être attribués à un projet, assurez-vous qu'il n'y a pas plus d'attributions "CNS_CP" que de fichiers 3db.
