Cette classe décrit des surfaces planes et rectangulaires pour lesquelles certaines restrictions s'appliquent lors du placement ou de la mise en place de l'appareil (par ex. création de trous).

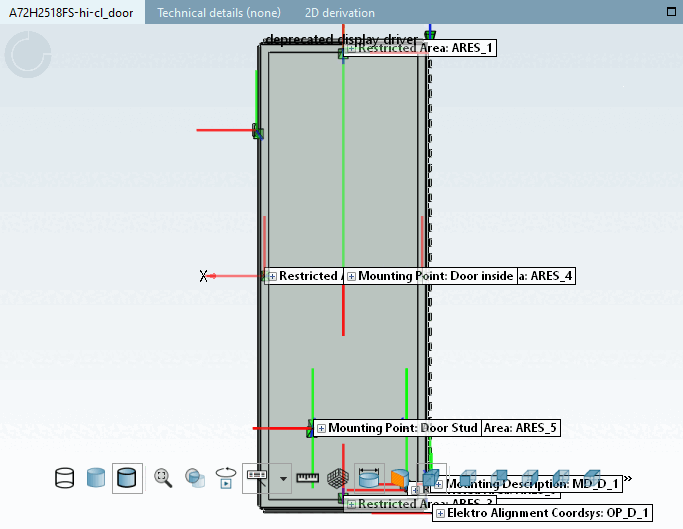

Porte de l'armoire électrique avec 4 surfaces de blocage

Comme pour les autres classifications CP planes, le système de coordonnées local en 2 dimensions est donné par le point d'attache (cf. Section 5.12.11.8.2, « Définition des outlines / contours »). En particulier, les axes X et Y définissent l'orientation de la surface de blocage dans l'espace.

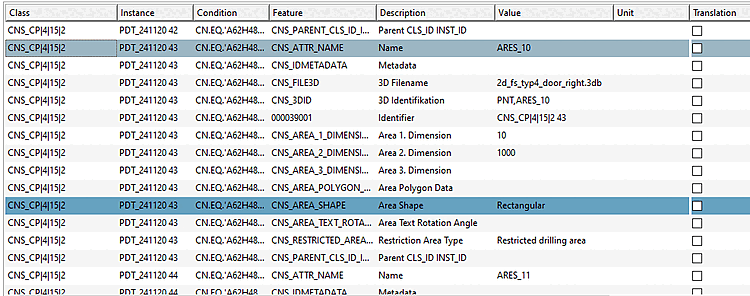

Classification d'une surface de blocage de forage rectangulaire d'une largeur de 10 mm et d'une hauteur de 1000 mm. Notez que la géométrie est déterminée de manière analogue à Section 5.12.11.8.2, « Définition des outlines / contours ».

En général, la forme de la surface est définie de la même manière que dans les chapitres précédents. L'attribut "Restriction Area Type" permet dans ce cas les valeurs suivantes :

Cette classe permet de prédéfinir, surtout dans le domaine des armoires électriques, des propriétés de modèles qui sont très fortement personnalisables. L'illustration suivante montre une exportation EPLAN d'une porte avec 5 surfaces de blocage (5 x surface de blocage de perçage). Ceci est nécessaire, car des perçages dans ces zones détruiraient soit le joint en caoutchouc, soit la serrure de la porte.

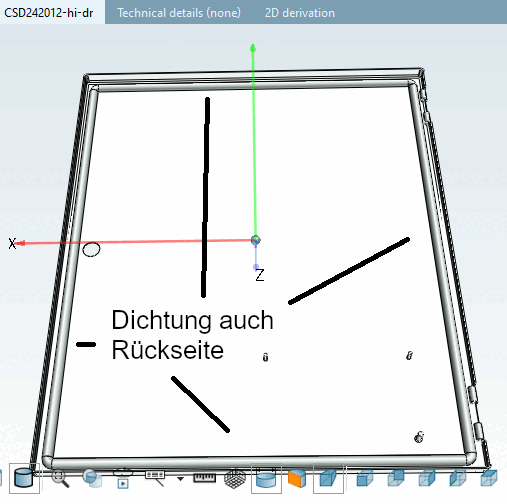

Une porte avec un joint en caoutchouc est une application typique des surfaces de blocage.

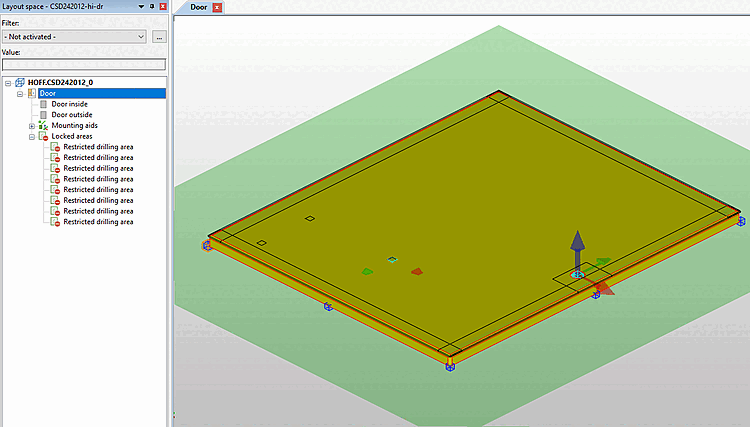

Surfaces de blocage dans EPLAN : la forme encadrante des surfaces de blocage résulte du fait que le joint en caoutchouc ne doit pas être détruit à l'arrière.
