2.6.7.  Remplacer

Vous trouverez ci-dessous une description de la manière dont vous pouvez remplacer des pièces individuelles de la bibliothèque de pièces standard et de pièces achetées par des pièces alternatives de votre choix.

(Dans l'exemple suivant, seule la longueur d'une vis est modifiée).

  1. Sélectionnez l'objet à remplacer (ou plusieurs) et cliquez sur Remplacer [Replace].

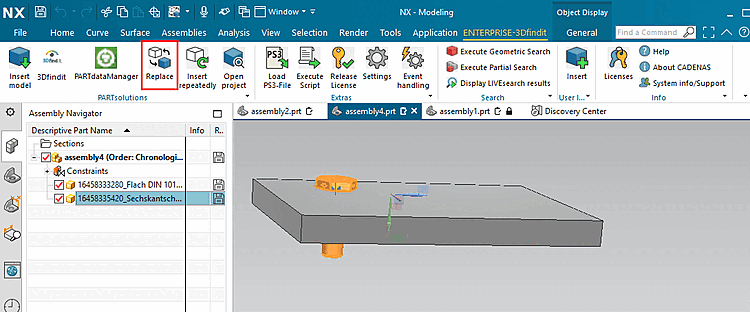

    Illustration exemplaire tirée de NX (en principe identique dans tous les logiciels de CAO)

    Illustration exemplaire tirée de NX (en principe identique dans tous les logiciels de CAO)

    -> La boîte de dialogue d'interrogation Sélectionner le mode de remplacement [Select replacement mode] s'affiche.

    Choisir le mode de remplacement [Select replacement mode]

    Choisir le mode de remplacement [Select replacement mode]

    Si le composant à remplacer fait partie d'un modèle, les possibilités de sélection sont légèrement différentes.

    Choisir le mode de remplacement [Select replacement mode]

    Choisir le mode de remplacement [Select replacement mode]

  2. Choisissez une option :

    • Remplacer les instances sélectionnées [Replace selected instances] (cas standard)

      Toutes les instances du motif [All instances of the pattern] (les motifs sont reconnus. Dans un tel cas, cette option apparaît).

    • Remplacer toutes les instances [Replace all instances]

      Tous les composants et assemblages d'un assemblage sont recherchés, vers le haut et vers le bas.

  3. Confirmez en cliquant sur Sélectionner [Choose].

    -> La boîte de dialogue Ouvrir un projet de composant ? [Open component project?] s'ouvre.

    Ouvrir un projet de composant ? [Open component project?]

    Ouvrir un projet de composant ? [Open component project?]

  4. Choisissez une option :

    • Ouvrir un projet de composant [Open component project]

    • Ne pas ouvrir le projet de composant [Don't open component project]

    Wenn die Anzeige des Dialogs in Zukunft unterbleiben soll, aktivieren Sie Mémoriser ma sélection [Remember my choice].[17]

  5. Confirmez en cliquant sur Sélectionner [Choose].

    -> La boîte de dialogue Sélectionner une application [Choose Application] s'ouvre.

    [Remarque]Remarque

    La demande n'apparaît que si aucune application n'était encore ouverte ou si les deux sont ouvertes.

  6. Choisissez une option :

    • 3Dfind.it Enterprise

    • PARTdataManager

  7. Confirmez en cliquant sur Sélectionner [Choose].

    -> L'application correspondante s'ouvre.

  8. Sélectionnez l'objet qui doit remplacer l'original.

  9. Cliquez sur le bouton correspondant.

    Bouton "Export to CAD" dans 3Dfindit

    Bouton "Export to CAD" dans 3Dfindit

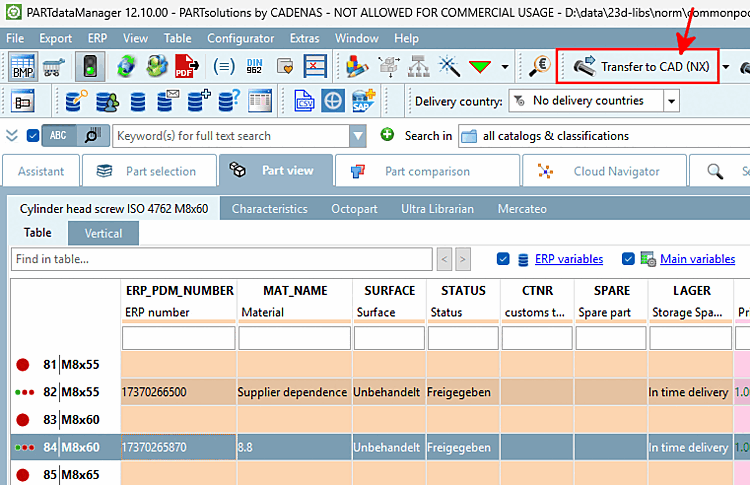

    Bouton "Transférer vers CAO... [Transfer to CAD...]" dans PARTdataManager

    Bouton "Transférer vers CAO... [Transfer to CAD...]" dans PARTdataManager

    -> La vue retourne au système de CAO et le ou les composants sont immédiatement remplacés sans autre demande.

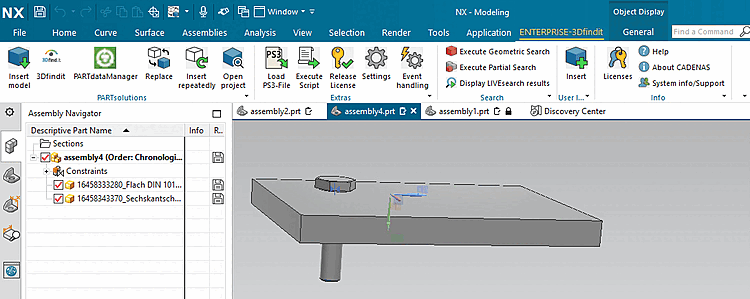

    Composant remplacé

    Composant remplacé



[17] Dès que vous procédez à l'activation, une entrée correspondante est effectuée sous $CADENAS_USER/if<cadname>.cfg.

[Interface]
Replace_QueryOpenProject={0,1}
Replace_OpenProject={0,1}

  • Replace_QueryOpenProject: Détermine si la boîte de dialogue est affichée.

  • Replace_OpenProject: Détermine ce qu’il faut faire si la boîte de dialogue n’est pas affichée Devient.

L'entrée manquante correspond à la valeur = 1.
