Le Résultats de la recherche d’une recherche topologique [Topology search] apparaissent comme d’habitude sur la page d’onglet correspondante. L’onglet affiche le symbole correspondant .

Le Les figures suivantes montrent les résultats d’une recherche combinée pour « bolt » ( recherche en texte intégral [Full-text search] ) et le trou [Hole] de caractéristique topologique.

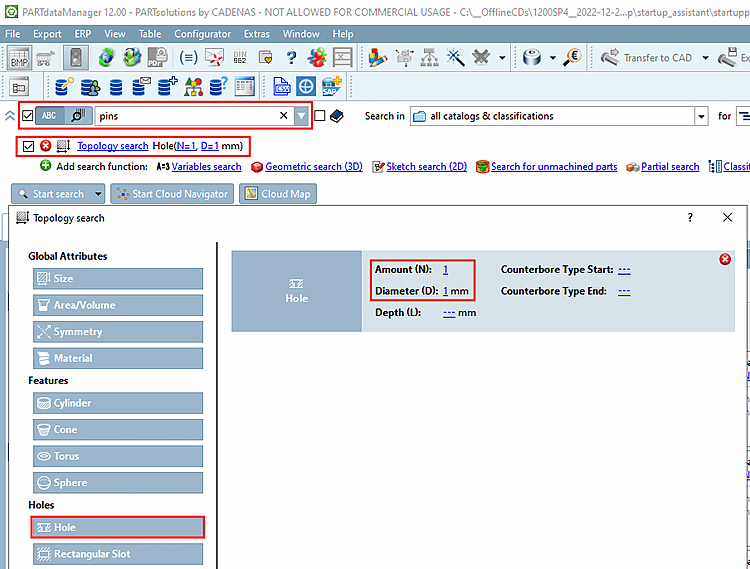

Recherche de topologie [Topology search] par trou [Hole]

Lors d'une recherche de topologie [Topology search], les valeurs trouvées sont affichées en couleur dans leurs propres colonnes de tableau.

Les colonnes du tableau relatives aux propriétés topologiques recherchées s'affichent automatiquement (mais doivent éventuellement être triées vers l'avant).

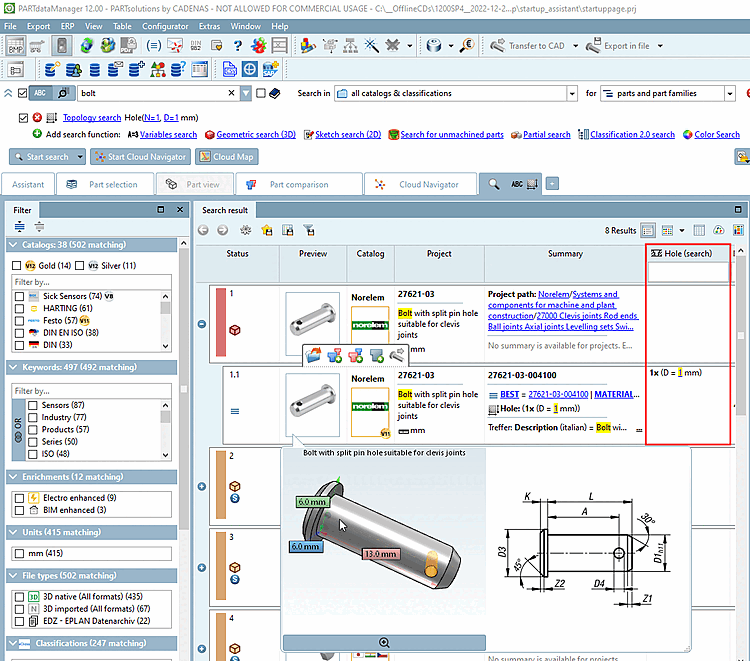

Résultats Boulons avec trou de goupille

Les fonctions telles que les cylindres, les cônes, etc., qui ont été recherchées dans la recherche de topologie [Topology search], sont marquées en couleur dans l'info-bulle des résultats de recherche et dans la vue 3D.

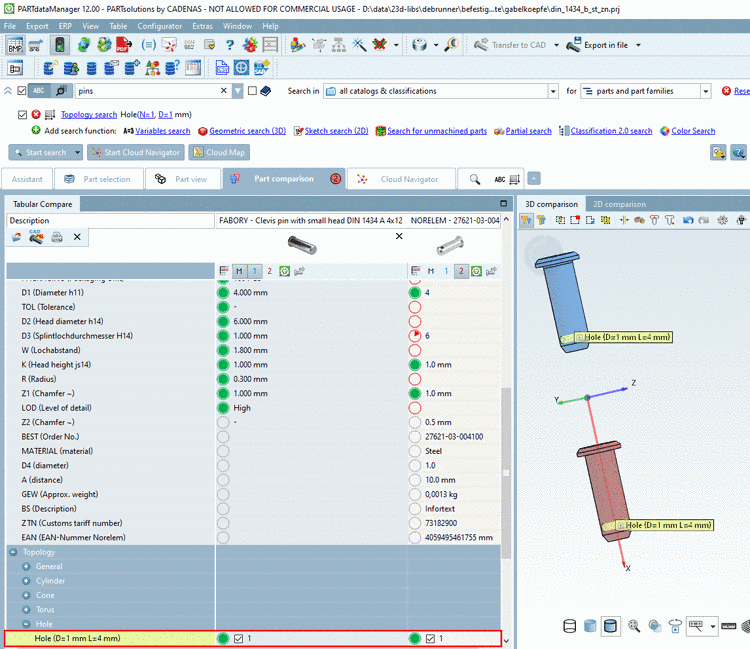

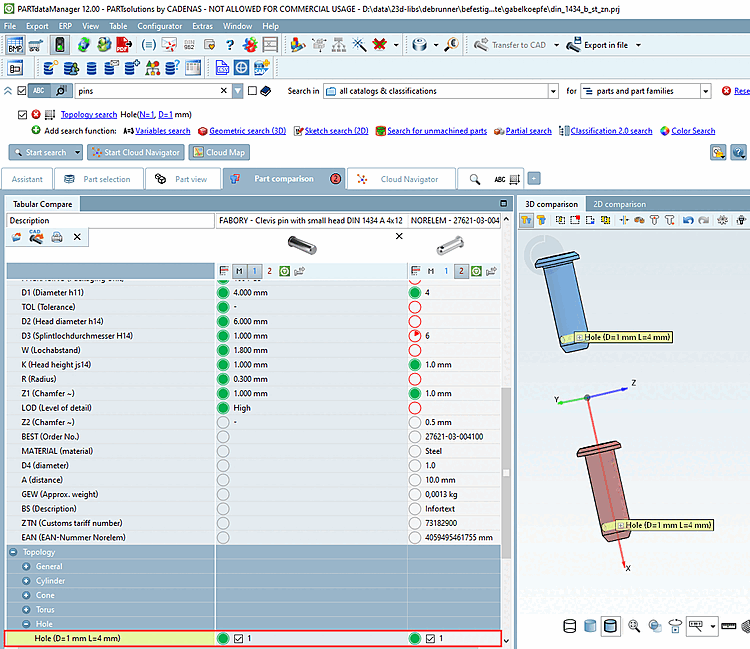

Par défaut, l'affichage des informations topologiques est désactivé dans la comparaison des éléments de construction [Part comparison]. Cependant, lorsque les résultats d'une recherche topologique [Topology search] sont ouverts, les caractéristiques topologiques sont déjà marquées sous Comparaison tabulaire [Tabular Compare], les cases de sélection correspondantes sont déjà sélectionnées et les informations correspondantes sont également affichées dans la comparaison 3D [3D comparison].
