3.1.6.4.12.2. Topologiesuche: Suchergebnisse

Die Suchergebnisse einer Topologiesuche [Topology search] erscheinen wie üblich auf der entsprechenden Registerseite. Der Reiter zeigt das entsprechende Symbol .

Die folgenden Abbildungen zeigen die Ergebnisse einer Kombinationssuche nach "Bolzen" (Volltextsuche [Full-text search] ) und dem topologischen Feature Loch [Hole].

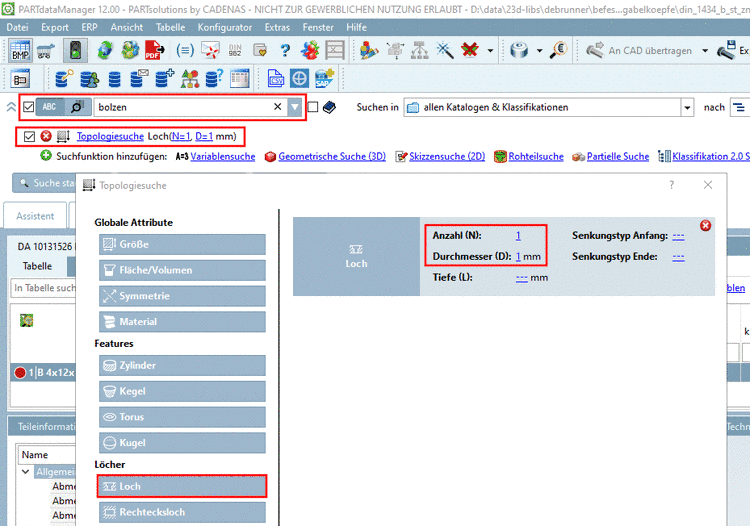

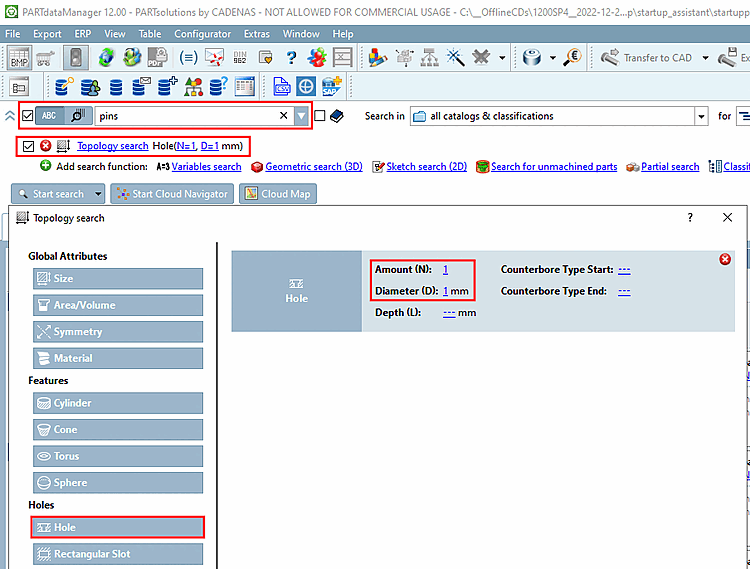

Topologiesuche [Topology search] nach Loch [Hole]

Topologiesuche [Topology search] nach Loch [Hole]

Suchergebnis - Featuremarkierung in der Sachmerkmalstabelle

Bei einer Topologiesuche [Topology search] werden die gefundenen Werte farbig markiert in jeweils eigenen Tabellenspalten angezeigt.

Tabellenspalten zu gesuchten topologischen Eigenschaften werden automatisch angezeigt (müssen aber evtl. nach vorne sortiert werden).

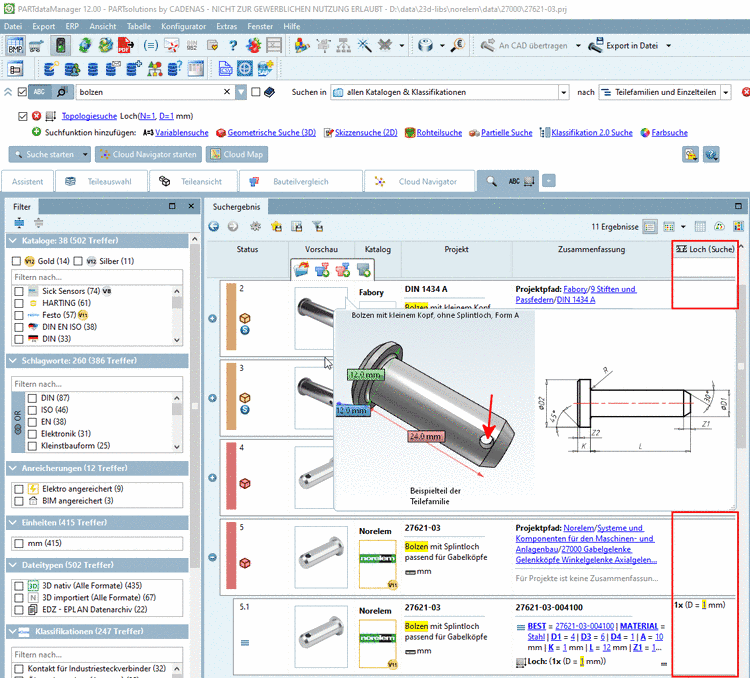

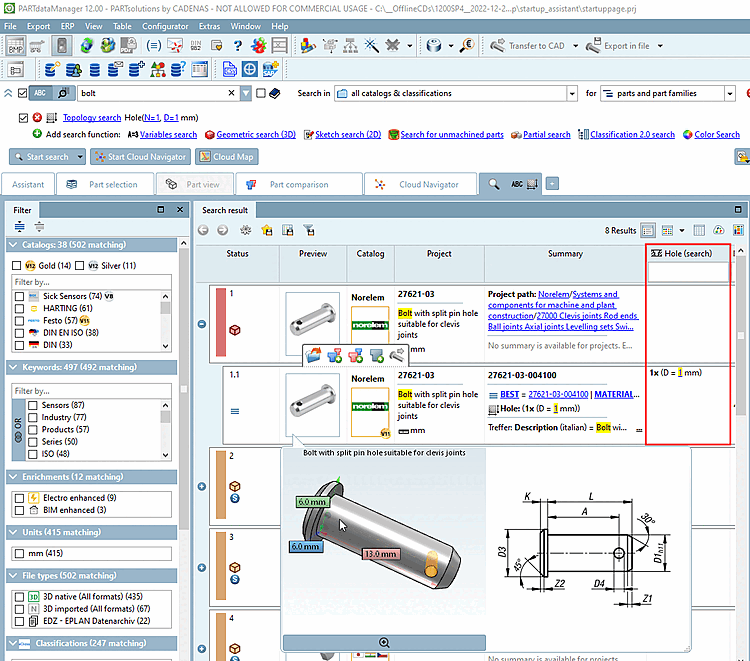

Ergebnisse Bolzen mit Splintloch

Ergebnisse Bolzen mit Splintloch

Suchergebnis - Featuremarkierung im Tooltip

Features wie Zylinder, Kegel, etc., nach denen in der Topologiesuche [Topology search] gesucht wurde, werden im Tooltip der Suchergebnisse und in der 3D-Ansicht farbig markiert.

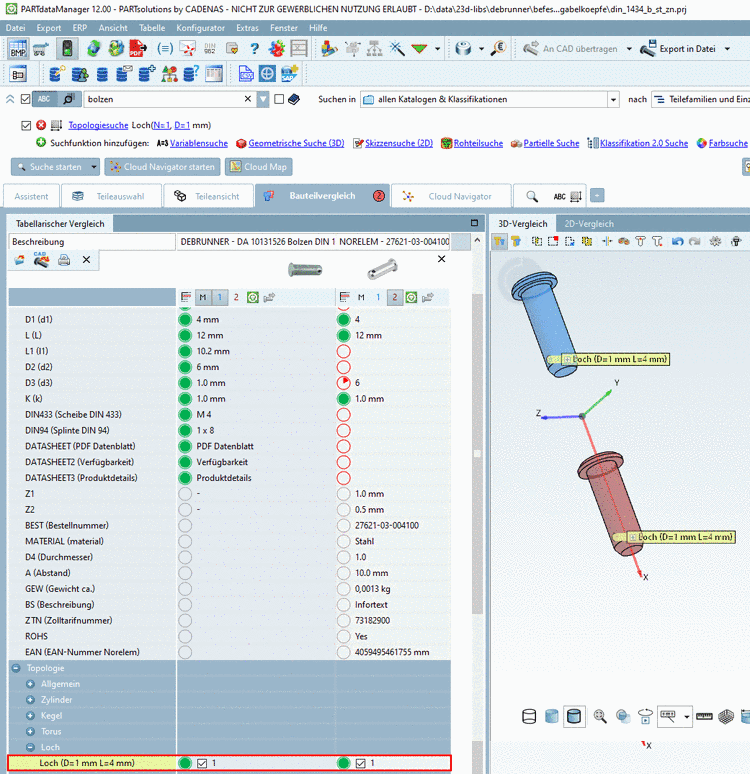

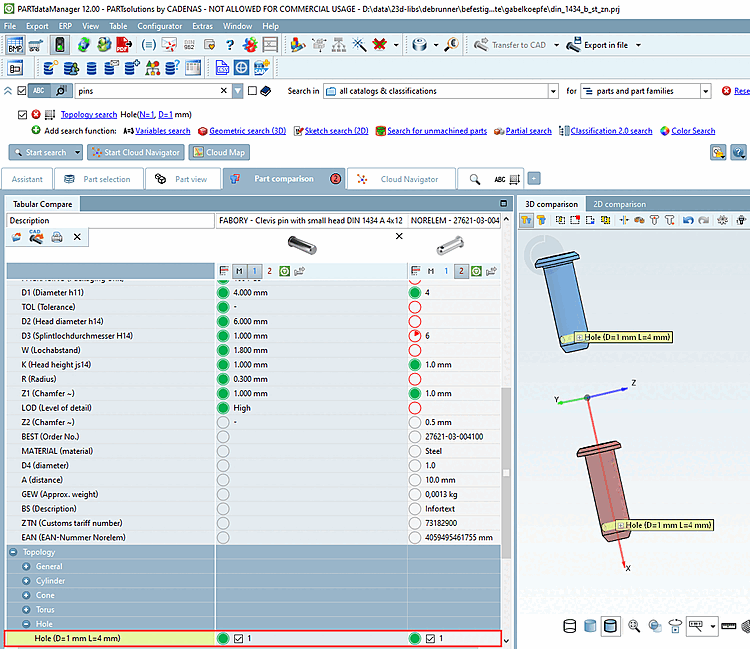

Suchergebnis im Bauteilvergleich [Part comparison]

Per Default ist die Anzeige der topologischen Informationen im Bauteilvergleich [Part comparison] ausgeschaltet. Wenn aber Suchergebnisse einer Topologiesuche [Topology search] geöffnet werden, dann sind die topologischen Merkmale unter Tabellarischer Vergleich [Tabular Compare] bereits gekennzeichnet, die entsprechenden Auswahlkästchen bereits selektiert und die entsprechende Information im 3D-Vergleich [3D comparison] ebenfalls angezeigt.
