3.1.6.4.12.3. Topologiesuche - Einstellungen im Detail

3.1.6.4.12.3.1. Größe
3.1.6.4.12.3.2. Fläche/Volumen
3.1.6.4.12.3.3. Symmetrie
3.1.6.4.12.3.4. Material
3.1.6.4.12.3.5. Zylinder
3.1.6.4.12.3.6. Kegel
3.1.6.4.12.3.7. Torus
3.1.6.4.12.3.8. Kugel
3.1.6.4.12.3.9. Loch
3.1.6.4.12.3.10. Rechtecksloch
3.1.6.4.12.3.11. Langloch
3.1.6.4.12.3.12. Gebogenes Langloch
3.1.6.4.12.3.13. Lineares Lochmuster
3.1.6.4.12.3.14. Lineares Langlochmuster
3.1.6.4.12.3.15. Lineares Rechtecksloch-Muster
3.1.6.4.12.3.16. Kreismuster
3.1.6.4.12.3.17. Gebogenes Langloch-Muster
3.1.6.4.12.3.18. Abstand zwischen Ebenen
3.1.6.4.12.3.19. Winkel zwischen Ebenen

3.1.6.4.12.3.1. Größe

Suchen Sie nach größter, mittlerer und kleinster Abmessung eines Bauteils.

Oder suchen Sie nach der Abmessung in Richtung von X-, Y- und Z-Achse.

Gleiches Objekt - andere Abmessung in Richtung X- und Y-Achse

3.1.6.4.12.3.2. Fläche/Volumen

Hiermit suchen Sie nach der Teil-Oberfläche bzw. nach dem Teil-Volumen.

3.1.6.4.12.3.3. Symmetrie

Hiermit suchen Sie nach Symmetrien: Einmal nach dem Typ und im Eingabelistenfeld mit der Unterscheidungsmöglichkeit "symmetrisch", "fast symmetrisch" und "nicht symmetrisch".

Achsensymmetrie [Axis Symmetry]
Beispiel:

Achsensymmetrie 3D

Achsensymmetrie 2D
Rotationssymmetrie [Rotation symmetry]
Beispiel:

Rotationssymmetrie 3D

Rotationssymmetrie 2D
Ebenensymmetrie [Plane Symmetry]
Beispiel:

Ebenensymmetrie 3D

Ebenensymmetrie 2D

3.1.6.4.12.3.4. Material

Materialdicke [Material Thickness]

Hiermit suchen Sie nach der Materialdicke. Diese Funktion bietet sich z.B. bei der Suche nach Halbzeugen an.

Beispiel: 3D Vorschau

3.1.6.4.12.3.5. Zylinder

Hiermit suchen Sie nach ganzen Innen- oder Außenzylindern oder Halbzylindern, Viertelzylindern, bzw. allgemein formuliert Ausschnitten von Zylindern.

Anzahl: Anzahl der Zylinder im gesuchten Teil
Durchmesser [Diameter] / Länge [Length]:
Beispiel Innenzylinder - Länge und Durchmesser
Beispiel Außenzylinder - Länge und Durchmesser
Orientierung [Orientation]:
- Innen
- Außen
Rotationswinkel definiert die Drehung um die Hauptachse des Zylinders (in Richtung der Länge), um die Zylinderoberfläche aufzuspannen. Damit kann man z.B. nach Teilzylindern suchen Vollzylinder (Winkel = 360°), Halbzylinder (Winkel = 180°), Viertelzylinder (Winkel = 90°).

Beispiel Innenzylinder - Rotationswinkel 180° (Halbzylinder)

Beispiel Außenzylinder mit Rotationswinkel 180° (Halbzylinder)

3.1.6.4.12.3.6. Kegel

Hiermit suchen Sie nach Innen- oder Außenkegeln. Im Folgenden sehen Sie die einzelnen Parameter anhand zweier Beispiele:

Außenkegel

Außenkegel 3D

Außenkegel 2D
Innenkegel

Innenkegel 3D

Innenkegel 2D
Rotationswinkel definiert die Drehung um die Hauptachse des Kegels (in Richtung der Länge), um die Kegeloberfläche aufzuspannen. Damit kann man z.B. nach Teilkegeln suchen, Vollkegel (Winkel = 360°), Halbkegel (Winkel = 180°), Viertelkegel (Winkel = 90°).

Beispiel: Innenkegel - Rotationswinkel 90° (Viertelkegel)

3.1.6.4.12.3.7. Torus

Hiermit suchen Sie nach Innen- oder Außentori.

Anzahl [Amount]: Sie können eine bestimmte Anzahl von Tori suchen (ohne Unterscheidung nach Innentori und Außentori oder mit; siehe nächster Punkt)
Orientierung [Orientation]: Innen

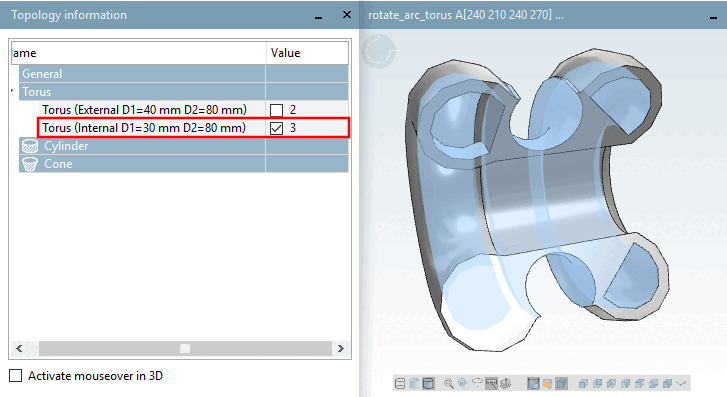

Beispiel - Bauteil mit 3 Tori (Innen)
Orientierung [Orientation]: Außen

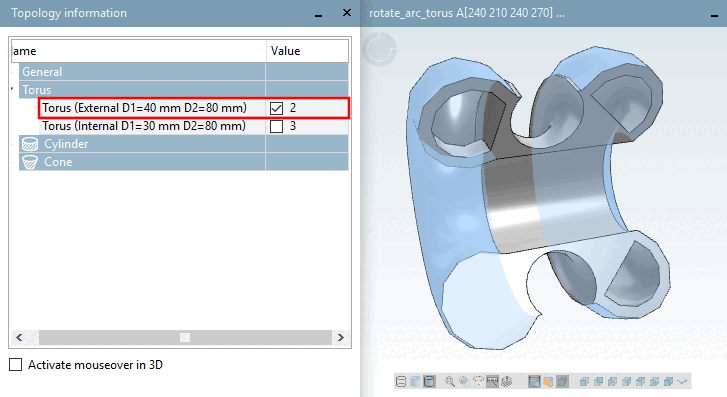

Beispiel - Bauteil mit 2 Tori (Außen)
Kleiner Durchmesser [Minor Diameter]: Unter Topologie-Informationen [Topology information] angezeigt als Parameter D1 (sowohl bei Torus Außen wie auch bei Torus Innen [vgl. Abbildungen oben])
Großer Durchmesser [Major Diameter]: Unter Topologie-Informationen [Topology information] angezeigt als Parameter D2 (sowohl bei Torus Außen wie auch bei Torus Innen [vgl. Abbildungen oben])

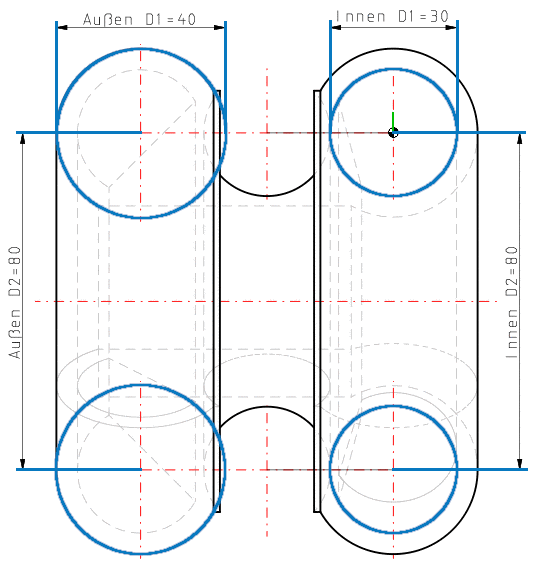

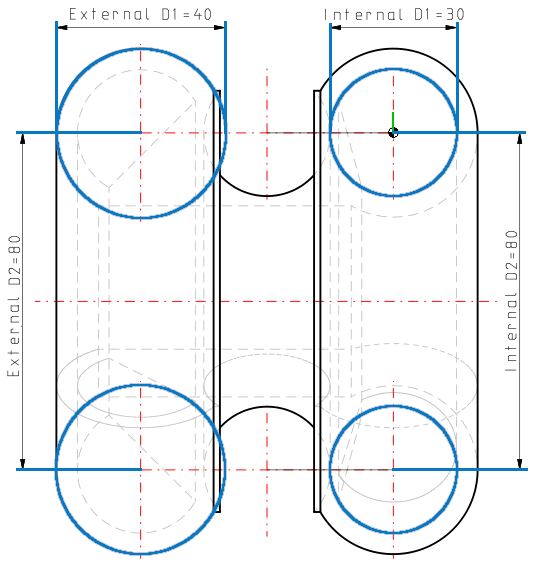

Beispiel - D2: Großer Durchmesser [Major Diameter] | D1: Kleiner Durchmesser [Minor Diameter] bei Torus Außen und Torus Innen

3.1.6.4.12.3.8. Kugel

Hiermit suchen Sie nach Kugeln bzw. Teilkugeln wie z.B. Halbkugeln oder abgerundeten Ecken.

Anzahl: Anzahl der Kugeln im gesuchten Teil
Durchmesser [Diameter]: Kugeldurchmesser
Orientierung [Orientation]:
- Innen

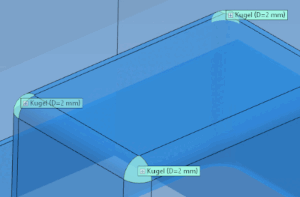

  Teilkugel - Orientierung [Orientation]: Innen
- Außen

  Teilkugel - Orientierung [Orientation]: Außen

3.1.6.4.12.3.9. Loch

Hiermit suchen Sie nach Löchern. Anzahl, Maße und Typ können exakt spezifiziert werden.

Anzahl: Anzahl der Löcher im gesuchten Teil
Durchmesser [Diameter] / Tiefe [Depth]

Durchmesser und Tiefe
Senkungstyp Anfang:

Keine [None]

Senkung [Countersink]

Flachsenkung [Counterbore]
Senkungstyp Ende:

Durchgangsloch [Through-hole] Durchgangsloch [Through-hole] Durchgangsloch [Through-hole] Sackloch [Blind hole]

Keine [None]

Senkung [Countersink]

Flachsenkung [Counterbore]

3.1.6.4.12.3.10. Rechtecksloch

Hiermit suchen Sie nach Rechteckslöchern.

Anzahl: Anzahl der Rechteckslöcher im gesuchten Teil
Länge [Length] / Tiefe [Depth] / Breite [Width]:
Länge und Breite
Tiefe
Rundungsdurchmesser [Rounding Diameter]:

3.1.6.4.12.3.11. Langloch

Hiermit suchen Sie nach Langlöchern.

Anzahl: Anzahl der Langlöcher im gesuchten Teil
Länge [Length] / Tiefe [Depth] / Breite [Width]:

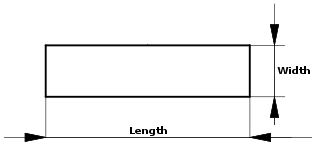

Länge und Breite
Tiefe

3.1.6.4.12.3.12. Gebogenes Langloch

Hiermit suchen Sie nach gebogenen Langlöchern.

Anzahl [Amount]: Die gebogenen Langlöcher können an beliebigen Positionen erscheinen und müssen kein Muster bilden. Wenn die gebogenen Langlöcher als Muster angeordnet sind, können Sie auch mit der Funktion Gebogenes-Langloch-Muster [Curved Slot Pattern] suchen.
Winkel [Angle]: Der Winkel wird ermittelt aus dem Langloch-Kreisbogensegment ohne die abschließenden Rundungen.

Beispiel: Winkel 90°
Breite [Width]: Breite eines gebogenen Langlochs

Breite [Width]
Durchmesser [Diameter]: Mitte der Breite eines gebogenen Langlochs zu Kreismittelpunkt mal 2

Durchmesser [Diameter]
Tiefe [Depth]: Tiefe eines gebogenen Langlochs

Tiefe [Depth]

3.1.6.4.12.3.13. Lineares Lochmuster

Hiermit suchen Sie nach linearen Lochmustern.

Anzahl: Anzahl der Muster im gesuchten Teil
Anzahl Breite [Amount Width] / Anzahl Höhe [Amount Height]: Anzahl der einzelnen Musterelemente in Breite und Höhe

Hinweis
Bei versetzten Anordnungen werden auch die Elemente der versetzten Zeile mitgezählt.
Beispiel: Breite = 10 Elemente, Höhe = 3 Elemente

X-Abstand [Distance X] / Y-Abstand [Distance Y]:
Entfernung zweier Musterelemente voneinander in Richtung von X- und Y-Achse

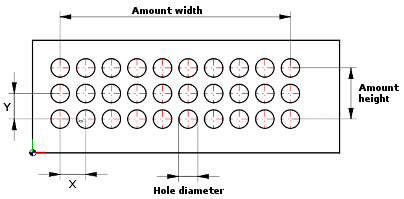

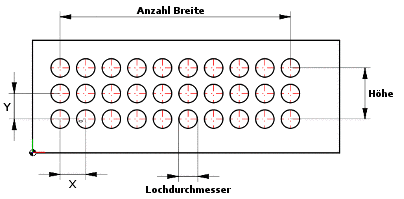

a) Anzahl Breite [Amount Width] (hier beispielhaft 10 Elemente), b) Anzahl Höhe [Amount Height] (hier beispielhaft 3 Elemente), c) Lochdurchmesser [Hole diameter]

Anordnung [Arrangement]

Gerade [Straight]
Anordnung [Arrangement]: Gerade [Straight]

Versetzt [Staggered]

Anordnung [Arrangement]: Versetzt [Staggered]

	Hinweis
	Bei versetzten Mustern ist nicht der absolute Abstand von Lochmitte zu Lochmitte entscheidend, sondern das Maß in Richtung von X- und Y-Achse.

Loch Attribute

Durchmesser [Diameter] / Tiefe [Depth]

Durchmesser und Tiefe
Senkungstyp Anfang:

Keine [None]

Senkung [Countersink]

Flachsenkung [Counterbore]
Senkungstyp Ende:

Durchgangsloch [Through-hole] Durchgangsloch [Through-hole] Durchgangsloch [Through-hole] Sackloch [Blind hole]

Keine [None]

Senkung [Countersink]

Flachsenkung [Counterbore]

3.1.6.4.12.3.14. Lineares Langlochmuster

Hiermit suchen Sie nach linearen Langlochmustern.

a) Anzahl Breite [Amount Width] (hier beispielhaft 6 Elemente), b) Anzahl Höhe [Amount Height] (hier beispielhaft 4 Elemente), c) Lochlänge [Hole Length], d) Lochbreite [Hole Width]

Anzahl: Anzahl der Muster im gesuchten Teil
Anzahl Breite [Amount Width] / Anzahl Höhe [Amount Height]: Anzahl der einzelnen Musterelemente in Breite und Höhe

Hinweis
Bei versetzten Anordnungen werden auch die Elemente der versetzten Zeile mitgezählt.
Beispiel: Breite = 9 Elemente, Höhe = 3 Elemente

X-Abstand [Distance X] / Y-Abstand [Distance Y]:
Entfernung zweier Musterelemente voneinander in Richtung von X- und Y-Achse

Anordnung [Arrangement]

Gerade [Straight]
Anordnung [Arrangement]: Gerade [Straight]

Versetzt [Staggered]

Anordnung [Arrangement]: Versetzt [Staggered]

	Hinweis
	Bei versetzten Mustern ist nicht der absolute Abstand von Lochmitte zu Lochmitte entscheidend, sondern das Maß in Richtung von X- und Y-Achse.

Langloch Attribute

Länge [Length] / Breite [Width]: Länge und Breite eines einzelnen Langlochs (siehe oben)
Tiefe [Depth]:
Lochtiefe

3.1.6.4.12.3.15. Lineares Rechtecksloch-Muster

Hiermit suchen Sie nach linearen Rechtecksloch-Mustern.

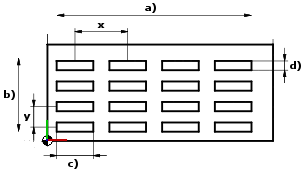

a) Anzahl Breite [Amount Width] (hier beispielhaft 4 Elemente), b) Anzahl Höhe [Amount Height] (hier beispielhaft 4 Elemente), c) Lochlänge [Hole Length], d) Lochbreite [Hole Width]

Anzahl: Anzahl der Muster im gesuchten Teil
Anzahl Breite [Amount Width] / Anzahl Höhe [Amount Height]: Anzahl der einzelnen Musterelemente in Breite und Höhe

Hinweis
Bei versetzten Anordnungen werden auch die Elemente der versetzten Zeile mitgezählt.
Beispiel: Breite = 6 Elemente, Höhe = 3 Elemente

X-Abstand [Distance X] / Y-Abstand [Distance Y]:
Entfernung zweier Musterelemente voneinander in Richtung von X- und Y-Achse

Anordnung [Arrangement]

Gerade [Straight]
Anordnung [Arrangement]: Gerade [Straight]

Versetzt [Staggered]

Anordnung [Arrangement]: Versetzt [Staggered]

	Hinweis
	Bei versetzten Mustern ist nicht der absolute Abstand von Lochmitte zu Lochmitte entscheidend, sondern das Maß in Richtung von X- und Y-Achse.

Rechtecksloch Attribute

Anzahl: Anzahl der Muster im gesuchten Teil
Länge [Length] / Breite [Width]: Länge und Breite eines einzelnen Langlochs (siehe oben)
Tiefe [Depth]:
Lochtiefe
Rundungsdurchmesser [Rounding Diameter]:

3.1.6.4.12.3.16. Kreismuster

Hiermit suchen Sie nach Kreismustern.

Anzahl: Anzahl der Muster im gesuchten Teil
Durchmesser

Musterdurchmesser

Winkel [Angle]:

Winkel zwischen zwei benachbarten Musterelementen (im obigen Beispiel 45°, was in einem vollständigen Muster 8 Positionen ergibt)

Hinweis

Die Winkelangabe bezieht sich auf den Winkel zwischen zwei benachbarten Elementen in einem vollständigen Muster. In folgender Abb. ist der Winkel ebenso 45°.

Loch Attribute

Durchmesser:

Lochdurchmesser
Tiefe:

Lochtiefe
Senkungstyp Anfang:

Keine [None]

Senkung [Countersink]

Flachsenkung [Counterbore]
Senkungstyp Ende:

Durchgangsloch [Through-hole] Durchgangsloch [Through-hole] Durchgangsloch [Through-hole] Sackloch [Blind hole]

Keine [None]

Senkung [Countersink]

Flachsenkung [Counterbore]

3.1.6.4.12.3.17. Gebogenes Langloch-Muster

Hiermit suchen Sie nach gebogenen Langlochmustern.

Anzahl: Anzahl der Muster im gesuchten Teil

Winkel [Angle]: Winkel zwischen zwei benachbarten Musterelementen (in folgender Abbildung 30°), was in einem vollständigen Muster 12 Positionen ergibt)

Hinweis

Die Winkelangabe bezieht sich auf den Winkel zwischen zwei benachbarten Elementen in einem vollständigen Muster. In folgender Abb. ist der Winkel ebenso 30°.

Beispiel: Muster mit 2 fehlenden Positionen

Gebogenes Langloch Attribute

Durchmesser [Diameter]: Mitte der Breite eines gebogenen Langlochs zu Mittelpunkt mal 2

Durchmesser [Diameter]
Tiefe [Depth]: Tiefe eines gebogenen Langlochs

Tiefe [Depth]
Breite [Width]:

Breite [Width]
Rotationswinkel: Der Winkel wird ermittelt aus dem Langlochbogensegment ohne die abschließenden Rundungen.

Beispiel: Winkel 90°

3.1.6.4.12.3.18. Abstand zwischen Ebenen

Hiermit suchen Sie nach Abständen zwischen Ebenen innerhalb eines Teils.

3.1.6.4.12.3.19. Winkel zwischen Ebenen

Hiermit suchen Sie nach Winkeln zwischen 2 Ebenen. Maßgebend ist immer der Innenwinkel.

Beispiel Sechskantmutter 3D

Beispiel Sechskantmutter 2D
