5.12.11.26.2.1. Importation PDT - Déroulement
5.12.11.26.2.1.1. Conditions préalables
5.12.11.26.2.1.2. Classification selon ECLASS

5.12.11.26.2.1.1. Conditions préalables

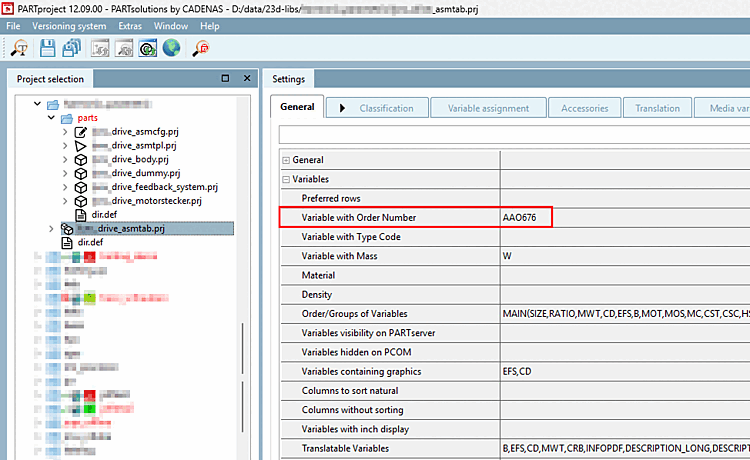

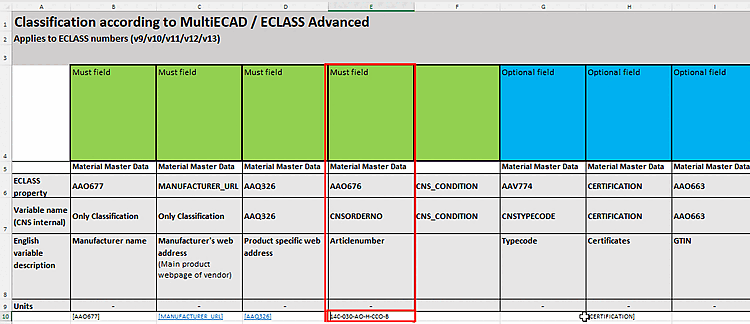

  • La variable avec le numéro de commande [Variable with order number] doit être activée.

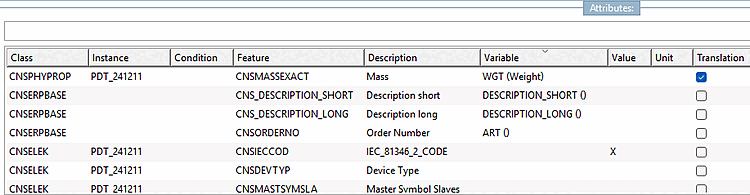

  • Dans le fichier de configuration base.cfg le fichier Classes CNS.

5.12.11.26.2.1.2. Classification selon ECLASS

Si la classification doit être effectuée selon ECLASS, les étapes suivantes doivent être suivies :

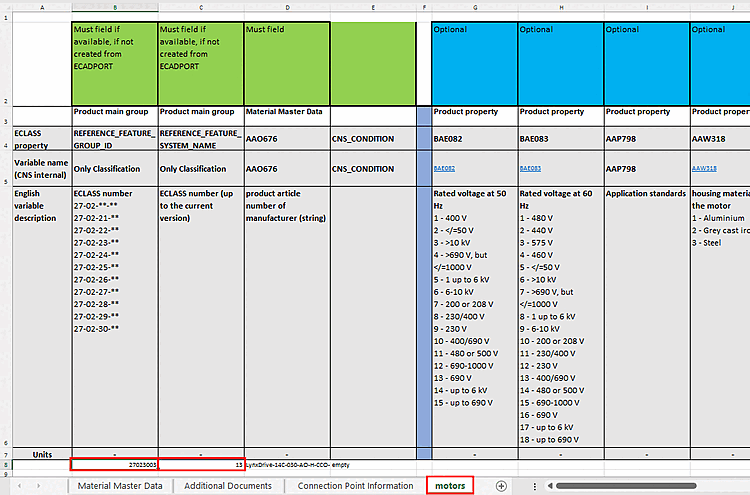

  1. Dans le fichier Excel, dans la fiche technique spécifique au produit correspondant (dans l'illustration ci-dessous, par exemple "moteurs"), sous REFERENCE_FEATURE_SYSTEM_NAME (colonne C), la version correspondante doit être inscrite seom. L'illustration suivante montre ici "13".

    [Remarque]Remarque

    Veillez à ce que la version ECLASS correspondante soit installée.

    Dans le fichier Excel, dans la fiche de données spécifique au produit correspondante (dans l'illustration ci-dessous, par exemple "motors"), sous REFERENCE_FEATURE_GROUP_ID (colonne B), la classe correspondante selon laquelle la classification doit être effectuée doit être saisie. L'illustration suivante montre ici "27023003".

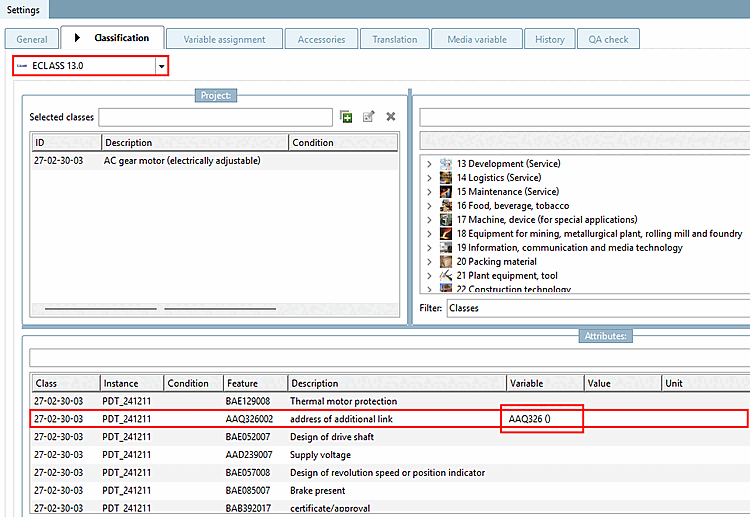

  2. La classe 27-02-30-03 contient différentes caractéristiques telles que BAE129008, AAQ326002, BAE052007, etc.

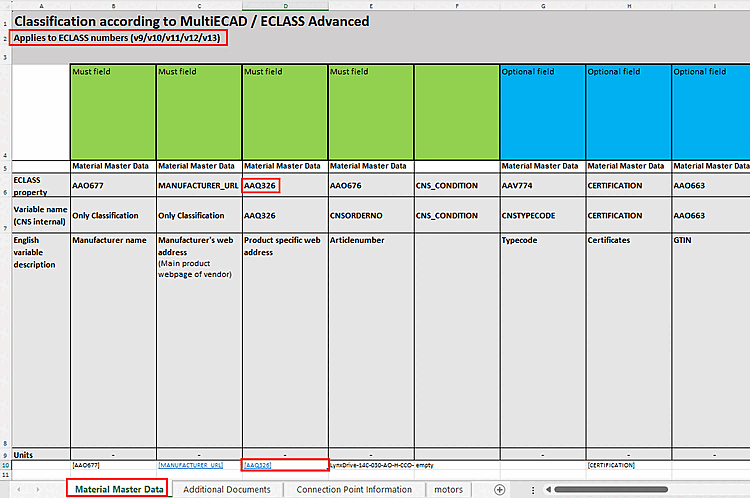

    -> Le processus de classification recherche ensuite les entrées existantes dans les Material Master Data. Dans cet exemple, il y a une entrée pour AAQ326.
