5.5.2.3.1.  Recherche 3D (pièce unique)

Effectuez les réglages et cliquez finalement sur Appliquer et rechercher [Apply and search].

  1. Définissez les paramètres souhaités :

    • Modèle de recherche [Search template]:

      • La recherche standard [Standard search]: Dans la plupart des cas, la recherche standard est le meilleur choix.

      • Recherche exhaustive [Broad search]: cette recherche donne en moyenne de meilleurs résultats, mais présente un inconvénient majeur : même pour des pièces extrêmement similaires, elle ne permet pas d'obtenir une similitude proche de 100%.

      • Recherche de profils [Search for profiles]: Meilleur choix pour la recherche de profils.

      • Recherche de doublons [Duplicate search]: ce modèle a été créé principalement pour la recherche de doublons. Il fonctionne très bien avec des similitudes élevées, mais les résultats avec des similitudes plus faibles ont moins de signification.

    • Inclure la taille de l'élément [Include Part Size]: Oui/Non

      Si l'option est activée, il se peut que certaines pièces n'apparaissent pas dans le résultat, bien qu'elles soient géométriquement similaires, mais contiennent des tailles différentes.

      [Remarque]Remarque

      • Dans les catalogues de fabricants, toutes les lignes des tableaux ne sont pas indexées géométriquement par défaut.

        Il se peut donc que vous n'obteniez aucun résultat si l'option Inclure la taille du composant [Include Part Size] est activée, bien qu'il existe des pièces similaires.

        Désactivez donc l'option et filtrez ensuite dans le tableau des résultats pour trouver une valeur appropriée.

      • Pour les catalogues d'éléments propres, 100% de toutes les lignes de tableaux sont généralement indexées.

      • Une indexation à 100% peut être rattrapée administrativement à tout moment.[a]

      • Si toutes les lignes du tableau sont indexées, l'activation de l'option Inclure la taille de la pièce [Include Part Size] est certainement utile lors d'une recherche de pièces de fabricant. Dans le cas de catalogues de pièces propres, il peut également être tout à fait judicieux de déterminer des pièces similaires avec une taille différente.

      [a] Voir Index de recherche géographique.

    • Ignorer les parties en miroir [Ignore mirrored parts]: oui/non

      exemple :

      Partie recherche

      Partie recherche

      En cas d'activation, le résultat de droite n'est pas applicable.

      Le composant de droite est un reflet du composant de gauche

      Le composant de droite est un reflet du composant de gauche

    • Inclure les caractéristiques géométriques [Include geometric features]: si un composant a des caractéristiques qui ne pèsent pas lourd par rapport à sa taille totale, celles-ci seront davantage pondérées lors de l'activation.

      Cela peut conduire a) à l'exclusion de pièces (si les caractéristiques diffèrent) ou b) à un classement plus élevé (si la forme de base n'est pas particulièrement similaire, mais que les caractéristiques géométriques sont très proches).

      Partie recherche

      Partie recherche

      exemple :

      1. Si l'option n'est pas activée, l'équerre peut apparaître comme une pièce de résultat en raison de sa forme de base similaire, bien qu'elle ne comporte pas de trous.

        En activant cette option, l'angle est exclu comme partie du résultat.

        Partie résultats

        Partie résultats

      2. Si une correspondance avec de petits trous, mais qui ne pèsent pas lourd par rapport à la taille totale, a une forme de base pas si similaire, mais des trous identiques, elle sera classée plus haut lors de l'activation.

  2. Cliquez sur Appliquer et rechercher [Apply and search].

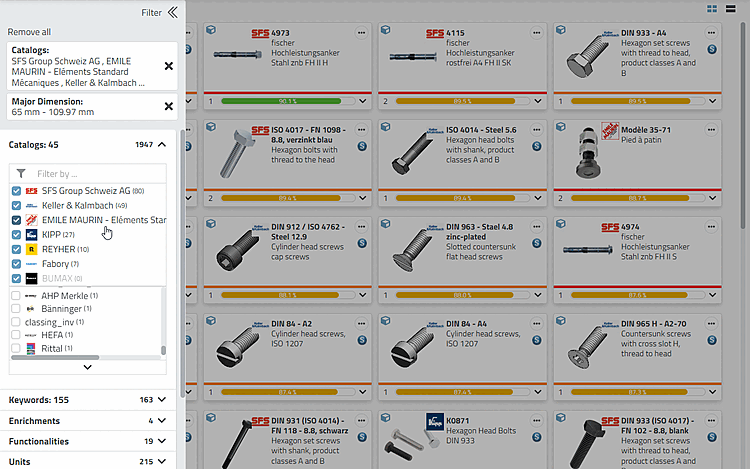

    -> Les résultats se trouvant dans la zone de similitude définie sont trouvés et affichés.

    -> Le paramètre de recherche (ou un nombre quelconque de paramètres) s'affiche dans le champ de recherche.
