3.5.4.2.1.2. Revit : Fenêtres de toit

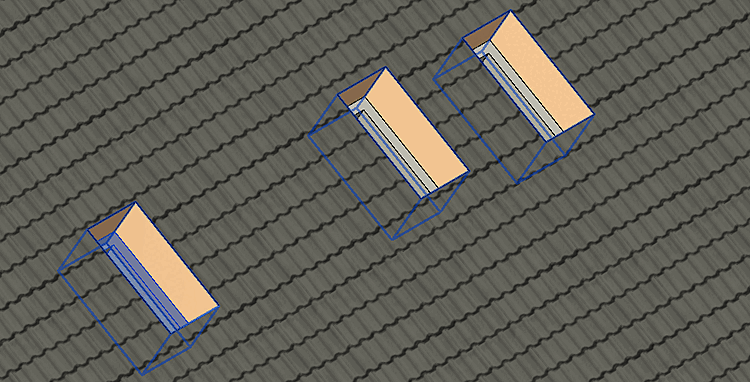

Si les fenêtres de toit sont classées en conséquence, l'ouverture de toit appropriée est automatiquement créée lors du placement dans Revit et la fenêtre est orientée en fonction de la pente du toit.
Pour les fenêtres de toit rectangulaires et rondes, il faut utiliser la classe appropriée.
En outre, il doit y avoir un point d'attache correctement placé.
3.5.4.2.1.2.1. Point d'ajout Il doit y avoir un point d’attache CNS_CP_PLACE_PC
être.
Pour les fenêtres de toit rectangulaires, le point d'assemblage doit se trouver au milieu du bord inférieur.

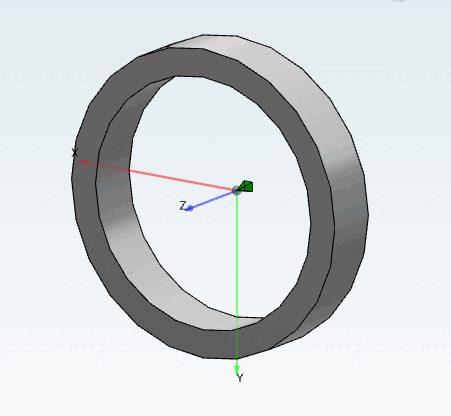

Pour les fenêtres de toit rondes, le point d'assemblage doit se trouver au centre.
Le côté plat du point d'attache doit être orienté vers le toit.

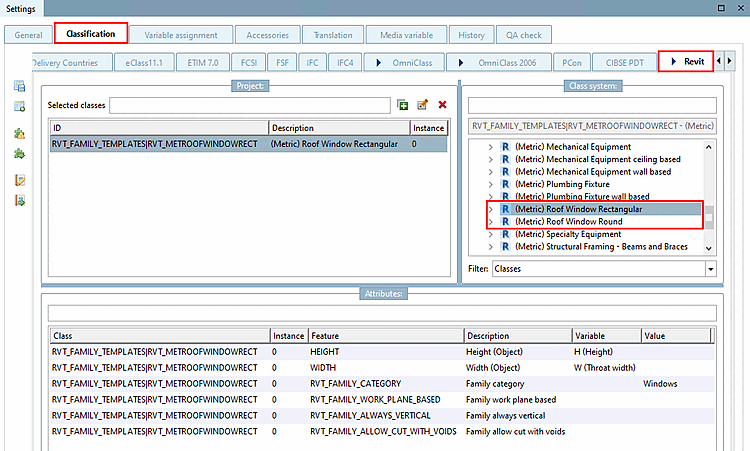

3.5.4.2.1.2.2. Classification avec Revit family template Les fenêtres de toit rectangulaires doivent être classifiées à l'aide du modèle (Metric) Roof Window Rectangular.
Les fenêtres de toit rondes doivent être classées avec le modèle (Metric) Roof Window Round.
Les caractéristiques
"HEIGHT" et "WIDTH" ou "DIAMETER" permettent de créer la hauteur et la largeur ou le diamètre de l'ouverture à créer.
Mettre
Pour Caractéristique RVT_FAMILY_CATEGORY la valeur de
Windows, afin que l’objet puisse être utilisé dans Revit en tant que
fenêtre est détectée ou classifiée. S’il s’agit d’un
assemblage, puis attribuez le modèle au fichier *_asmtab.prj et classifiez-le
ceux-ci.
![[Important]](https://webapi.partcommunity.com/service/help/latest/pages/fr/installation/doc/images/important.png) | Important |
|---|

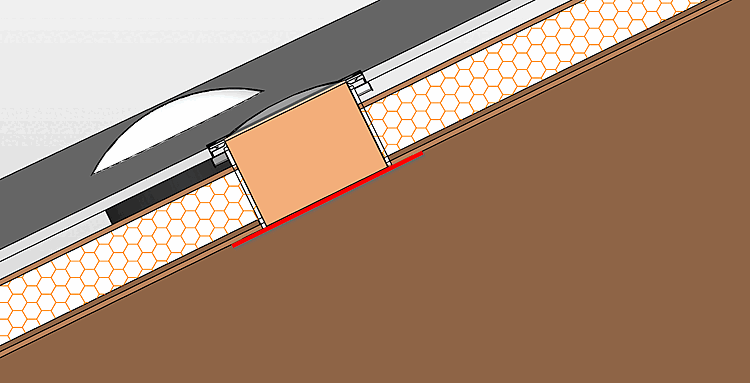

La fenêtre de toit est insérée dans le plan de référence inférieur du toit, c'est-à-dire sur la face intérieure. Si la fenêtre de toit doit être alignée avec le côté extérieur, si elle doit avoir une saillie ou si elle doit être décalée d'une autre manière par rapport au plan de référence inférieur du toit, il faut en tenir compte lors de la modélisation. Le cas échéant, placez le point d'attache (CP) sur un plan séparé, qui peut alors être contrôlé par une variable.

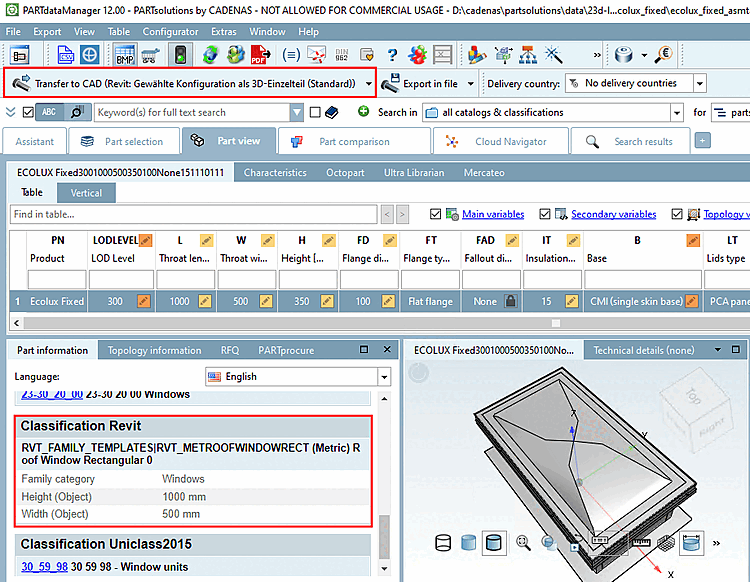

L'épaisseur du toit ne peut pas être demandée, de sorte que le concepteur doit en tenir compte en conséquence lors de la sélection de la fenêtre de toit (dans le tableau PARTdataManager). |
