3.5.4.  Insertion d'un modèle (2D) à partir de la bibliothèque de pièces standard et de pièces achetées

Vous trouverez ci-dessous une description de la manière dont vous pouvez insérer des pièces individuelles 2D de la bibliothèque de pièces normalisées et de pièces achetées [Standard and supplier parts library] dans votre système de CAO.

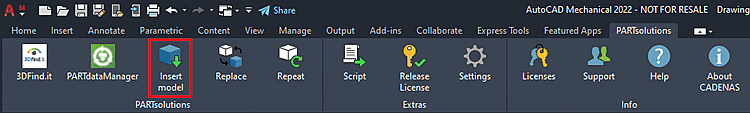

  1. Dans le menu PARTsolutions, cliquez sur Insérer modèle [Insert model]. [8]

    -> La vue passe à PARTdataManager.

  2. Sélectionnez le composant souhaité dans la sélection de pièces [Part selection]. [9]

    PARTdataManager - Sélection des pièces [Part selection]

    PARTdataManager - Sélection des pièces [Part selection]

  3. Déterminez l'expression souhaitée dans la vue des pièces [Part view].

    PARTdataManager - Vue des pièces [Part view]

    PARTdataManager - Vue des pièces [Part view]

  4. Création de la dérivation 2D [2D derivation]

    Pour ce faire, vous avez les possibilités suivantes :

    1. Cliquez sur le boutonde dérivation 2D [2D derivation].

      -> La fenêtre d'ancrage Dérivation 2D [2D derivation] s'ouvre.

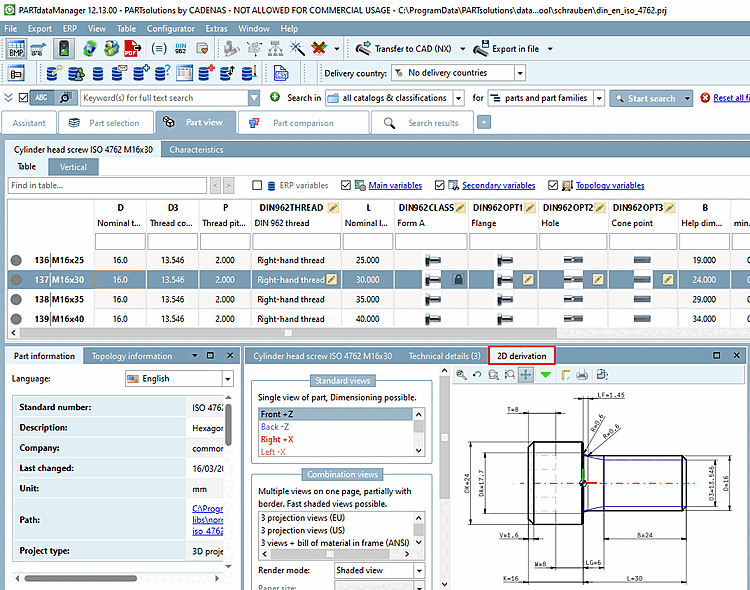

      PARTdataManager - Vue 2D [2D view]

      PARTdataManager - Vue 2D [2D view]

      Sélectionnez une vue.[10]

    2. Alternativement, vous pouvez Appel de la vue 2D [2D view] et allez directement à CAD Transfert [Transfer to CAD] clic.

      La boîte de dialogue Sélectionner la vue à transférer.... [Choose view to pass...] s'ouvre alors.

      Sélectionner la vue à transmettre... [Choose view to pass...]

      Sélectionner la vue à transmettre... [Choose view to pass...]

      Sélectionnez la vue souhaitée.

      [Remarque]Remarque

      Le comportement dépend du réglage sous PARTdataManager -> Menu Extras -> Réglages.. [Settings...]. -> Transfert vers le [Export to CAD] menu CAO [Export to CAD]

      PARTdataManager -> Menu Outils [Extras] -> Paramètres... [Settings...]

      PARTdataManager -> Menu Outils [Extras] -> Paramètres... [Settings...]

      Si l'option Toujours demander si plusieurs possibilités existent [Always ask, if more than one alternative exists] est sélectionnée, la boîte de dialogue Choisir la vue à transmettre... [Choose view to pass...] dans tous les cas.

      Les vues suivantes sont disponibles dans la boîte de dialogue Sélectionner la vue à transférer... [Choose view to pass...] sont disponibles :

      • Dérivation 2D (avant - Z)

      • Dérivation 2D (arrière - - Z)

      • Dérivation 2D (droite - X)

      • Dérivation 2D (gauche - - X)

      • Dérivation 2D (haut - Y)

      • Dérivation 2D (Bas - - Y)

      • Dérivation 2D (isométrique)

      • Dérivation 2D (3 vues EU)

      • Dérivation 2D (3 vues US-)

      • Dérivation 2D (4 vues, cadre)

      • Dérivation 2D (6 vues EU)

      • Dérivation 2D (6 vues US)

      • Dérivation 2D (cadre ANSI -)

      • Dérivation 2D (cadre ANSI A - A)

      • Dérivation 2D (cadre ANSI B - B)

      • Dérivation 2D (cadre ANSI C - C)

      • Dérivation 2D (cadre ANSI D - D)

      • Dérivation 2D (cadre ANSI E - E)

      • Dérivation 2D (cadre ANSI (BOM)-)

      • Dérivation 2D (cadre ANSI A (BOM) - A)

      • Dérivation 2D (cadre ANSI B (BOM) - B)

      • Dérivation 2D (cadre ANSI C (BOM) - C)

      • Dérivation 2D (cadre ANSI D (BOM) - D)

      • Dérivation 2D (cadre ANSI E (BOM) - E)

      • Dérivation 2D (cadre DIN -)

      • Dérivation 2D (cadre DIN A0 - A0)

      • Dérivation 2D (cadre DIN A1 - A1)

      • Dérivation 2D (cadre DIN A2 - A2)

      • Dérivation 2D (cadre DIN A3 - A3)

      • Dérivation 2D (cadre DIN A4 - A4)

      • Dérivation 2D (cadre DIN (BOM) - )

      • Dérivation 2D (cadre DIN A0 (BOM) - A0)

      • Dérivation 2D (cadre DIN A1 (BOM) - A1)

      • Dérivation 2D (cadre DIN A2 (BOM) - A2)

      • Dérivation 2D (cadre DIN A3 (BOM) - A3)

      • Dérivation 2D (cadre DIN A4 (BOM) - A4)

  5. Cliquez sur le bouton (option a) ou confirmez avec Transfert [Commit] (option b)Vous pouvez également utiliser [11]-> La vue revient à la fonction Système de CAO.

  6. Insérez le composant, ou l'assemblage, en utilisant la méthode de placement de votre système de CAO.

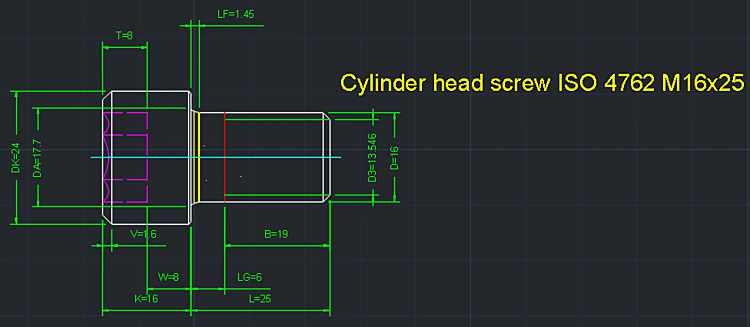

    Exemple AutoCAD

    Exemple AutoCAD



[8] Avec AutoCAD, par exemple, Insérer par défaut modèle [Insert model] affiché. Que ce soit en mode CAO 2D ou 3D dépend du fait que la dérivée 2D a été créée au préalable dans PSOL Devint. La configuration peut être utilisée pour passer à l’affichage des boutons pour Insérer 2D [Insert 2D].

Notez également le paramètre sous PARTdataManager -> Menu Extras -> Paramètres... [Settings...] -> Transfert vers CAO. [Export to CAD]

[9] Vous trouverez une description détaillée de PARTdataManager sous Section 3.1, «  PARTdataManager  » in ENTERPRISE 3Dfindit (Professional) - Utilisateurs.

[10] Vous trouverez des informations détaillées sur la vue 2D sous Section 3.1.10, «  Créer une dérivation 2D  » in ENTERPRISE 3Dfindit (Professional) - Utilisateurs.

[11] Exporter l’exportation vers un fichier [Export in file]. Pour plus d’informations, voir Section 3.1.9, «  Exportation vers différents formats de fichiers (sans interface 3Dfindit)  » in ENTERPRISE 3Dfindit (Professional) - Utilisateurs.
