La fenêtre d'ancrage Références [Links] contient des références à des éléments de construction apparentés.
Selon les choix effectués dans la zone de liste, certaines catégories sont utilisées pour la comparaison.
Les pièces liées dans le projet s'affichent.
Voir aussi Section 3.1.7.1.11.3, « Tableau filtré par Accessoire ».
Pièces similaires [Similar parts]
Les pièces géométriquement similaires sont affichées.
Les résultats sont affichés au niveau de la ligne et non du projet comme pour les autres options.
La désignation de la norme (NB) est affichée comme texte de description. Dans l'info-bulle, vous voyez le texte complet.
Un double-clic ouvre directement la ligne correcte.
Modifier les modèles [Edit template]
Voir Section 3.1.7.4.1, « Recherche géométrique en arrière-plan ».
Les éléments de construction classés de la même manière s'affichent.
Si vous sélectionnez le point supérieur, toutes les pièces classées selon eClass, Standards et UNSPSC s'affichent.

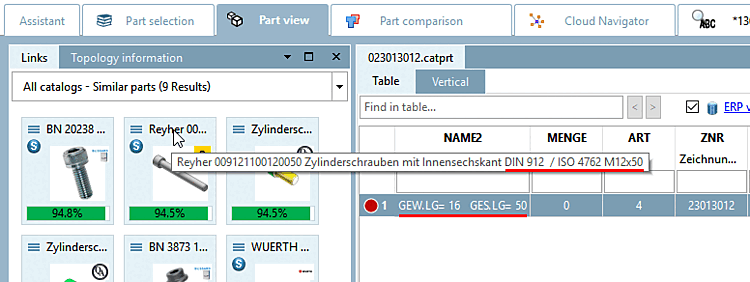

Vous pouvez reconnaître les pièces standard dans le Icône
.Pour afficher de préférence uniquement les pièces standard, choisissez tout de suite le sous-point Standards.
Vous pouvez définir la valeur par défaut sous PARTdataManager -> Extras -> Paramètres.. [Settings...]. -> Sélection des pièces [Part selection] -> Affichage dans la fenêtre Références [Content of the link window].
En double-cliquant sur un composant, vous pouvez le charger dans la vue 3D [3D view].
Lorsque vous passez la souris sur un composant, la vue 3D avec les vues techniques s'affiche dans l'info-bulle.

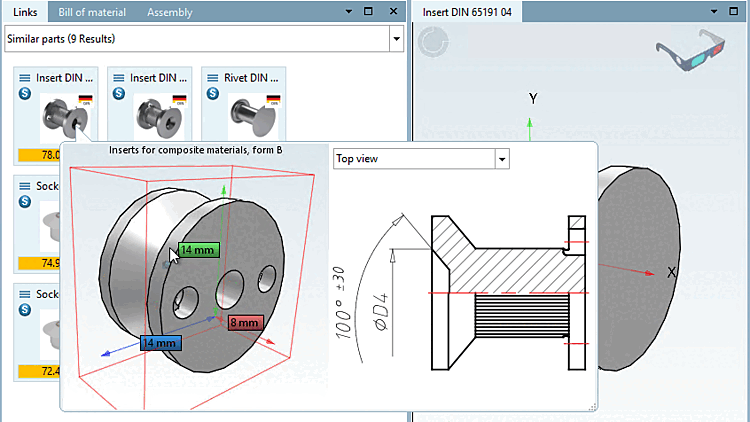

Lorsque vous sélectionnez Pièces similaires [Similar parts], la boîte de référence (enveloppe tridimensionnelle) s'affiche autour du composant, ce qui vous permet de voir d'un coup d'œil le rapport de taille entre la pièce actuellement affichée dans la vue 3D et la pièce de référence. Pour les pièces de référence plus grandes ou plus petites, elle se trouve à l'extérieur ou à l'intérieur.
