3.2.4. Structure du PARTbom
Précédent  Suivant

3.2.4. Structure du PARTbom

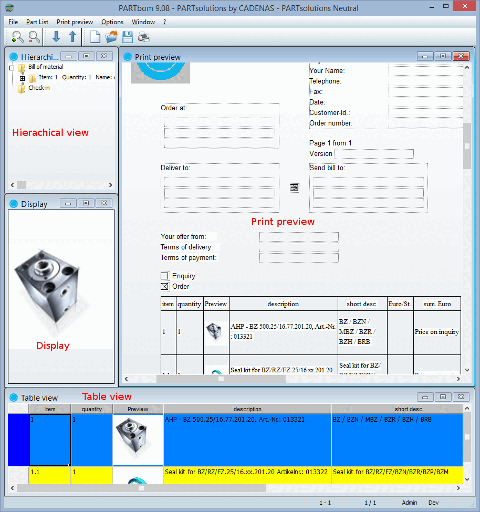

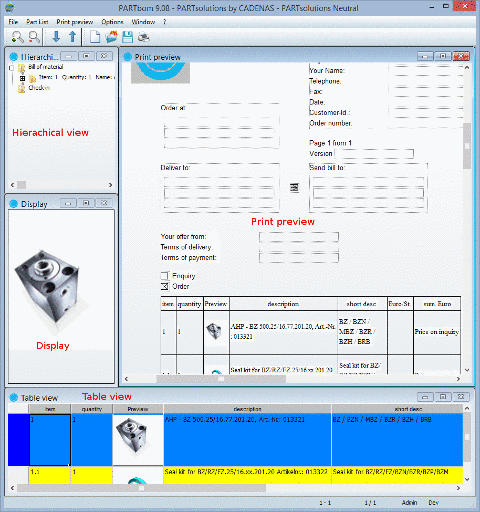

La surface du PARTbomest divisée en quatre zones.

  • Vue hiérarchique [Hierarchical view] de la nomenclature (composants, groupes de composants, etc.)

  • Représentation [Display] (image d'aperçu 3D) de l'élément sélectionné dans la nomenclature

  • Aperçu avant impression [Print preview] du formulaire de commande

  • Vue du tableau [Table view] de la nomenclature

Dans le pied de page de PARTbom, vous voyez une ou deux indications sur le nombre de pages du formulaire. Le champ de gauche indique la page actuellement ouverte ainsi que le nombre total de pages du formulaire. 1-1 signifie page 1 sur 1.

Le champ de droite vous indique si la largeur de la page est dépassée en raison d'un nombre de colonnes trop élevé et, le cas échéant, de combien de pages. 1/2 signifie que le nombre de colonnes de la page actuelle s'étend sur 2 pages.

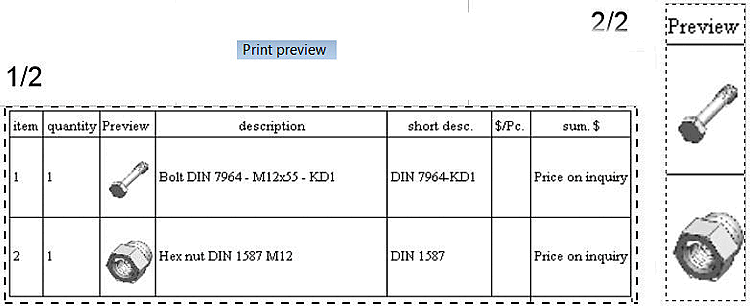

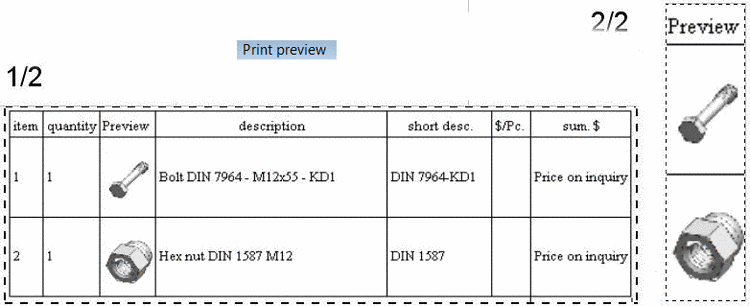

L'illustration (extrait) montre la première (1/2), ainsi que la deuxième de deux côtés (2/2).
