3.2.4. Struttura del PARTbom

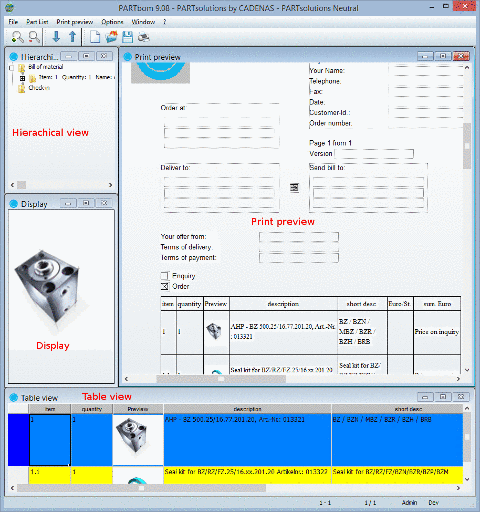

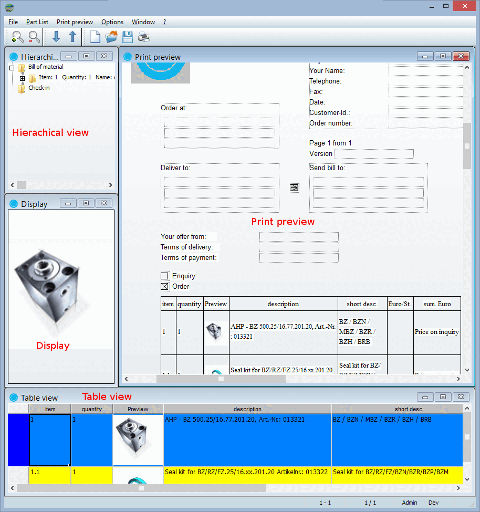

La superficie del PARTbomè suddivisa in quattro aree.

  • Visualizzazione gerarchica [Hierarchical view] dell'elenco dei pezzi (componenti, gruppi, ecc.)

  • Visualizzazione [Display] (immagine di anteprima 3D) dell'elemento selezionato nell'elenco delle parti

  • Anteprima di stampa [Print preview] del modulo d'ordine

  • Tabella [Table view] dell'elenco dei componenti

Nel piè di pagina di PARTbom sono presenti uno o due dettagli sul numero di pagine del modulo. Il campo di sinistra mostra la pagina attualmente aperta e il numero totale di pagine del modulo. 1-1 significa pagina 1 di 1.

Il campo di destra indica se o di quante pagine viene superata la larghezza della pagina a causa del numero eccessivo di colonne. 1/2 significa che il numero di colonne della pagina corrente supera le 2 pagine.

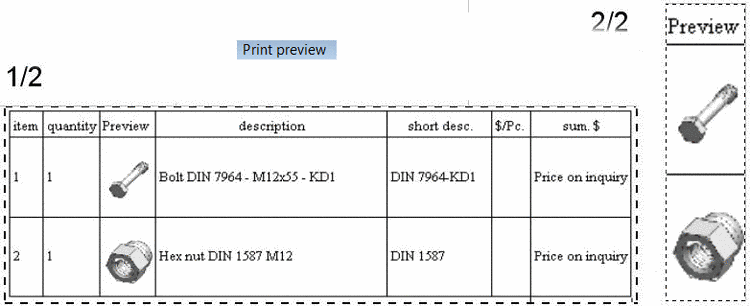

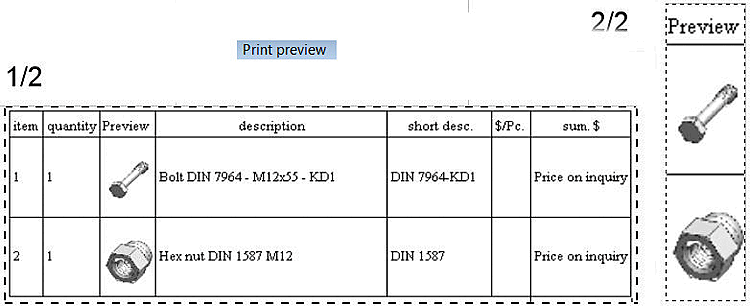

L'illustrazione (dettaglio) mostra il primo (1/2) e il secondo dei due lati (2/2).
