Fichier [File]: Voir Section 7.17, « Gestion des fichiers (menu Fichier )  ».

Vue [View]: voir Section 7.18, «  Menu Affichage  ».

Extras: voir Section 7.19, «  Menu Extras  ».

Fenêtre [Window]: voir Section 7.20, «  Menu fenêtre  ».

Aide [Help]: voir Section 7.21, «  Menu d'aide ( ?) ».

Gestion des fichiers

par fonctionnalités et/ou Trouver des points d’attache dans la pièce/l’esquisse [Search for features and/or connection points in part/sketch]

Boîte de dialogue "Recherche [Search]

Contrôle des fenêtres d'accueil (on/off)

Détails ci-dessous.

Vérifiez pièce [Test part] : Voir Section 7.23.2, «  Vérifier la pièce  ».

ID : voir Section 7.17.9, «  Données d'identification  ».

Points d'attache [Connection points]: liste de sélection permettant d'afficher ou de masquer les points d'attache existants dans l'élément de construction ou d'afficher uniquement les points d'attache actifs.

Afficher les points d'attache [Show connection points], Afficher les points d'attache actifs [Show active connection points], Masquer les points d'attache [Hide connection points]

Exportation vers un fichier [Export in file]:

3D Histoire [3D History]

La fenêtre d'ancrage Historique 3D [3D History] est une "scène" centrale au sein de PARTdesigner. Ses menus contextuels permettent d'appeler l' esquisseur [Sketcher] (avec l' historique de l'esquisse [Sketch history] ) et de créer la pièce.

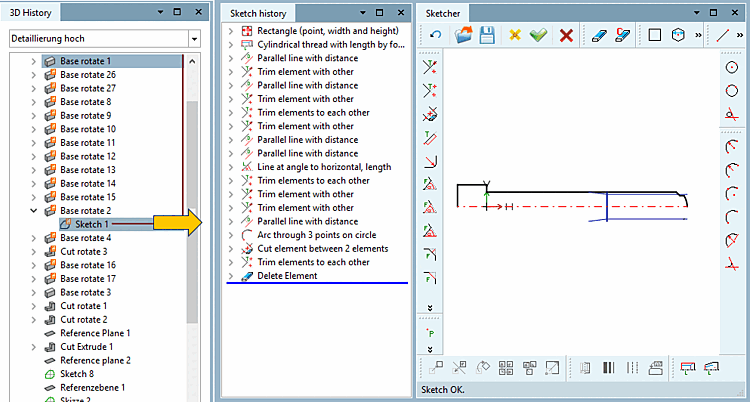

Appel du sketcher via l'historique 3D

Toutes les étapes de la conception sont documentées dans l' historique de l'esquisse [Sketch history], de sorte que la structure de la pièce peut être suivie et éventuellement modifiée ultérieurement. Lors de l'appel d'un nouveau fichier , l'arbre des fonctions n'affiche que les trois niveaux de base XY, ZX, YZ. Toutes les autres étapes de construction (esquisses , rotations, extrusions, etc.) sont rattachées à ces plans.

Le bouton ou l’élément de menu correspondant ouvre le Ancrage de la fenêtre 3D historique [3D History] ou mettez-le en avant.

Vous trouverez des informations détaillées sur l' historique 3D [3D History] sur Section 7.6, «  Fenêtre d'amarrage "Historique 3D  ».

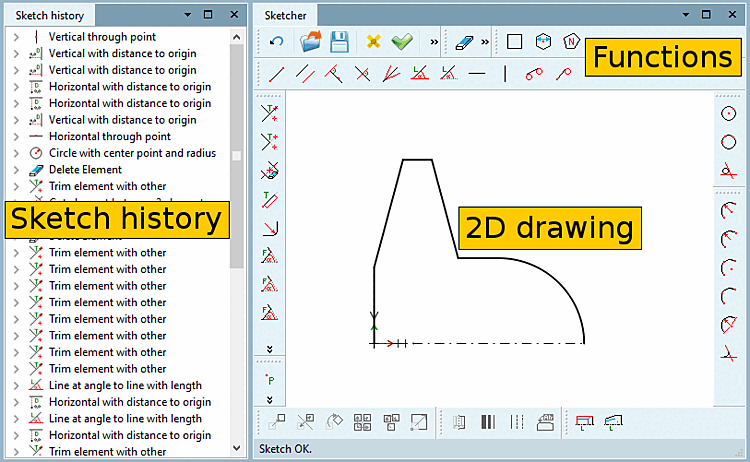

Esquisse [Sketcher]

Un solide 3D doit toujours être créé via une esquisse 2D. Cette esquisse 2D est créée dans la zone de dialogue Sketcher.

C'est ici que sont créés les dessins au cours des différentes étapes de construction, qui constituent à leur tour la base des extrusions et des rotations dans la zone de dialogue Historique 3D [3D History].

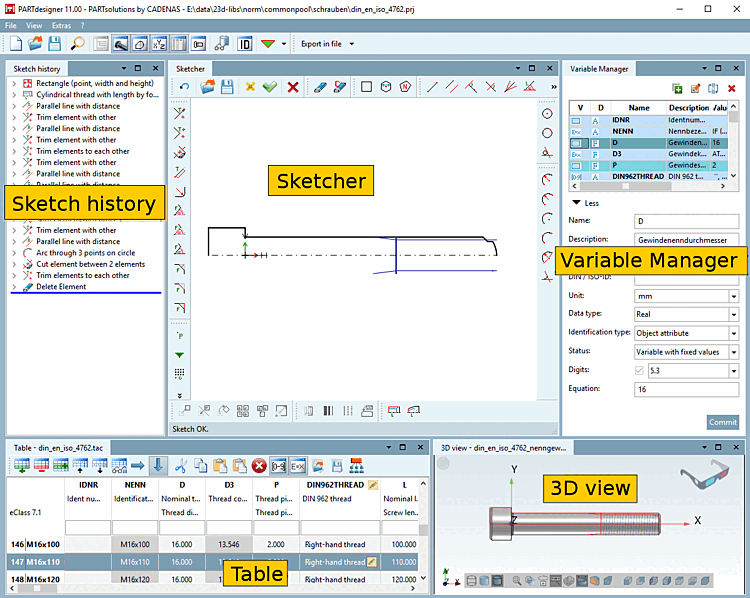

Le Esquisse [Sketcher] ou l’élément de menu correspondant, ouvrir le Fenêtre d’ancrage Sketcher et Esquissez l’histoire [Sketch history] ou intégrez-la dans le Premier plan.

Vous trouverez des informations détaillées sur Sketcher à l'adresse Section 7.9, «  Fenêtre d'amarrage "Sketcher  ».

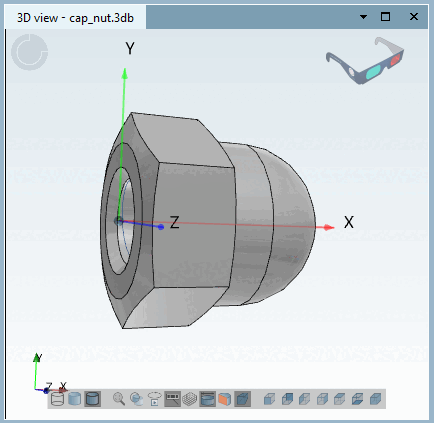

3D Vue [3D view]

Remarque La vue 3D [3D view]correspond à la représentation dans la vue des pièces [Part view] du PARTdataManager .

Le bouton de la fenêtre 3D [3D window] ou l’élément de menu correspondant ouvrent le Vue 3D [3D view] de la fenêtre d’ancrage ou mettez-le en avant.

Vous trouverez des informations détaillées sur la vue 3D [3D view] sur Section 7.7, «  Fenêtre d'accueil "Vue 3D  ».

Gestionnaire de variables [Variable Manager]

Dans PARTdesigner, au lieu d'utiliser des valeurs de cotation fixes, on crée des variables pour lesquelles des valeurs concrètes sont enregistrées dans des tableaux. Cette méthode présente l'avantage qu'il n'est pas nécessaire de créer un dessin pour chaque caractéristique de l'élément de construction.

Dans la fenêtre du docking Gestionnaire de variables [Variable Manager], vous pouvez créer de nouvelles variables ou modifier les données des variables existantes.

Le Gestionnaire de variables [Variable Manager] ou l’élément de menu correspondant, ouvrez le Ancrage du gestionnaire de variables [Variable Manager] de fenêtre ou le mettre en avant.

Vous trouverez des informations détaillées sur le gestionnaire de variables [Variable Manager] à l'adresse Section 7.8, «  Fenêtre d'accueil "Gestionnaire de variables  ».

tableau [Table]

Remarque Le tableau [Table]correspond à la représentation dans la vue des pièces [Part view] du PARTdataManager.

Le bouton Fenêtre de table [Table window] ou l’élément de menu correspondant ouvre le Table de fenêtre [Table] d’ancrage ou mettez-le en avant.

La modification d'une ligne de tableau ou d'une plage de valeurs permet de visualiser automatiquement la valeur correspondante dans la fenêtre d'ancrage Vue 3D [3D view], Sketcher ou Dérivation 2D [2D derivation].

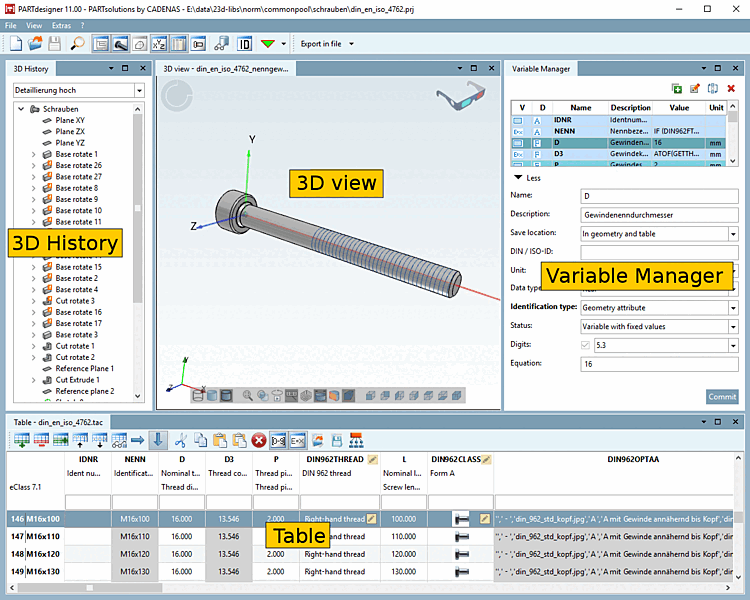

Si PARTdesigner est démarré à partir du fichier 3db, le tableau apparaît par défaut dans la partie inférieure de PARTdesigner (voir Fig. „PARTdesigner avec historique 3D [3D History], vue 3D [3D view], gestionnaire de variables [Variable Manager] et tableau [Table] “). Cette vue est également utilisée lorsqu'un fichier prj ou 3db est ouvert dans PARTdesigner via le menu Fichier [File] -> Ouvrir [Open].

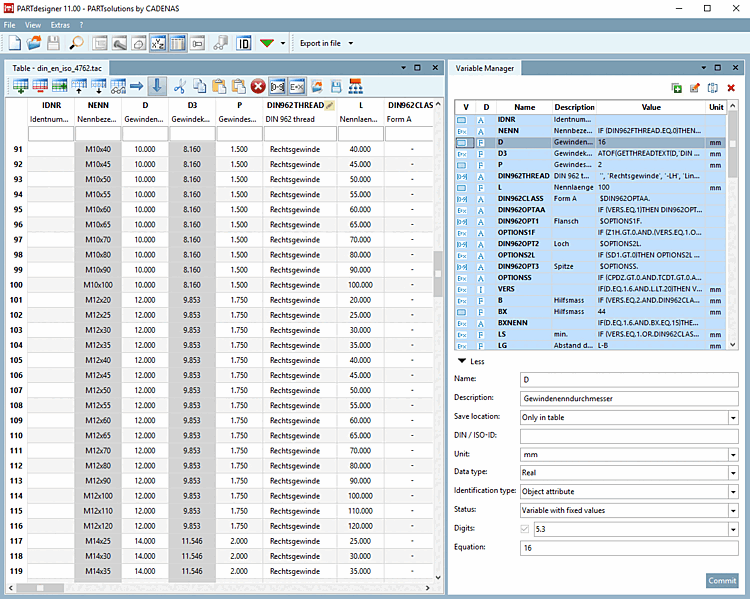

Si PARTdesigner est démarré à partir d'un fichier tab/tac, le tableau aura par défaut une grande zone. Cette vue est également utilisée lorsqu'un fichier tab/tac est ouvert dans PARTdesigner via le menu Fichier [File] -> Ouvrir [Open].

Vous trouverez des informations détaillées sur le tableau [Table] à l'adresse Section 7.12, «  Fenêtre d'accueil "Tableau  ».

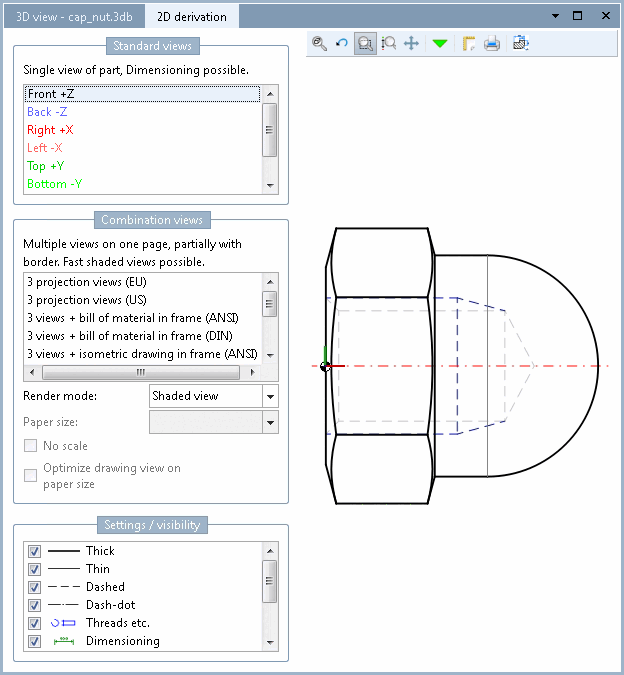

Le bouton de dérivation 2D [2D derivation] ou l’élément de menu correspondant ouvrent le Fenêtre d’ancrage , dérivation 2D [2D derivation] ou mettez-le en avant.

Pour afficher le corps volumique en mode 2D à partir de la vue 3D [3D view], veuillez sélectionner une perspective (Avant [Front], Arrière [Back], Droite [Right], Gauche [Left], Haut [Top], Bas [Bottom] ) ou une vue parmi les vues standard [Default views] ou les vues combinées [Combination views].

Voir aussi Section 7.10, «  Fenêtre d'amarrage "Dérivation 2D  ».

Pour plus de détails sur l'affichage 2D [2D view] dans PARTdataManager, voir Section 12.2, «  Créer une dérivation 2D  ».
