Recherche d'esquisses (2D)
3.1.6.4.7.4. Différentes méthodes d'application de la recherche d'esquisses |  |
| Précédent | Suivant |
Avec
Cliquez sur l’icône Importer le dessin [Import drawing]
vous pouvez importer l’image d’un composant, puis
utiliser divers procédés pour extraire proprement le composant de l’image
et enfin transférez le dessin dans le « cube d’esquisse » pour la recherche d’esquisse (2D). [Sketch search (2D)]
La procédure est illustrée ci-dessous à l'aide d'un exemple :
Accéder à Recherche d'esquisse (2D) [Sketch search (2D)].

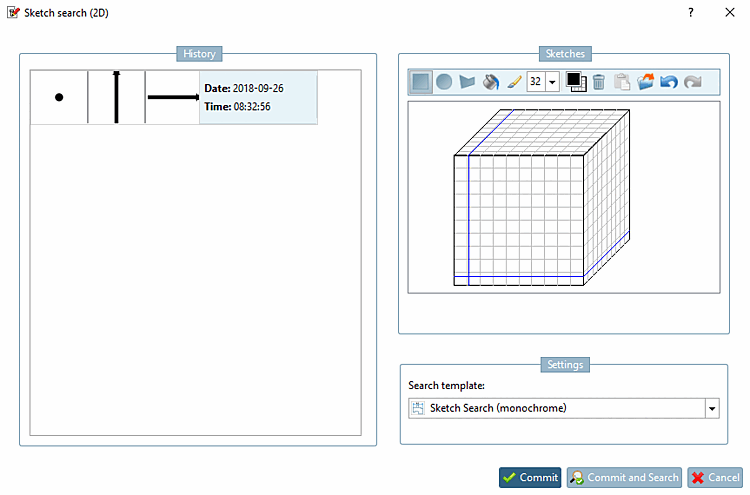

-> La fenêtre de dialogue du même nom s'ouvre.
Cliquez sur l’icône Importer le dessin [Import drawing]
et ajoutez l’image souhaitée via l’explorateur Un. Les formats d’image possibles sont les suivants jpg, gif et png. Vous pouvez également utiliser l’image directement avec Ctrl+V.
-> La boîte de dialogue Extraction du composant [Extraction of the part] avec l'image importée s'ouvre.
Déterminez la méthode d'extraction en cliquant sur l'onglet correspondant et extrayez la pièce.
Confirmez ensuite en cliquant sur .

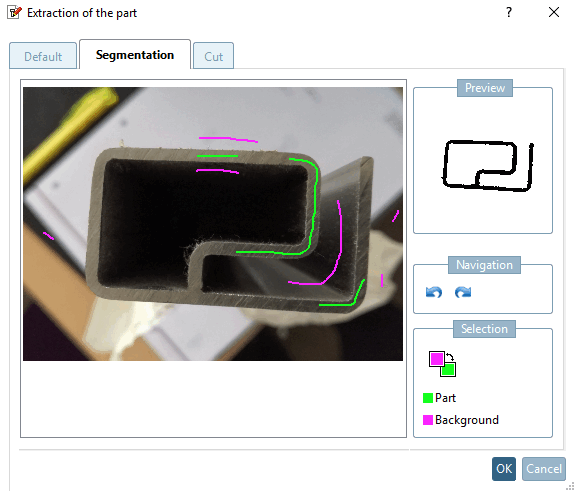

![Exemple de "segmentation [Segmentation]](https://webapi.partcommunity.com/service/help/latest/pages/fr/installation/doc/resources/img/img_18fc2c77cd1b43c78c76986e324f7e31.png)

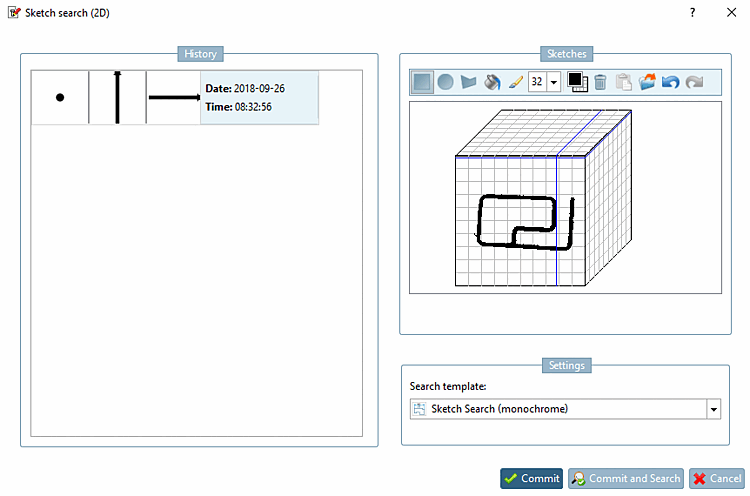

![L'ill. montre sous "Esquisses [Sketches]" l'esquisse actuellement reprise.](https://webapi.partcommunity.com/service/help/latest/pages/fr/installation/doc/resources/img/img_90b1c93637664babb93ef0eeb2cc5711.png)
Vous pouvez maintenant modifier l'esquisse en option. Voir Section 3.1.6.4.7.6, « Outils de peinture ».
Fermer la boîte de dialogue Recherche d'esquisse (2D) [Sketch search (2D)] en cliquant sur ou .
Les procédures d'extraction standard [Default], de segmentation [Segmentation] et de découpage [Cut] sont décrites en détail ci-dessous.

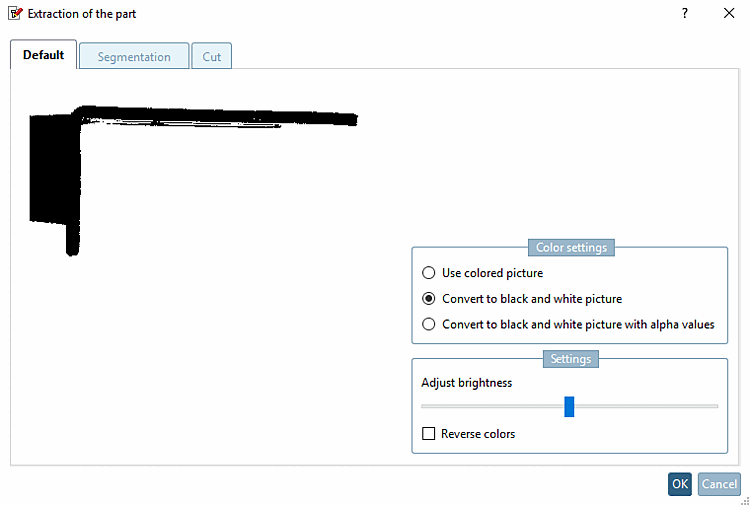

La méthode standard [Default] offre les options suivantes :

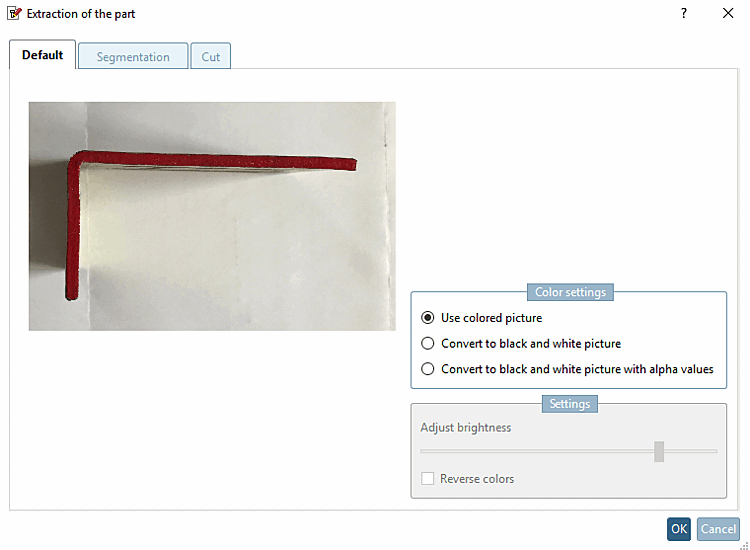

Utiliser une image en couleur [Use colored picture]: L'image devrait déjà montrer le contour souhaité sans ombre et peut alors être directement reprise.

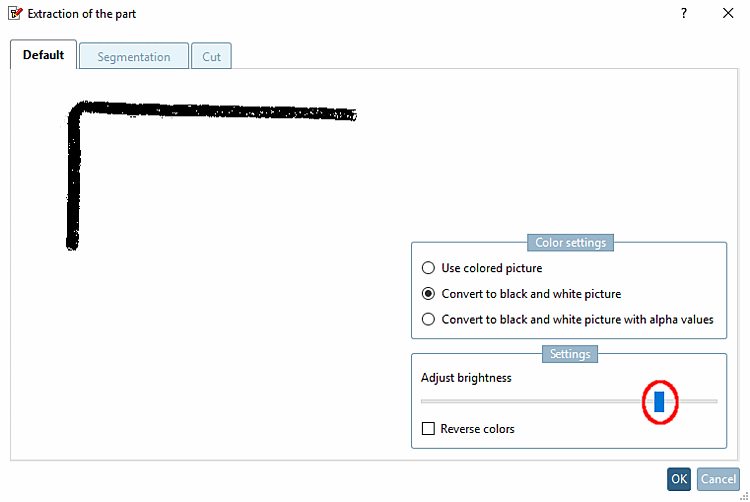

Convertir en image noir et blanc [Convert to black and white picture]: Ajustez la luminosité jusqu'à ce que le contour souhaité soit visible.
Convertir en image noir et blanc avec des valeurs alpha [Convert to black and white picture with alpha values]: Cette option fonctionne pour les images qui contiennent de la transparence. Tous les pixels transparents sont mis en blanc et tous les pixels non transparents sont mis en noir.

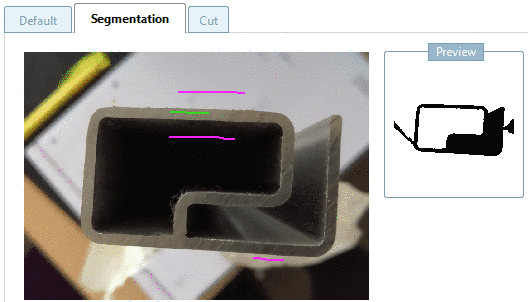

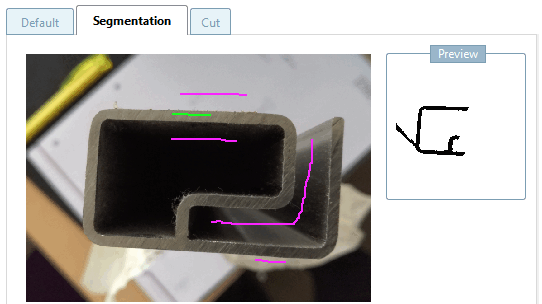

Avec la méthode Segmentation, vous pouvez marquer un segment de la pièce ou de l'arrière-plan autant de fois que vous le souhaitez, jusqu'à ce que vous soyez satisfait du résultat.
En principe, plus une image est contrastée et moins elle présente de contours parasites, moins il faut de repères pour extraire le dessin. Dans la pratique, il n'est toutefois pas possible de créer des images parfaites. La fonction est conçue de manière à ce que les contours parasites puissent être facilement supprimés.
![[Remarque]](https://webapi.partcommunity.com/service/help/latest/pages/fr/installation/doc/images/note.png)

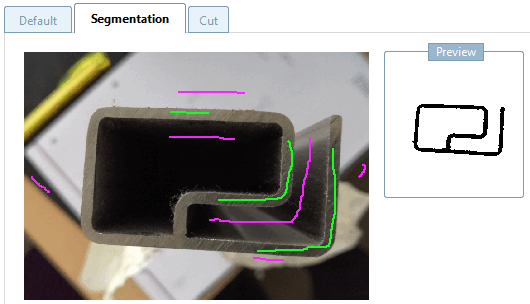

Avec quelques repères, les principaux contours sont déjà représentés dans l'aperçu.
La zone intermédiaire à faible contraste, en particulier, n'est pas encore représentée correctement. Marquez la zone intermédiaire en violet.
-> Cela permet (dans l'exemple) de supprimer également des zones sur la pièce elle-même.
Ajouter à nouveau les zones de pièces manquantes en utilisant le vert.

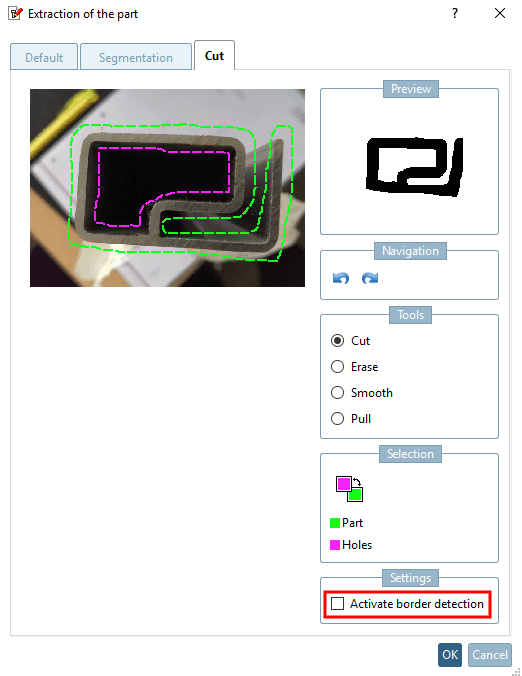

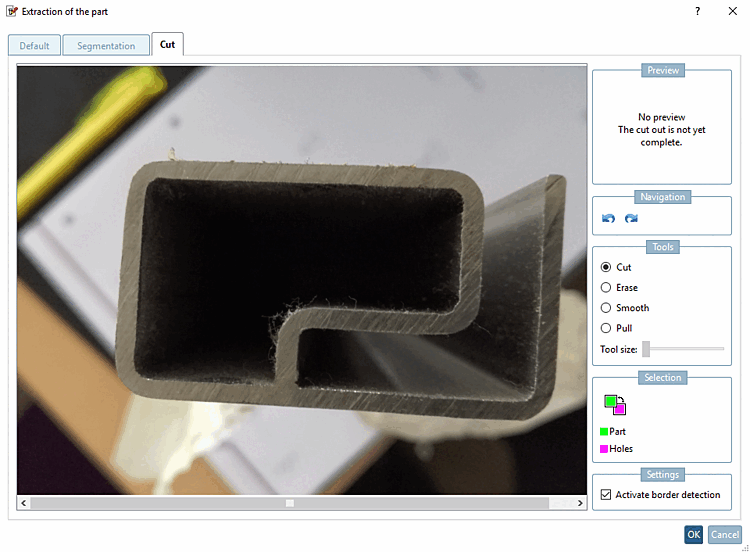

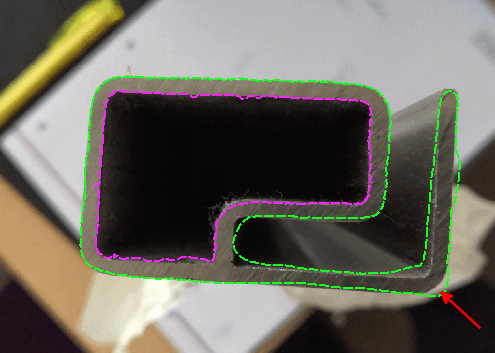

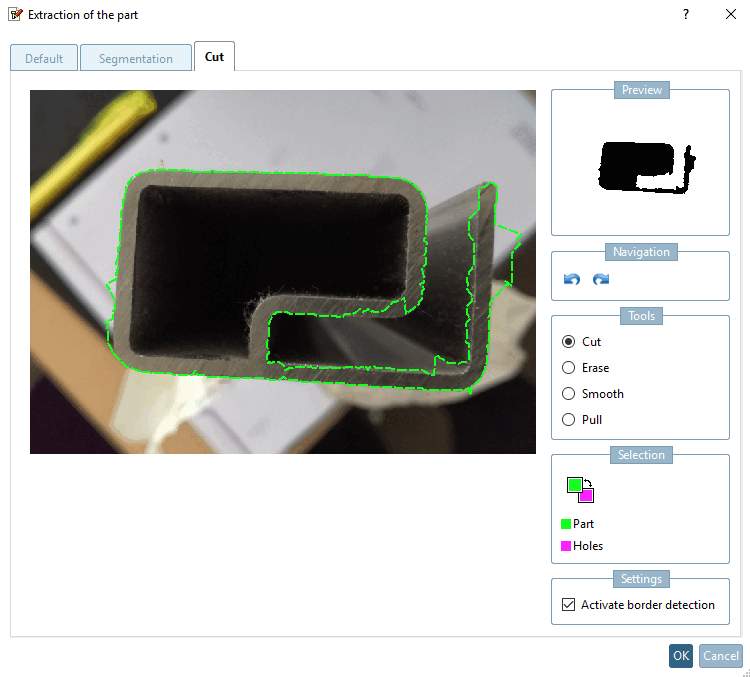

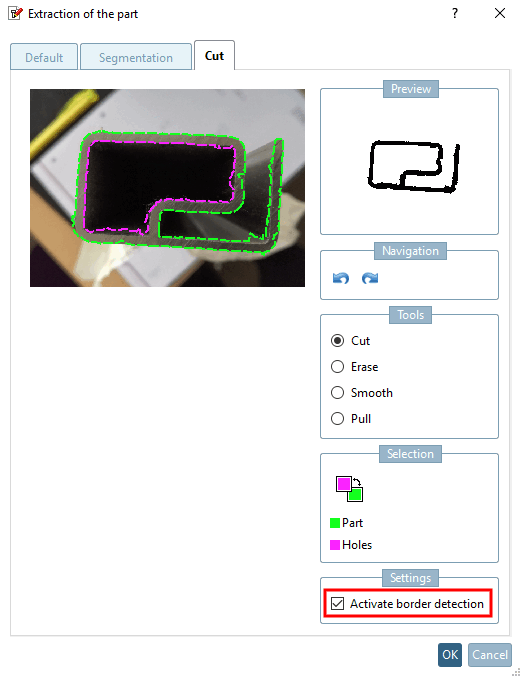

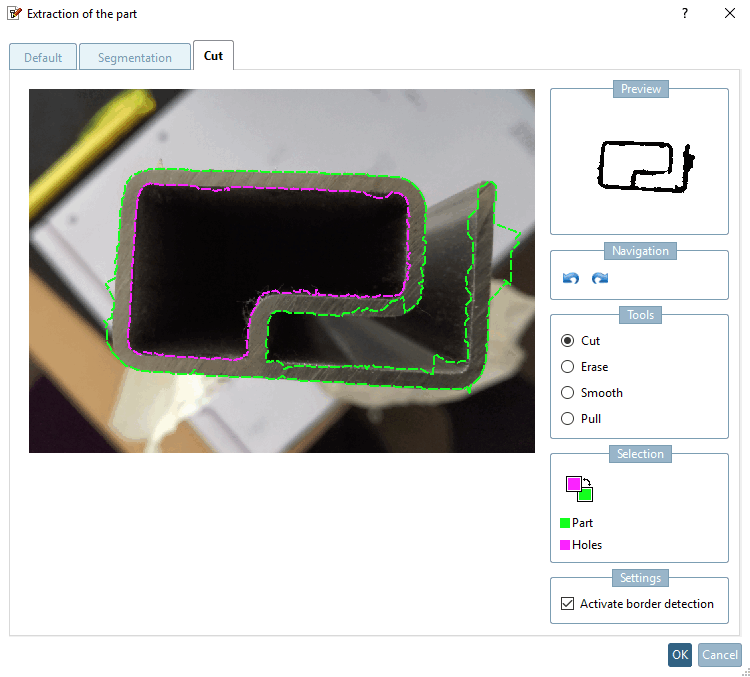

Marquez le contour extérieur (vert = composant) et intérieur (violet = trous) du composant, soit comme ligne à main levée, soit avec l'option Activer la détection d'arêtes [Activate border detection] (généralement meilleure).
Les outils Couper [Cut], Gommer [Erase], Lisser [Smooth] et Rapprocher [Pull] sont disponibles :

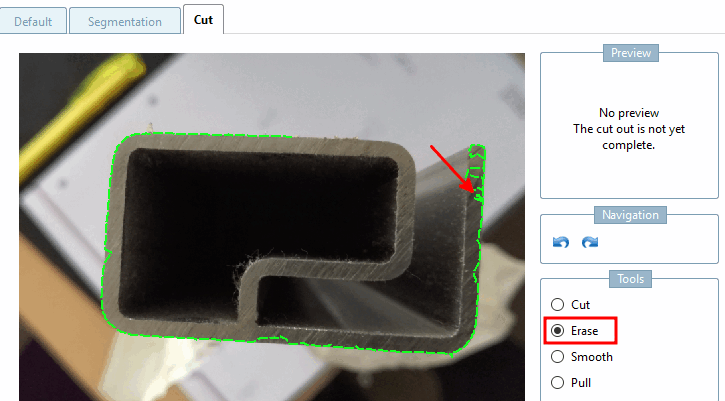

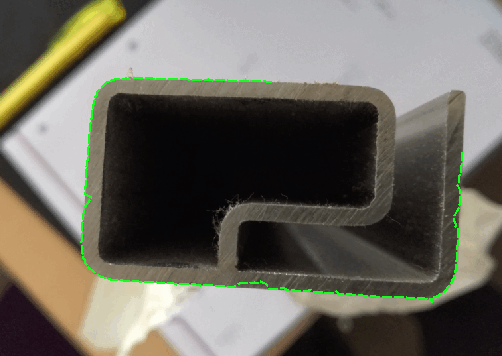

Gomme [Erase]: la gomme ne fonctionne qu'à la fin d'une ligne (pas au milieu).
Cliquez sur l'extrémité de la ligne souhaitée et, tout en maintenant le bouton de la souris enfoncé, effacez le long de la ligne.

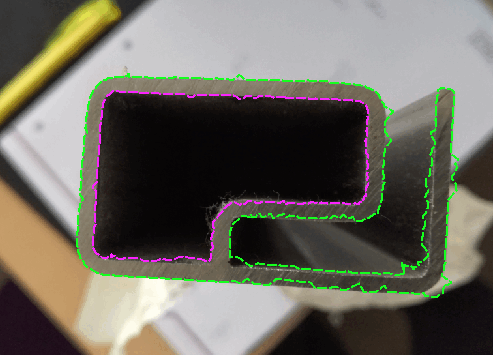

Le lissage rapproche les points de la valeur moyenne attendue entre le prédécesseur et le successeur.

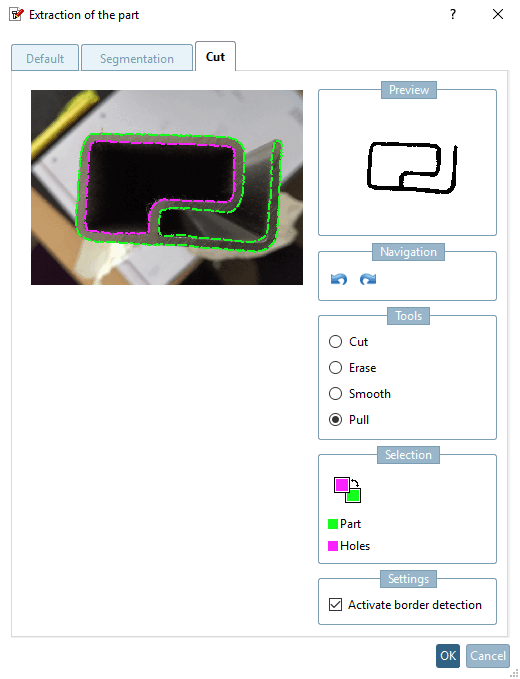

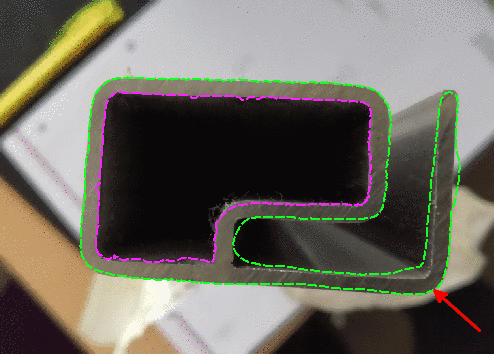

Rapprocher déplace les points de l'environnement proche vers le pointeur de la souris. Si vous cliquez à l'extérieur du contour, vous le déplacez vers l'extérieur, si vous cliquez à l'intérieur, vous le déplacez vers l'intérieur. À chaque clic de souris, le contour est rapproché du pointeur de la souris.
Activer la détection des contours [Activate border detection]: Si l'option est désactivée, essayez d'être aussi précis que possible sur les contours. Le résultat sera pris en compte de cette manière.
En règle générale, l'activation de l'option conduit plus facilement à un bon résultat.
Vous pouvez créer automatiquement les esquisses de vue à partir de n'importe quelle partie de l'arborescence du répertoire ou d'une liste de résultats, puis les modifier dans l'esquisseuret les utiliser ensuite pour une recherche d'esquisse.
Appel : Cliquer sur la commande de menu contextuel Recherche d'esquisses avec des esquisses de cette pièce [Sketch search for this part].
Vous trouverez cette commande dans le menu contextuel des projets (dans la structure du répertoire ou dans les listes de résultats).

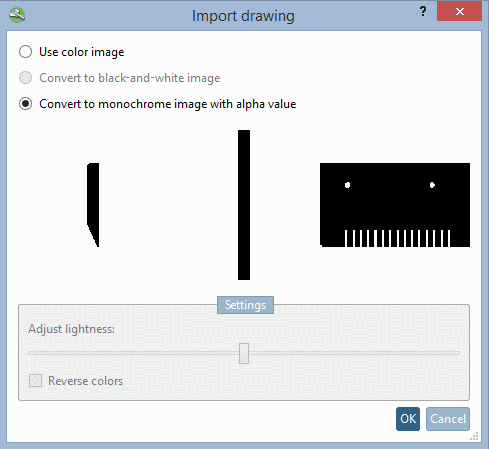

Trois vues d'esquisse sont automatiquement générées et affichées dans la boîte de dialogue Importer dessin [Import drawing].
Si l'option Convertir en image noir et blanc [Convert to black-and-white image] est activée, vous pouvez éventuellement inverser les couleurs [Reverse colors] et ajuster la luminosité [Adjust lightness] avant l'importation.
En cliquant sur , les dessins sont repris et affichés dans la liste des méthodes de recherche.
En cliquant sur le lien Recherche d'esquisses (2D) [Sketch search (2D)], vous ouvrez la boîte de dialogue permettant d'éditer les esquisses. Vous pouvez maintenant utiliser les esquisses dans leur état actuel ou, le cas échéant, continuer à les modifier et ne les utiliser qu'ensuite pour une recherche d'esquisse.
Vous trouverez des détails sur l'esquisseur sur Section 3.1.6.4.7.6, « Outils de peinture ».

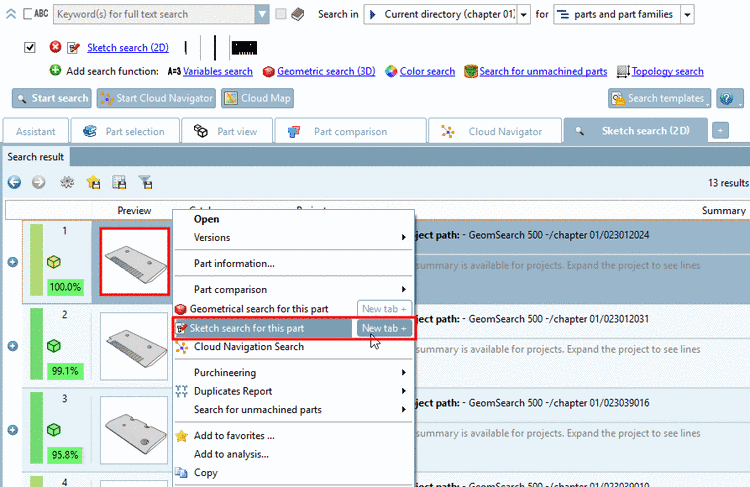

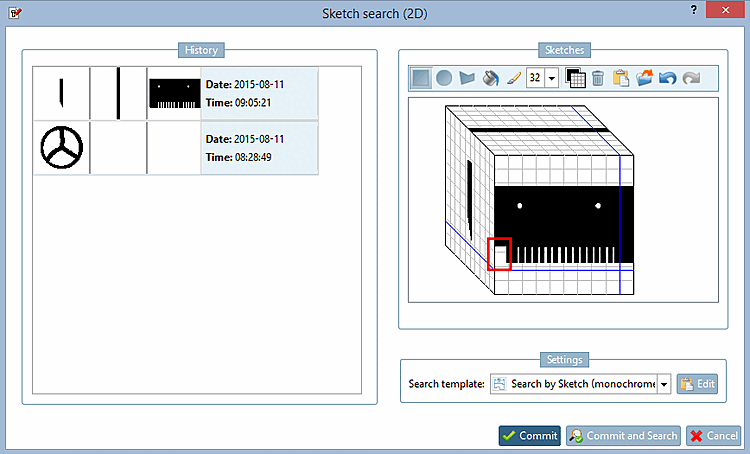

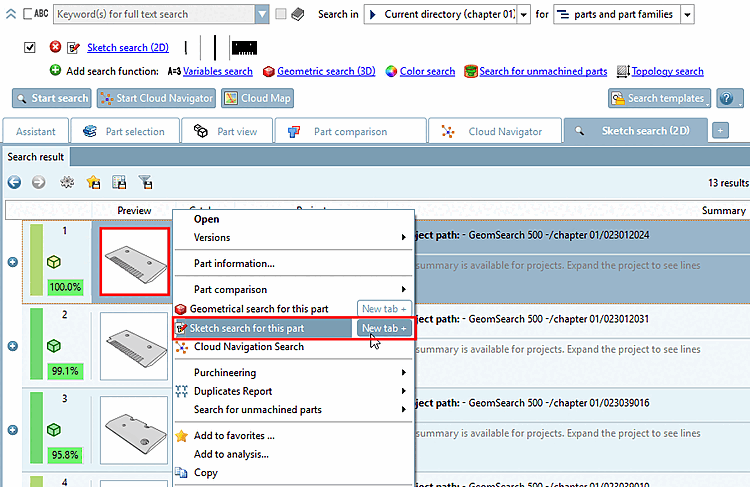

![Exemple : Appel à partir des résultats de recherche [Search results]](https://webapi.partcommunity.com/service/help/latest/pages/fr/installation/doc/resources/img/img_2522862a23364593ab453f8dc01eb1ce.png)
Créer des esquisses manuellement dans l'esquisseur. Voir Section 3.1.6.4.7.6, « Outils de peinture ».
