1.10.1.3.1.20. Classer les points d'attache au niveau de l'assemblage

Si un point d'attache doit être classé au niveau de l'assemblage, il doit être connu.

Jusqu'à la V11 incluse, un point d'attache ne pouvait être classifié que pour une pièce détachée d'un assemblage. A partir de la V12, il peut être rendu disponible au niveau de l'assemblage et la classification peut alors se faire directement au niveau de l'assemblage.

Procédez comme suit :

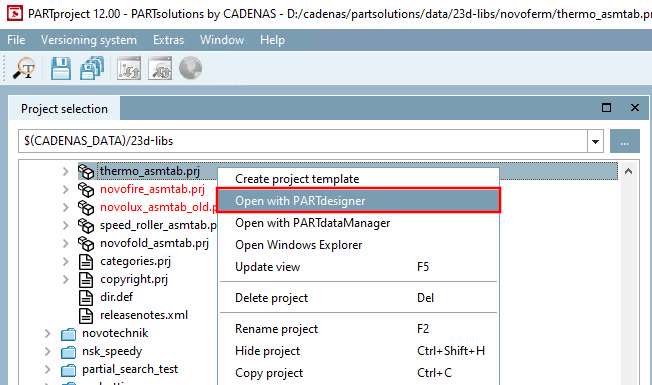

  1. Sélectionner le projet de tableau d'assemblage (*asmtab.prj) et cliquer sur la commande Ouvrir avec PARTdesigner [Open with PARTdesigner] du menu contextuel.

    -> La configuration de l'assemblage s'ouvre.

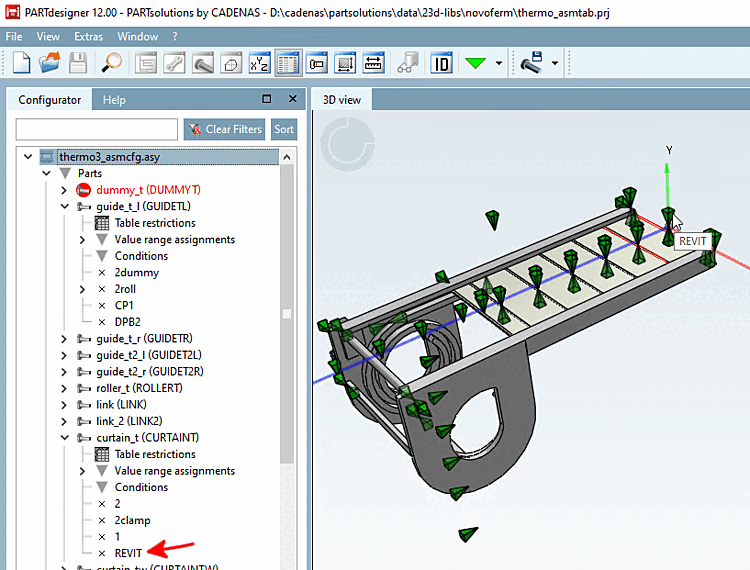

    L'illustration montre le point d'attache prévu pour le placement.

    L'illustration montre le point d'attache prévu pour le placement.

  2. Sur le plan principal, ouvrez le menu contextuel et cliquez sur Ajouter un point d'attache de partage [Add shared connection point].

    Ajouter un point d'attache de partage [Add shared connection point]

    Ajouter un point d'attache de partage [Add shared connection point]

  3. Dans le navigateur de règles [Rule browser], déterminez la partie et le point d'attache.

    -> Le point d'attache de partage a été ajouté.

    Point d'attache de placement dans la configuration (ici dans l'exemple "REVIT_CURTAINT -> CURTAINT")

    Point d'attache de placement dans la configuration (ici dans l'exemple "REVIT_CURTAINT -> CURTAINT")

  4. Enregistrez la configuration.

  5. Sélectionnez le fichier gabarit correspondant (*.asmtpl.prj) et ouvrez l'onglet Classification, puis la sous-page Vue 3D [3D view].

    (Aucun contenu 3D n'est affiché pour les assemblages).

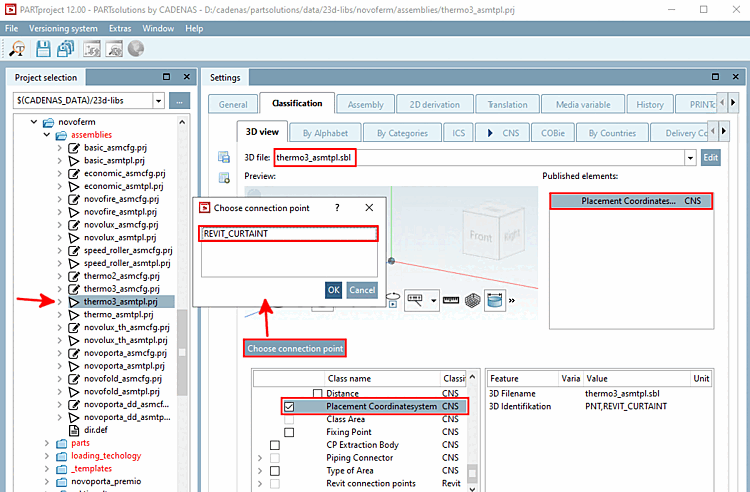

    Sélectionner le point d'attache [Choose connection point] (pour l'assemblage)

    Sélectionner le point d'attache [Choose connection point] (pour l'assemblage)

  6. Cliquez sur le bouton Sélectionner un point d'attache [Choose connection point].

    -> Le point d'attache de partage est affiché dans la boîte de dialogue du même nom.

  7. Sélectionnez le point et confirmez avec OK.

    -> L'interface standard habituelle pour déterminer les éléments publiés s'affiche désormais.

  8. Activez la classe Placement Coordinatessytem dans la classification CNS.

    -> La classe s'affiche sous Éléments publiés [Published elements].
