1.10.1.3.1.20. Anfügepunkte auf Baugruppenebene klassifzieren

Soll ein Anfügepunkt auf Baugruppenebene klassifiziert werden, muss dieser bekannt gemacht werden.

Bis einschließlich V11 konnte ein Anfügepunkt nur für ein Einzelteil einer Baugruppe klassifiziert werden. Ab V12 kann dieser auf Baugruppenebene verfügbar gemacht werden und dann das Klassifizieren direkt auf Baugruppenebene erfolgen.

Gehen Sie folgendermaßen vor:

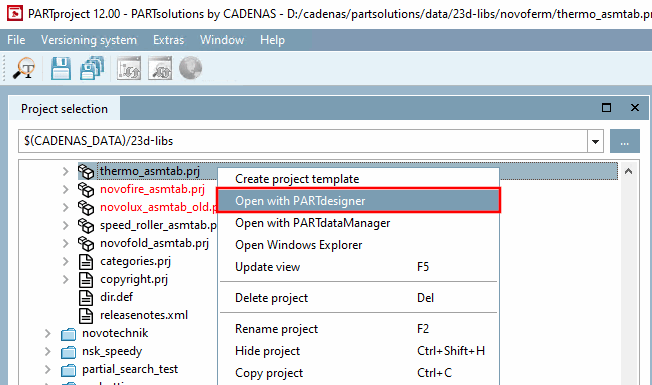

  1. Selektieren Sie das Baugruppen-Tabellen-Projekt (*asmtab.prj) und klicken Sie den Kontextmenübefehl Mit PARTdesigner öffnen [Open with PARTdesigner].

    -> Die Baugruppen-Konfiguration wird geöffnet.

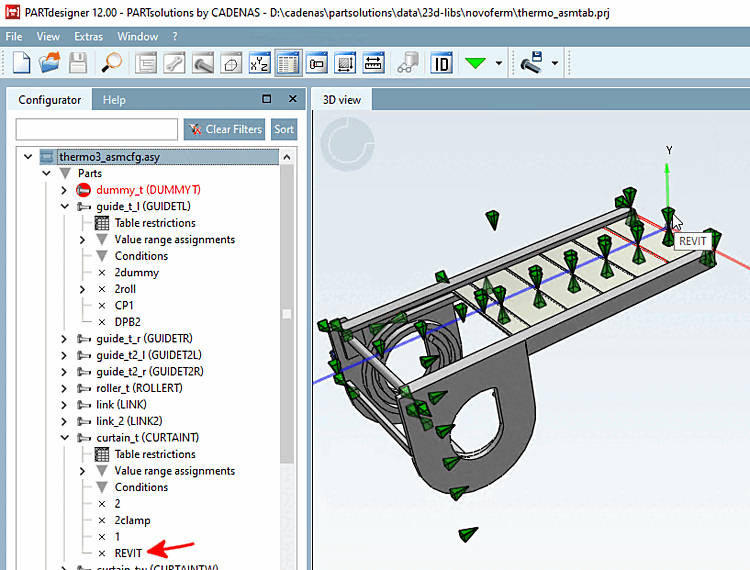

    Die Abbildung zeigt den für die Platzierung vorgesehenen Anfügepunkt.

    Die Abbildung zeigt den für die Platzierung vorgesehenen Anfügepunkt.

  2. Öffnen Sie auf der Hauptebene das Kontextmenü und klicken Sie auf Freigabe-Anfügepunkt hinzufügen [Add shared connection point].

    Freigabe-Anfügepunkt hinzufügen [Add shared connection point]

    Freigabe-Anfügepunkt hinzufügen [Add shared connection point]

  3. Bestimmen Sie im Regel Browser [Rule browser] Teil und Anfügepunkt.

    -> Der Freigabe-Anfügepunkt wurde hinzugefügt.

    Platzierungs-Anfügepunkt in der Konfiguration (hier im Beispiel "REVIT_CURTAINT -> CURTAINT")

    Platzierungs-Anfügepunkt in der Konfiguration (hier im Beispiel "REVIT_CURTAINT -> CURTAINT")

  4. Speichern Sie die Konfiguration.

  5. Selektieren Sie die entsprechende Schablonen-Datei (*.asmtpl.prj) und öffnen Sie die Registerseite Klassifikation [Classification] und dort die Unterseite 3D-Ansicht [3D view].

    (Bei Baugruppen wird kein 3D-Inhalt angezeigt.)

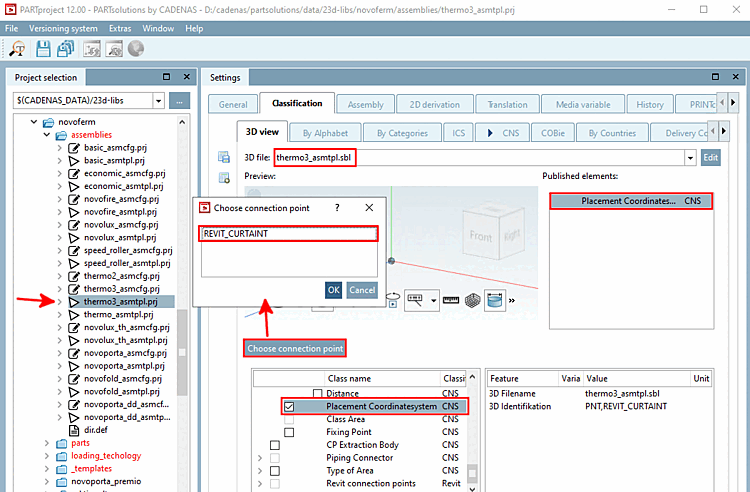

    Anfügepunkt auswählen [Choose connection point] (für Baugruppe)

    Anfügepunkt auswählen [Choose connection point] (für Baugruppe)

  6. Klicken Sie auf den Button Anfügepunkt auswählen [Choose connection point].

    -> Der Freigabe-Anfügepunkt wird im gleichnamigen Dialogfenster angezeigt.

  7. Selektieren Sie den Punkt und bestätigen Sie mit OK.

    -> Es wird nun die gewohnte Standard-Oberfläche zur Bestimmung publizierter Elemente angezeigt.

  8. Aktivieren Sie in der Klassifikation CNS die Klasse Placement Coordinatessytem.

    -> Die Klasse wird unter Publizierte Elemente [Published elements] angezeigt.
