5.9.2.3.3.  Groupes de variables - Colonnes (variables) visibles / cachées

L'option de paramétrage correspondante pour les groupes de variables est disponible dans PARTproject via l'onglet Paramètres [Settings] → Rubrique Général [General] → Option de menu Variables → Groupes de variables [Groups of variables] → ...

Fonction générale

L'option Groupes de variables [Groups of variables] permet de contrôler deux fonctions dans l'interface utilisateur :

  1. Statut de visibilité des variables (colonnes) dans 3Dfindit / PARTdataManager / PARTcommunity.

    Les variables qui n'appartiennent à aucun groupe ne sont pas affichées dans 3Dfindit / PARTdataManager / PARTcommunity. Les variables principales [Main variables] et les variables secondaires [Secondary variables] peuvent être affichées ou masquées de manière ciblée dans 3Dfindit / PARTdataManager / PARTcommunity.

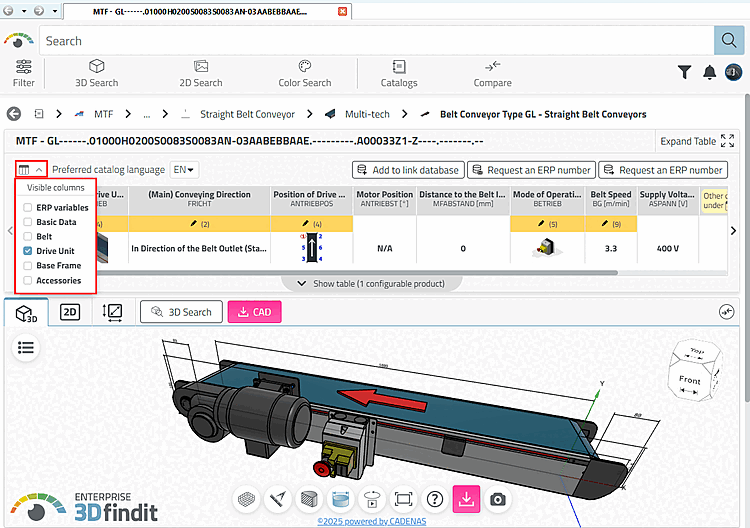

    Groupes de variables dans 3Dfindit

    Groupes de variables dans 3Dfindit

  2. Regroupement de variables : L'illustration ci-dessus montre comment vous pouvez afficher ou masquer de manière ciblée des groupes individuels.

Interface utilisateur dans PARTproject

Si des groupes ont déjà été définis (automatiquement via l'appartenance NB/LINA ou manuellement), les groupes MAIN et SECONDARY sont affichés avec les variables qui leur sont affectées.

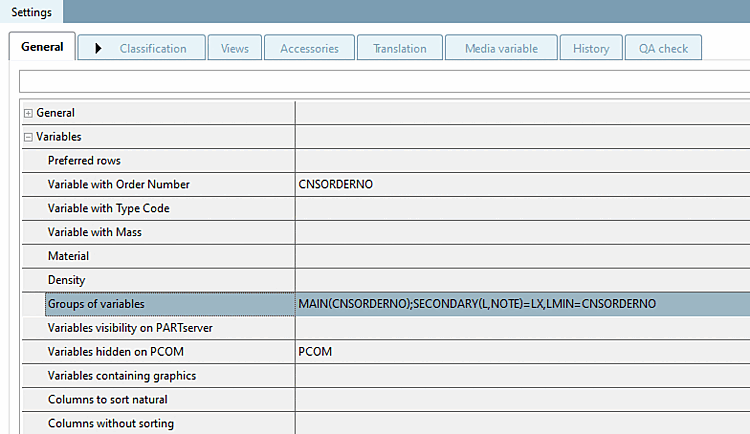

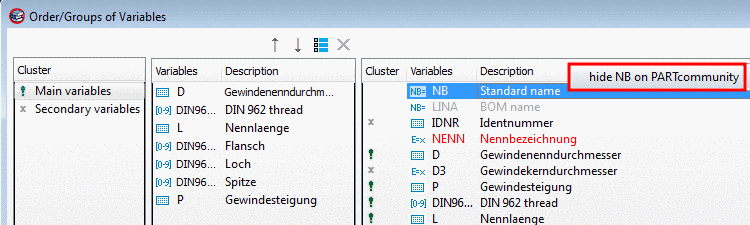

Ordre/groupes des variables [Order/Groups of Variables]

Ordre/groupes des variables [Order/Groups of Variables]

[Remarque]Remarque

Si aucun groupe n'a encore été défini pour un projet.[33] (reconnaissable au champ Groupes de variables [Groups of variables] vide),

alors les variables serontautomatiquement regroupées lors de la première ouverture de la boîte de dialogue Groupes de variables [Groups of variables].

Le regroupement automatique s'effectue selon le schéma suivant :

  • Les variables qui apparaissent dans NB et LINA sont classées dans le groupe des variables principales [Main variables], les autres dans le groupe des variables secondaires [Secondary variables].

  • Si le paramètre Ordre/groupes de variables - Conserver uniquement les variables avec algorithme de caractéristiques qui constituent NB dans le MAIN [Order/groups of variables - initially add only variables with feature algorithm used in NB in the MAIN group] est activé, les variables saisies dans les lignes Variable avec numéro de commande [Variable with order number] et Variable avec clé de type [Type code] sont également transférées automatiquement dans le groupe MAIN.

  • Les variables de type "algorithme" qui n'apparaissent pas dans le BN sont invisibles par défaut et ne sont pas affectées à un groupe lors du regroupement automatique.

  • Les variables qui étaient explicitement invisibles (dans V8.1) ne sont pas affectées à un groupe et sont donc invisibles.

Après la fermeture de la boîte de dialogue, les groupes sont affichés dans le champ.

Vous pouvez modifier les affectations de groupe à tout moment.

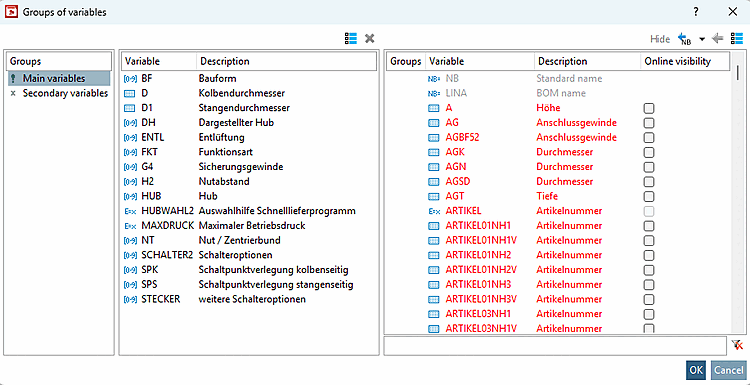

En cliquant sur le bouton Parcourir ..., la boîte de dialogue Groupes de variables [Groups of variables] s'ouvre.

  • Colonne de gauche | Subdivision en groupes

    Dans la colonne de gauche, sous Groupes [Groups], vous pouvez basculer entre les variables principales [Main variables] et les variables secondaires [Secondary variables] (éventuellement aussi entre d'autres variables créées manuellement), qui sont alors affichées dans la colonne du milieu.

  • Colonne du milieu | Liste des variables du groupe sélectionné

    La colonne du milieu affiche le contenu du groupe sélectionné.

  • Colonne de droite | Liste de toutes les variables

    Toutes les variables sont listées dans la colonne de droite. Dans le champ de saisie en bas à droite, vous pouvez saisir n'importe quelle entrée pour filtrer les variables. [Il est possible d'entrer n'importe quelle partie de termes. Par exemple, "diamètre" trouve "diamètre extérieur" et "diamètre intérieur".

    Les variables NB et LINA ne peuvent être attribuées à aucun groupe et sont toujours affichées en gris dans la colonne de droite.

    Les variables représentées en rouge ne font partie d'aucun groupe et sont invisibles dans le tableau, ou dans 3Dfindit / PARTdataManager / PARTcommunity.

    case à cocher Visibilité en ligne [Online visibility]:

    • Si l'option est activée, les variables sont affichées sur 3Dfindit / PARTcommunity, bien qu'elles soient éventuellement cachées par ailleurs.

    • Si l'option est désactivée, les variables ne sont pas affichées sur 3Dfindit / PARTcommunity, bien qu'elles soient éventuellement visibles par ailleurs.

    La visibilité ne peut être ajustée que pour des valeurs fixes devenir. [Visibility can only be adjusted for fixed values.] Par conséquent, les cases à cocher pour les variables de plage de valeurs [Value range variables] () et les variables avec algorithme caractéristique [Attribute algorithm] () sont désactivées.

  • Icônes et boutons

    La variable se trouve dans le groupe Variables principales [Main variables]
    La variable se trouve dans le groupe Variables secondaires [Secondary variables]


    Les caractères noirs: La variable fait partie du groupe Variables principales [Main variables] ou Variables secondaires [Secondary variables] et est visible dans 3Dfindit / PARTdataManager / PARTcommunity.

    [Remarque]Remarque

    Si aucune attribution automatique de groupe n'a encore eu lieu pour les anciens projets, la variable nouvellement ajoutée est traitée selon l'"ancien" schéma et attribuée au groupe "Variables secondaires [Secondary variables]" et a donc une couleur de police noire.

      Les caractères rouges: La variable n'est pas affectée à un groupe et est cachée dans 3Dfindit / PARTdataManager / PARTcommunity.
      Les caractères gris: La variable a été créée dans PARTdesigner et n'est initialement affectée à aucun groupe et n'est donc pas visible dans 3Dfindit / PARTdataManager / PARTcommunity.
    Sélectionner toutes les variables du groupe sélectionné
    Supprimer l'affectation des variables
    Masquer / cacher les variables
    Affecte les variables de la désignation de la norme. Vous pouvez appliquer ici un filtre supplémentaire pour prendre en compte soit toutes les variables (ne pas faire de sélection), soit uniquement l'algorithme des caractéristiques [Attribute algorithm], soit uniquement la plage de valeurs [Value range], soit uniquement les variables avec des valeurs fixes [Variable with fixed values].

    Ajouter la variable sélectionnée au groupe sélectionné. Il est également possible de déplacer la variable par glisser-déposer.

    Réinitialiser le filtre [Reset filter]

Masquer et afficher des colonnes

  • Masquer

    Si une variable ne fait pas partie de de n’importe quel groupe, elle est invisible. Pour changer l’attribution en un group, sélectionnez un groupe dans la colonne de gauche et Cliquez Supprimer [Remove]. Le La variable s’affiche dans la colonne de droite, elle est maintenant affichée en rouge. et s’est ainsi évanouie.

  • Fade in

    À Pour rendre à nouveau visible une colonne masquée, sélectionnez Sur la gauche, sélectionnez le groupe qui doit contenir la variable et faites glisser le puis glissez-déposez la variable souhaitée de la colonne de droite dans la colonne du milieu ou utilisez la touche fléchée .

  • Traitement des variables nouvellement ajoutées

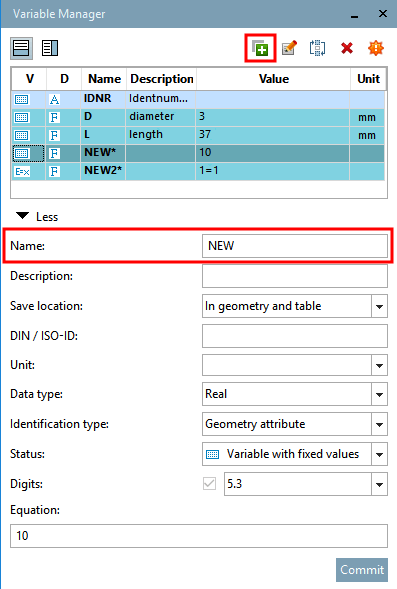

    Situation initiale : une variable a été ajoutée dans le gestionnaire de variables [Variable Manager].

    PARTdesigner > Gestionnaire de variables [Variable Manager]

    PARTdesigner > Gestionnaire de variables [Variable Manager]

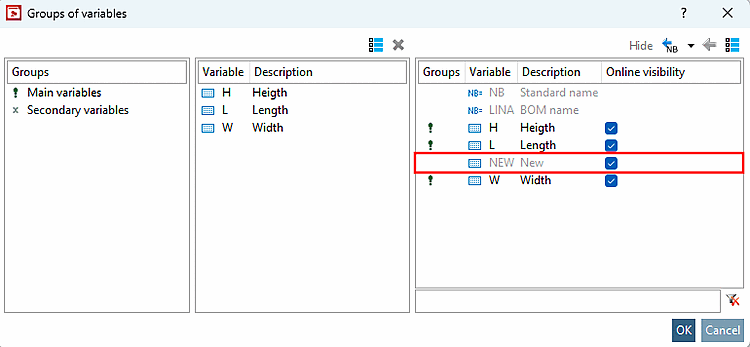

    Les variables nouvellement ajoutées dans PARTdesigner sont marquées en gris ou en rouge dans la boîte de dialogue Groupes de variables [Groups of variables] de PARTproject.

    PARTproject → Boîte de dialogue "Groupes de variables [Groups of variables]

    PARTproject → Boîte de dialogue "Groupes de variables [Groups of variables]

    • Gris: variable principale (partie de NB ou LINA) ou variable secondaire [visible dans 3Dfindit / PARTdataManager ].

    • Rouge: N'appartient à aucun groupe (p. ex. algorithme de caractéristique, mais ne fait pas partie du NB) [non visible dans 3Dfindit / PARTdataManager ].

    Adaptez l'appartenance à un groupe comme vous le souhaitez (voir ci-dessus ).

    [Remarque]Remarque

    Toutefois, si (pour les anciens projets) il n'y a pas encore eu d'affectation automatique à un groupe (voir ci-dessus ), la variable nouvellement ajoutée est traitée selon l'"ancien" schéma et affectée au groupe "Variables secondaires [Secondary variables]". Dans tous les cas, vous pouvez adapter l'affectation à un groupe.

Regroupement de variables

Pour créer des groupes, voir Section 5.9.2.3.2, «  Création de groupes de variables (au niveau du catalogue)  ».

Sélectionnez un groupe dans la colonne de gauche.

Tirer Vous pouvez ensuite glisser-déposer les variables souhaitées à partir de la droite (liste de toutes les variables) dans la colonne du milieu ou utilisez Pour ce faire, utilisez la touche fléchée .

Si vous fermez la boîte de dialogue en cliquant sur OK, les regroupements s'affichent sous Groupes de variables [Groups of variables].

MAIN(ARTNR);SECONDARY(BI1,BI2,BI3,BA)

Réglages particuliers

Ordre/groupes de variables - Ne garder que les variables avec algorithme de caractéristiques qui forment NB dans le MAIN [Order/groups of variables - initially add only variables with feature algorithm used in NB in the MAIN group]:

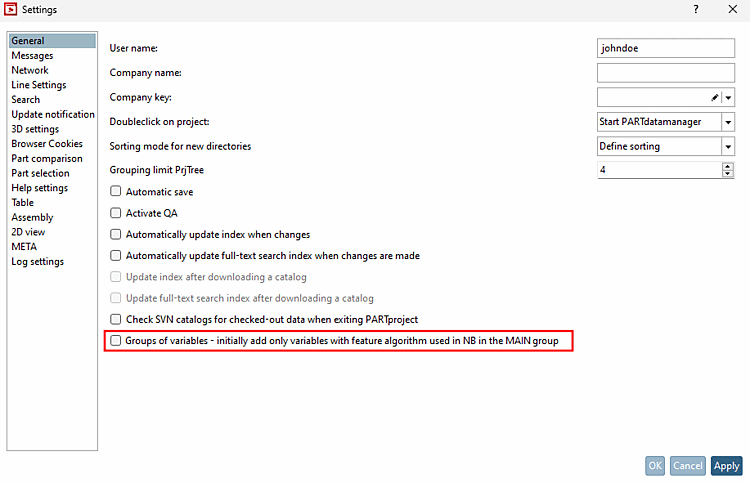

Boîte de dialogue Paramètres [Settings]

Boîte de dialogue Paramètres [Settings]

En principe, à la première ouverture de la boîte de dialogue Groupes de variables [Groups of variables] - si aucun groupe n'a encore été défini - les variables sont automatiquement extraites de la BN et affectées à des groupes.

Il convient de distinguer les cas suivants :

  • option activée : Seules les variables de l'algorithme sont extraites de la BN

  • option désactivée : Toutes les variables (variables avec algorithmes, valeurs fixes et plages de valeurs) sont extraites de la BN.



[33] Le projet a par exemple été créé avant que cette fonctionnalité ne soit disponible.
