Le La figure suivante illustre l’interface utilisateur avec laquelle PARTdataManager s’ouvre. ^[28]

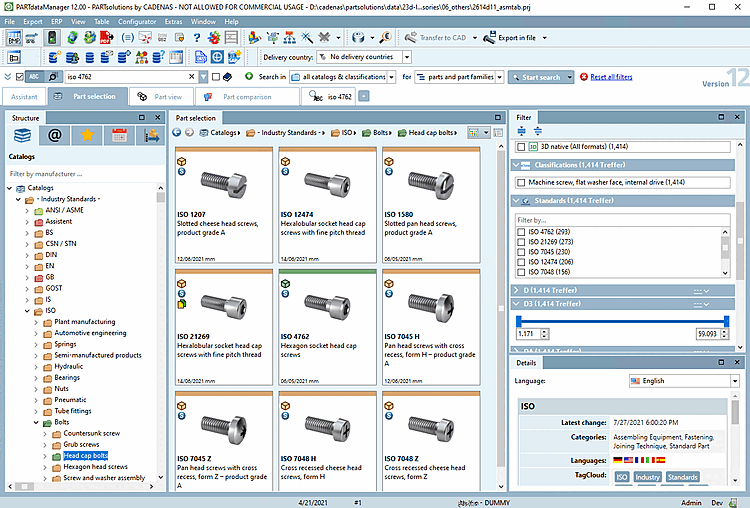

PARTdataManager avec onglet "Sélection des pièces [Part selection]

En principe, vous pouvez rechercher le composant souhaité via la structure du répertoire (par exemple sur la page d'onglet Catalogues [Catalogs] ou Classes ), ce qui n'est pas examiné en détail dans l'exemple.

Sélection "Catalogues [Catalogs]

Sélection "Classifications [Classifications]

Dans cet exemple, nous allons exécuter une recherche plein texte [Full-text search]. Celle-ci est ouverte et activée par défaut au démarrage du programme.

Vous trouverez des explications détaillées sur toutes les méthodes de recherche sur Section 3.1.6.4, «  Méthodes de recherche  ».

Laissez le paramètre par défaut Rechercher dans [Search in] "tous les catalogues & classifications" par [for] "familles de pièces et pièces détachées [parts and part families]".

Vous trouverez des informations détaillées à ce sujet sur Section 3.1.6.1.1, «  Chercher dans... : Où ?  » et Section 3.1.6.3, «  Recherche de pièces détachées | Familles de pièces et pièces détachées  ».

Définissez l'entrée suivante dans le champ de saisie :

wellengelenk

Vous trouverez des informations détaillées ici. sous Section 3.1.6.4.3, «  Recherche plein texte  », ou directement à partir du Interface utilisateur en cliquant sur documentation. .

Cliquez sur recherche . [Start search]

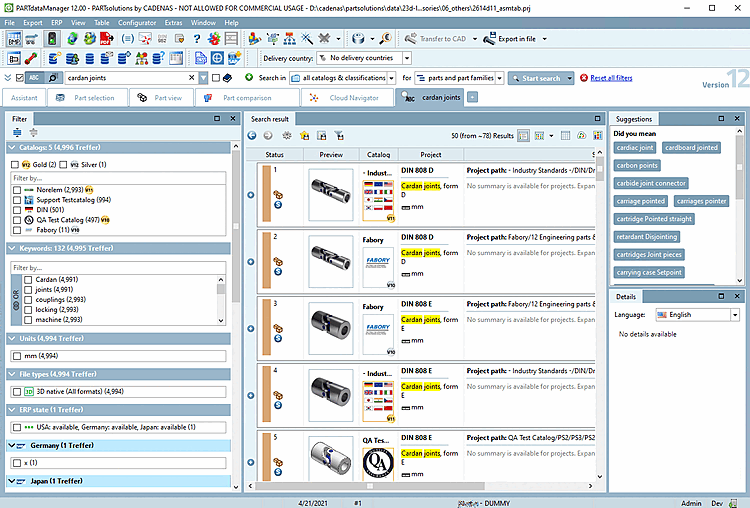

-> Les résultats de la recherche sont listés sur une page d'onglet spécifique. Le libellé de l'onglet indique les paramètres de recherche.

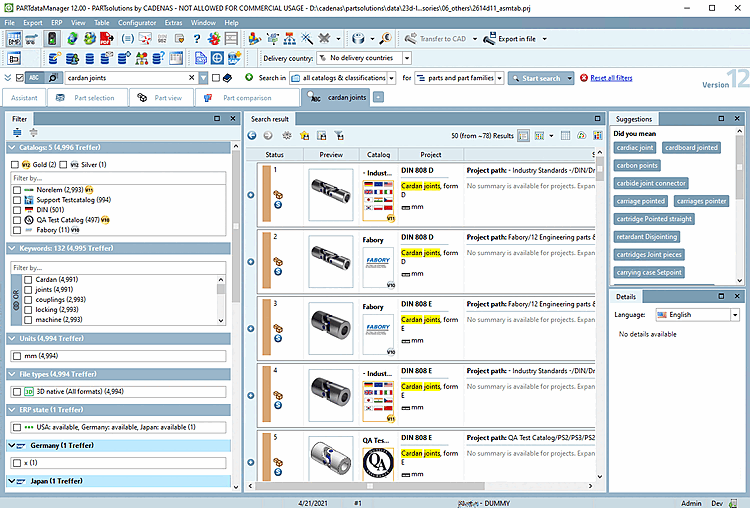

PARTdataManager avec onglet "Résultats de la recherche

À les bitmaps des composants (par exemple (composant) ou (assemblage)^[29] reconnaître que vous êtes au niveau du projet (le niveau le plus bas de la structure du répertoire).

Effectuez un double-clic sur le composant souhaité.

La page de dialogue Vue des pièces [Part view] s'ouvre.

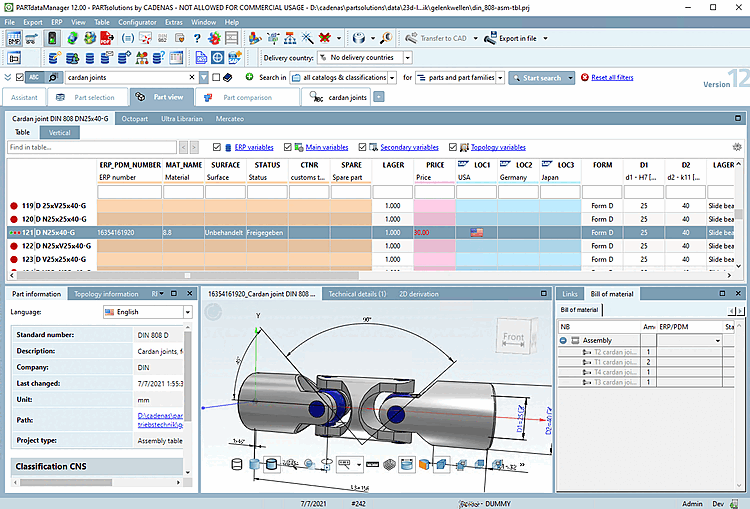

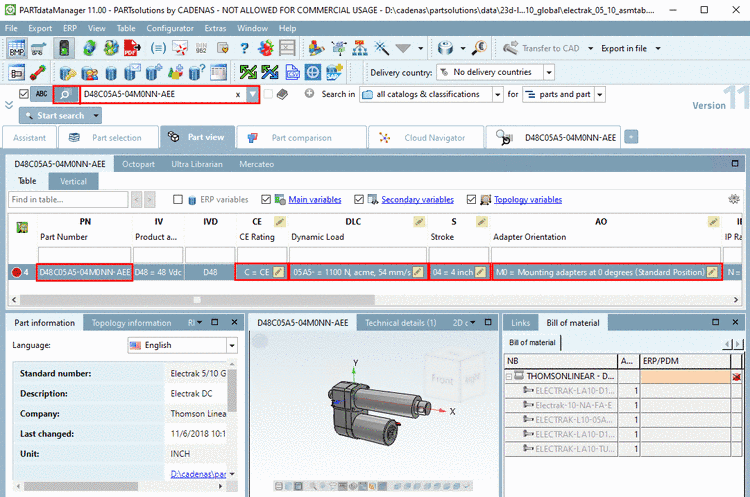

PARTdataManager avec l'onglet "Vue des pièces [Part view]".

Remarque Les onglets vous permettent de basculer à tout moment entre, par exemple, la sélection des pièces [Part selection], la vue des pièces [Part view] ou les résultats de la recherche [Search results].

Sur la page d' [Part view] onglet Vue des pièces [Part view], vous pouvez maintenant définir les caractéristiques du composant.

Remarque Pour l'intégration ERP, vous avez le choix entre des valeurs vertes (avec numéro ERP) et rouges (sans numéro ERP).

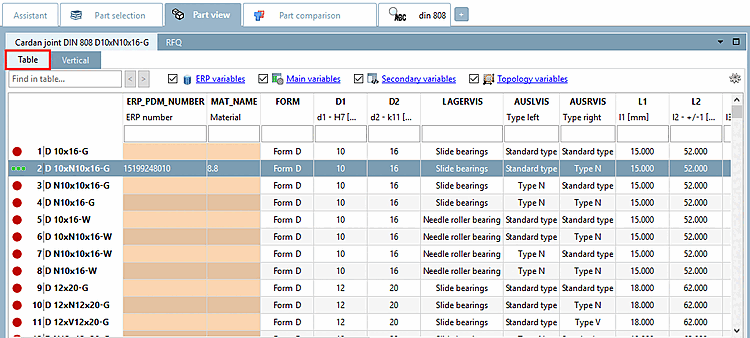

L'illustration suivante montre les options de réglage pour la vue des pièces [Part view]:

Le Les valeurs par défaut lors de l’ouverture de la page de dialogue Vue de pièce [Part view] correspondent à un support ligne de tableau (si l’intégration ERP existe, une ligne avec Numéro ERP chargé). ^[30]

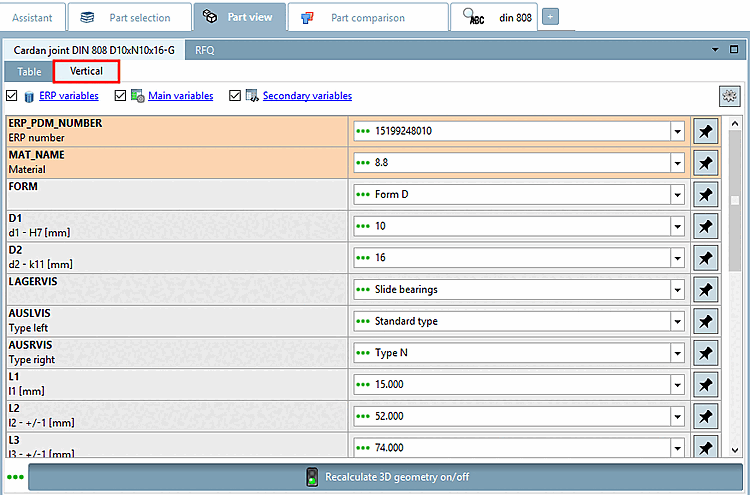

Dans ce qui suit, le mode Vertical est utilisé pour spécifier les valeurs.

Toutes les variables sont listées les unes en dessous des autres.

Dans cet exemple, D2 est fixé à la valeur 50.

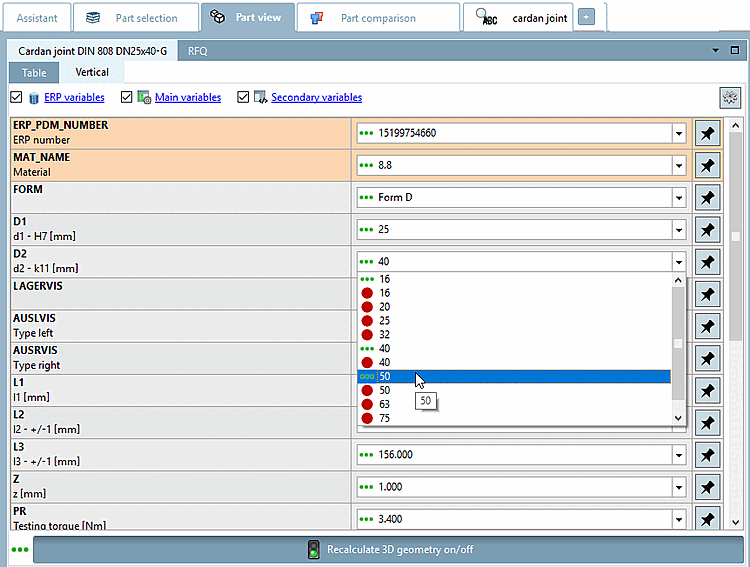

D2 est spécifié par sélection de zone de liste.

Vous avez le choix entre plusieurs valeurs prêt. [There are some values possible at the moment.] Filtré. Filtré Les variables limitent les autres sélections [Filtered. Filtered variables restrict other selections.] .

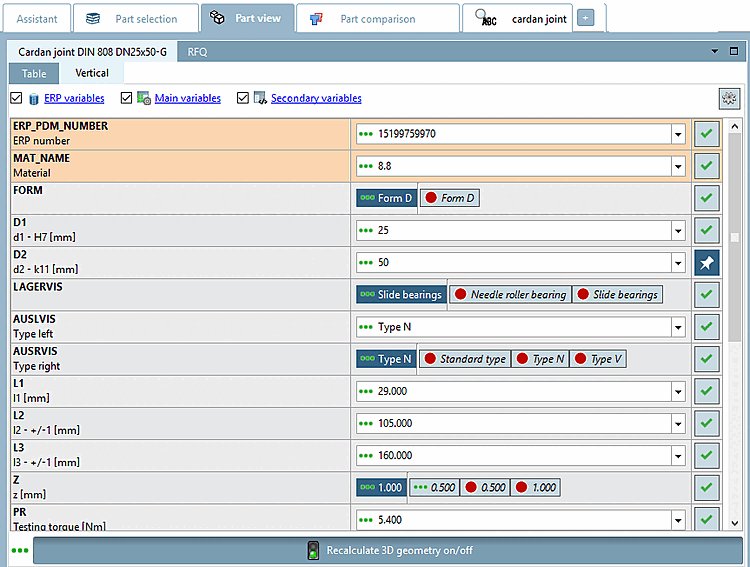

L'icône change.

-> La valeur est donc filtrée (épinglée).

-> Pour les lignes dépendantes , la sélection terminée apparaît, il n’en reste qu’une valeur possible [Selection done. There is only one value left to choose.] . Dans cet exemple, c’est le cas de tous les d’autres lignes.

Vous trouverez des explications détaillées sur les symboles sur le site Section 3.1.7.2, « Déterminer les caractéristiques dans la vue "Vertical  ».

Vue 3D [3D view]

La vue 3D [3D view] permet d'observer et de contrôler la pièce en trois dimensions.

De nombreuses fonctions supplémentaires sont disponibles à cet effet.^{[31] [32]}

Souvent La loupe [Magnifying glass] est également utile pour regarder les détails devoir.

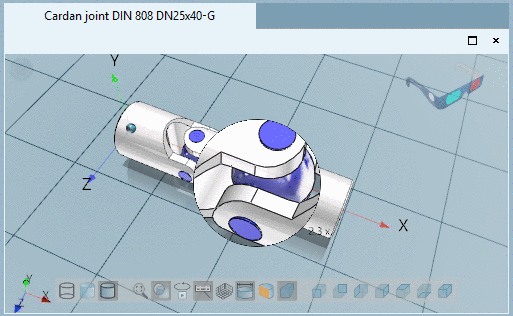

Vue 3D avec loupe [Magnifying glass]

La fenêtre d'accueil Données techniques [Technical details] affiche des vues de cotes [Dimensioning views] (par ex. vue de face [Front view], vue de côté [Side view] ) et des modes d'affichage [Display mode].

Si des choix sont disponibles, sélectionnez l'option souhaitée dans la zone de liste.

Vue de cotation [Dimensioning view] "Vue de face [Front view]

Pour les assemblages [Assemblies], vous voyez la structure de l'assemblage dans la fenêtre d'accueil Structure [Assembly] -> onglet Nomenclature [Bill of material]. Les pièces détachées sont listées avec leur nombre [Amount] respectif.

Les éléments de construction de type similaire sont affichés dans la fenêtre de docking Références [Links].

Références [Links] (ici avec sélection "Répertoire")

En double-cliquant sur un composant, vous pouvez le charger directement.

Exportation [Export]

Si vous êtes satisfait de votre sélection, vous pouvez transférer le composant, ou l'assemblage, vers votre système de CAO.

Pour ce faire, cliquez sur le bouton Transférer vers la CAO [Transfer to CAD]. ^[33]

Remarque Le bouton reste actif, indépendamment du fait qu'il soit appelé par la suite à partir du menu PARTsolutions ou que vous passiez directement dans le PARTdataManager.[a]

[a] Si un modèle "valide" est ouvert dans le système CAO, le bouton est automatiquement actif dans PARTdataManager.

Grâce à l' exportation dans un fichier [Export in file], vous pouvez également exporter le composant sur votre disque dur dans les formats les plus divers.^[34]

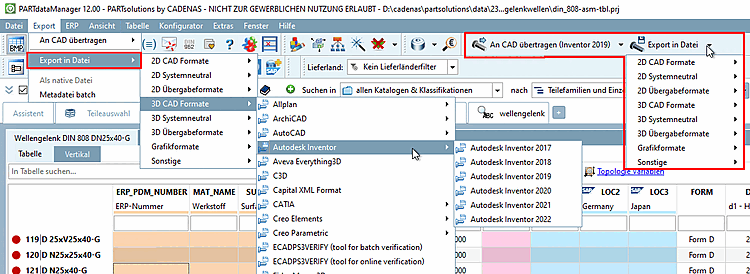

Exportation

Dérivation 2D [2D derivation] (en option)

Si vous souhaitez exporter le composant vers un système de CAO 2D, vous devez d'abord créer une dérivation 2D [2D derivation].

Pour ce faire, cliquez sur l’icône Vue 2D [2D view] .

-> La boîte de dialogue Vue 2D [2D view] apparaît.

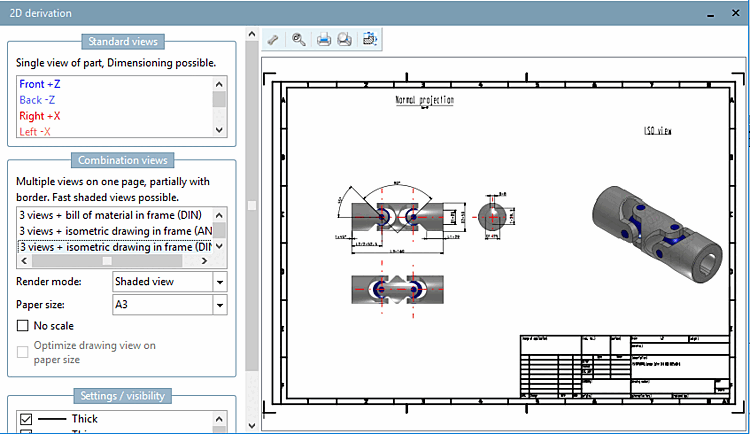

Vue 2D [2D view]

Choisissez une vue. Dans l'exemple, la vue Cadre DIN (BOM) [Frame DIN (BOM)] est sélectionnée.^[35]

Exportez maintenant le composant comme décrit dans le dernier point.

Remarque Si une CAO 2D a la Cliquez bouton Transférer vers CAD [Transfer to CAD] - effectué. sans qu’une dérivation 2D n’ait été déterminée au préalable, Une dérivée par défaut est passée. Vous trouverez des informations sur les options de réglage sur Section 3.3.11, « Page d'onglet "Transfert vers la CAO  ».

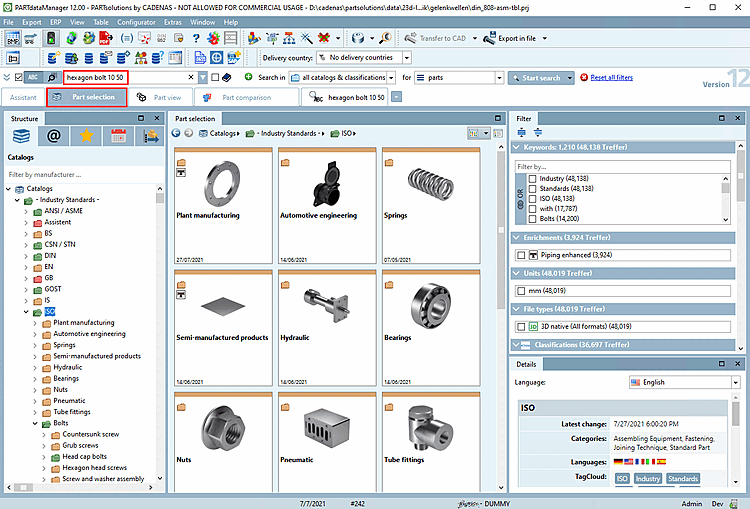

Nous effectuons une recherche plein texte [Full-text search] avec les paramètres suivants :

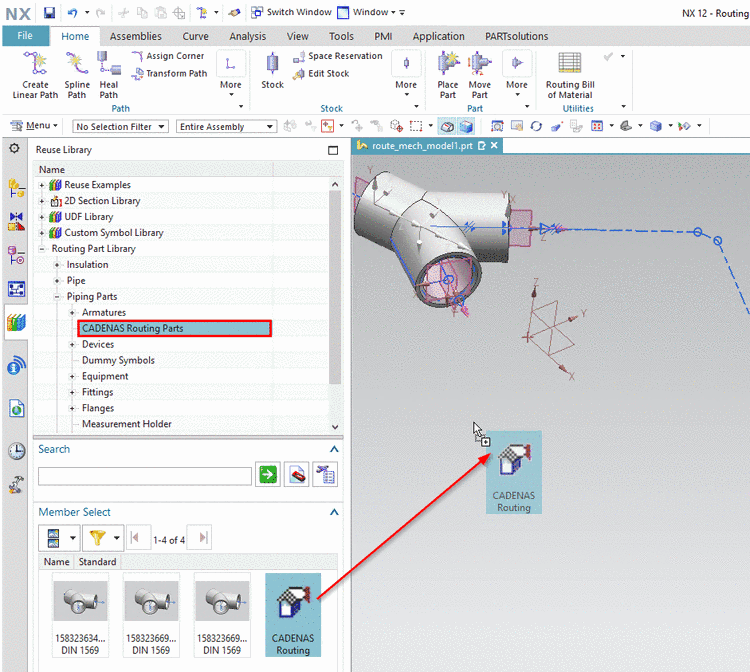

Les expressions complexes peuvent également être utilisées dans le champ de saisie pour la recherche plein texte.

Cliquez sur recherche . [Start search]

-> La vue bascule sur le Onglet Résultats de la recherche [Search results]. Que Les hits, les pièces individuelles spécifiques sont déjà répertoriés. Vous le reconnaissez au symbole correspondant .

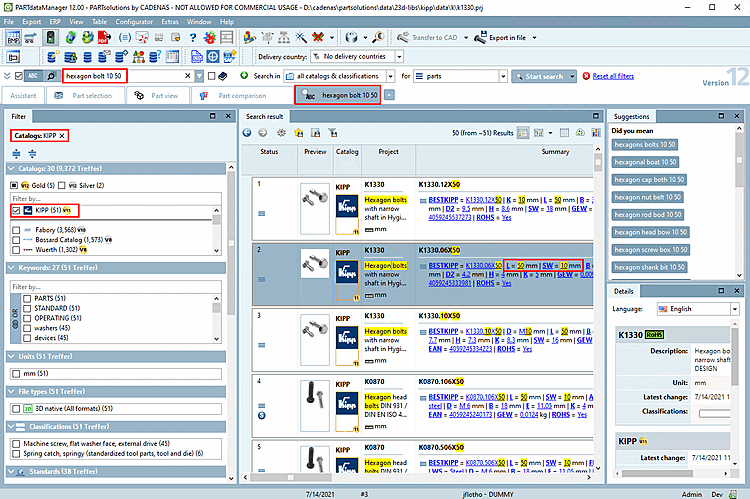

Sur la base des valeurs indiquées, les résultats de la recherche fournissent les caractéristiques souhaitées.

Les variables sont affichées dans la colonne Résumé [Summary]. Vous voyez ici que seuls les éléments individuels qui correspondent à la valeur par défaut sont affichés.

Voir aussi Section 3.1.6.7, «  Résultats de la recherche  ».

De nombreux filtres sont disponibles dans la zone de dialogue Filtres [Filter]. Dans l'exemple, le filtre est basé sur le fabricant "Kipp". Les options de filtre affichées sont adaptées de manière dynamique à chaque étape.

Deux résultats doivent maintenant être chargés dans la comparaison des composants [Part comparison]:

Pour ce faire, cliquez sur l’icône Charger en tant que 1er composant [Load as first part] et cliquez sur l’icône Charger en tant que 2e composant [Load as second part] pour la deuxième partie.

-> La fenêtre de docking Comparaison de pièces [Part comparison] s'ouvre. Sur l'onglet, vous voyez le nombre de pièces ouvertes.

Les éléments de construction peuvent être transférés directement des résultats de la recherche dans la comparaison des éléments de construction.

Vous pouvez maintenant contrôler les composants chargés de différentes manières. Vous trouverez des informations détaillées à ce sujet sur Section 3.1.6.10, «  Comparaison des éléments de construction  ».

Cliquez sur l’icône de la pièce souhaitée Transfert vers [Export to CAD] CAD.

-> Le composant est transféré dans votre système de CAO via l'interface.

Vous trouverez des informations détaillées à ce sujet sur Section 2.6.2, «  Insertion à partir de la bibliothèque de normes et de composants via "PARTdataManager". ».
