7.9.3.4.1. Points d'attache pour la construction de l'assemblage
7.9.3.4.1.1. Points d'attache en général
|  |
| Précédent | Suivant |
Les pièces créées dans PARTdesigner peuvent être utilisées avec le configurateur [Configurator] [98] peuvent être configurés en assemblages. Pour ce faire, les pièces doivent être dotées de points d'insertion ou de retraitdéfinis et nommés avec précision dans PARTdesigner . doivent être attribués.
Un cube contient un perçage dans lequel une vis doit être insérée ultérieurement (configuration de l'assemblage). Un point d'attache est donc défini pour le perçage.
Cliquez sur la surface [Face] dans laquelle se trouve le perçage. --> L'esquisse [Sketch]correspondante apparaît en couleur dans l' historique [History].

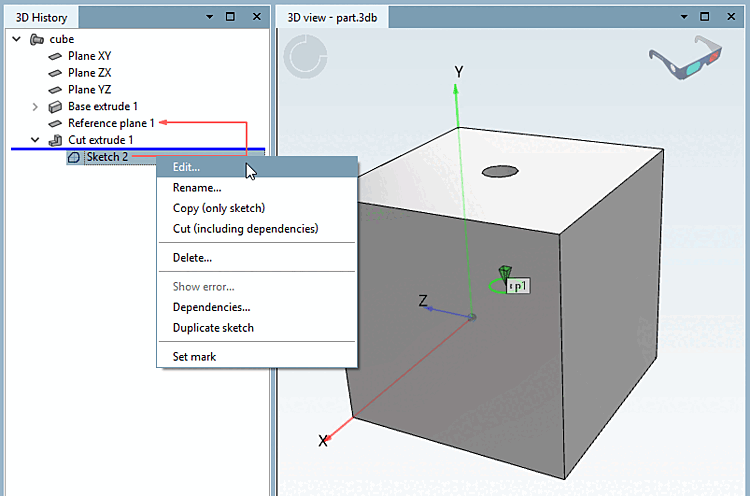

Ouvrir le menu contextuel de l'esquisse (ici l'esquisse 2) par un second clic de souris.
Cliquez sur le bouton Insérer un point d’attache [Insert connection point]
.

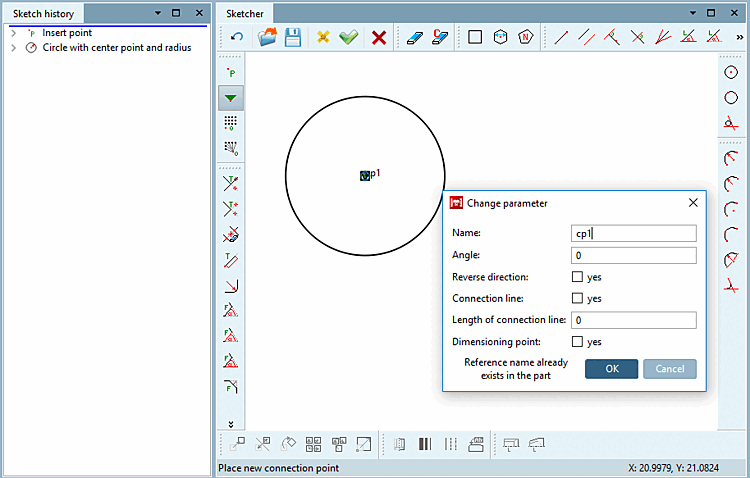

"Attrapez" le centre du cercle (trou) avec le pointeur de la souris et fixez-le d'un simple clic.
--> Le point reçoit un symbole triangulaire vert .
--> La fenêtre Modifier les paramètres [Change parameter] s'ouvre.

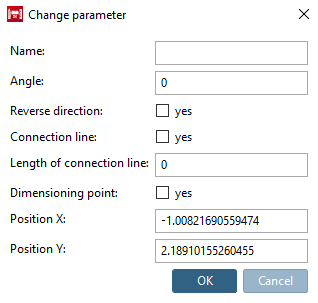

Si vous placez le point d'attache librement (sans "accroche"), vous trouverez en plus dans la boîte de dialogue les options Position X et Position Y.
Définissez un nom pour le point d'attache - par exemple cp1 - et confirmez avec .
En option, vous pouvez encore apporter des modifications dans les autres champs de saisie :
Angle: rotation du point d'attache
![[Remarque]](https://webapi.partcommunity.com/service/help/latest/pages/fr/installation/doc/images/note.png)
Remarque Le point d'attache tourne autour de la pointe de la pyramide. Vous trouverez un exemple sur Section 7.13.5.7.3.1, « Position de départ en cas de rotation ».
Si vous avez besoin de rotations dans d'autres calques, veuillez travailler avec un calque de référence placé en conséquence, sur lequel vous placez le point d'attache.
Vous trouverez un autre cas d'application sur Section 7.9.3.4.1.4, « Points d'assemblage sur les onglets ».
Inverser la direction [Reverse direction]: L'inversion du sens est nécessaire par exemple pour une charnière. Les gonds doivent s'adapter les uns aux autres en sens inverse.
Ligne d'insertion [Connection line] et longueur de la ligne d'insertion [Length of connection line]: les lignes d'insertion peuvent être utilisées pour des éléments mobiles. Par exemple, pour les connecteurs de profilés qui se déplacent dans une rainure. Voir Section 7.9.3.4.1.6, « Créer une ligne d'insertion ».
Point de cotation [Dimensioning point]: Activez cette option si un point d'ajout doit également être utilisé comme point de cotation. Voir Section 7.16, « Fenêtre d'amarrage "Cotations". ».
Cliquez sur le bouton Appliquer les modifications [Accept changes]
.

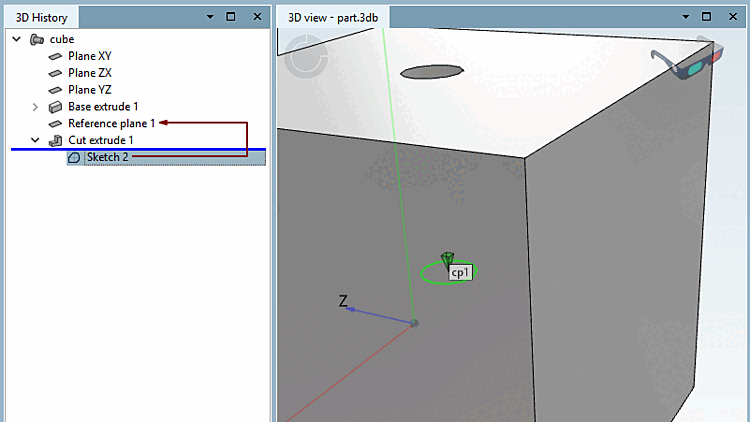

--> Dans la vue 3D [3D view], le point d'attache est également représenté par un symbole tridimensionnel symbole triangulaire vert est indiqué.

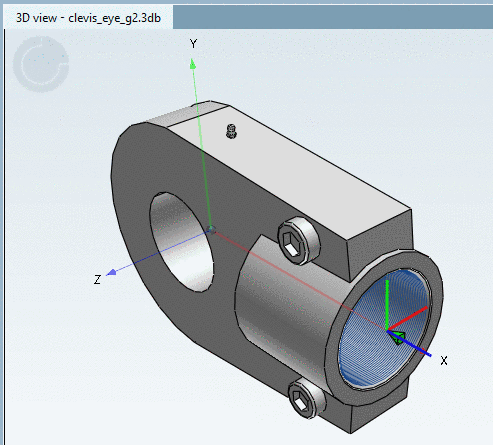

Par défaut, le système de coordonnées n'est pas affiché aux points d'attache.
Vous pouvez toutefois activer l'affichage si vous définissez la valeur-clé correspondante à "1" sous $CADENAS_USER.
[Settings3DPane] cpCoordinateSystem=1
