7.13.4. Créer un sous-assemblage
7.13.4.7. Insérer une condition pour le collier de serrage
Précédent  Suivant

7.13.4.7. Insérer une condition pour le collier de serrage

[Remarque]Remarque

Ce n'est que maintenant, après qu'une validation ait été faite au préalable pour NR, que la condition prendra effet.

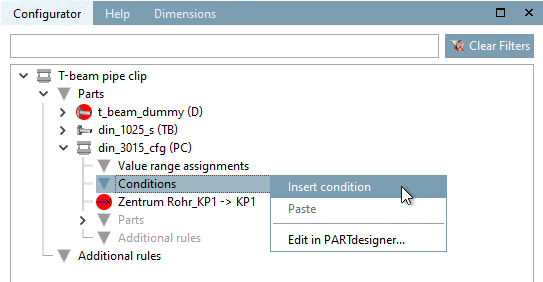

  1. Pour le composant "Collier de serrage" (RS), cliquez sur la commande Insérer une condition [Insert condition] du menu contextuel sous Conditions.

    -> La boîte de dialogue Propriétés de la condition [Condition properties] s'ouvre.

  2. Sélectionnez dans la partie supérieure l'élément de construction sur lequel la condition doit être appliquée (ici KP1).

  3. Attribuez un nom et saisissez la condition.

    T@B = RS@NR

    Cela signifie que la largeur (B) du support (T) doit correspondre à la valeur de la variable NR du collier, NR ayant une valeur unique pour chaque ligne et codant donc toutes les autres caractéristiques possibles, telles que le type de collier et de trou, le diamètre du tube, etc.

  4. Confirmez en cliquant sur OK.

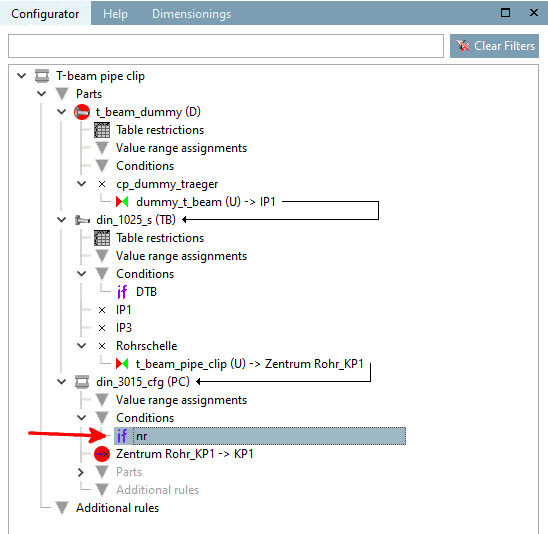

    -> La condition est affichée dans l'arborescence avec le nom attribué dans le dialogue et le symbole if.

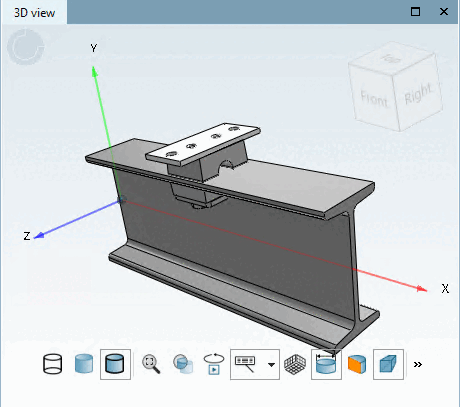

    -> La vue 3D [3D view] ressemble actuellement à ceci.
