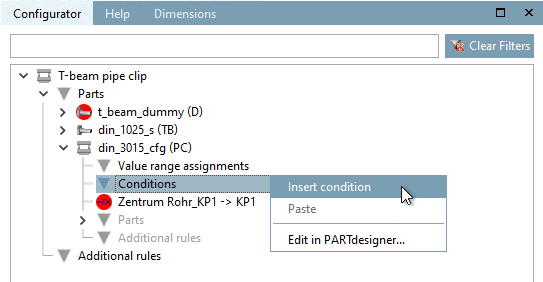

Fare clic sul comando del menu contestuale Inserisci condizione [Insert condition] sotto Condizioni [Conditions] per il componente "Morsetto per tubi" (RS).

Figura 7.1084.

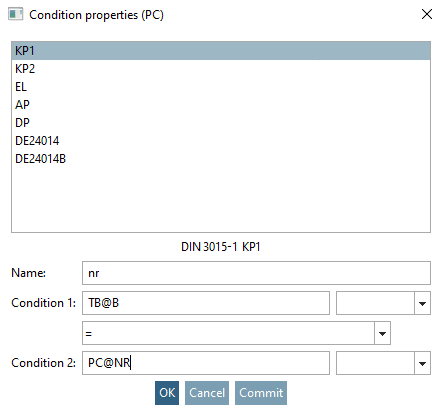

-> Si apre la finestra di dialogo delle proprietà della condizione [Condition properties].

Figura 7.1085.

Nell'area superiore, selezionare il componente a cui applicare la condizione (qui KP1).

Assegnare un nome e inserire la condizione.

T@B = RS@NR

Ciò significa che la larghezza (B) del supporto (T) deve corrispondere al valore della variabile NR della pinza per tubi, dove NR ha un valore unico per ogni linea e quindi codifica tutte le altre caratteristiche possibili, come il tipo di pinza e di foro, il diametro del tubo, ecc.

Confermare con OK.

-> La condizione viene visualizzata nell'albero con il nome e il simbolo if assegnato nel dialogo.

Figura 7.1086.

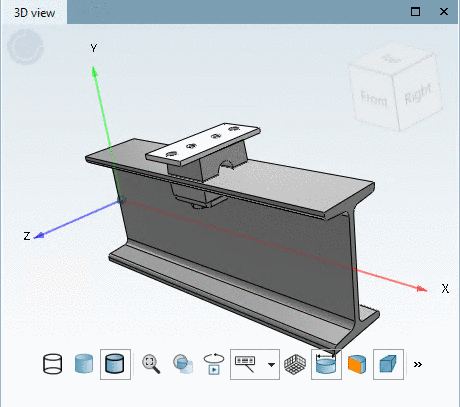

-> La vista 3D [3D view] attualmente si presenta come segue.

Figura 7.1087.
